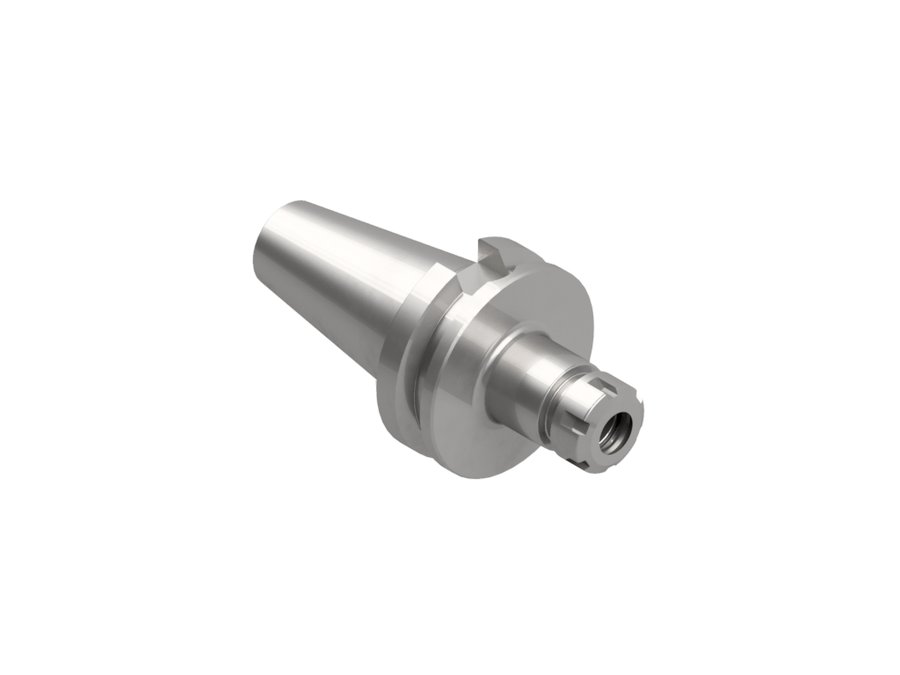

Патрон цанговый ER EWS 31.BT50R40L80, BT50, ER40, вылет LPR 80 мм
EWS · Патроны цанговые ER EWS с хвостовиком BT · арт. 31.BT50R40L80

Патрон цанговый ER EWS 31.BT50R40L80, BT50, ER40, вылет LPR 80 мм

Диаметр корпуса63 мм
Код интерфейса станкаSKG05005195
Код интерфейса инструментаSZD02600295
Размер цангиER40
Диаметр буртика100 мм
Исполнениенейтральное
Присоединение к станкуBT50
Функциональная длина42 мм
Вылет LPR80 мм
Масса2,85 кг
Общая длина181,8 мм
Заказной номер EWSW139768
Макс. частота вращения25000 об/мин
СтандартISO7388-2 (JIS B 6339)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком BT — 16 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.BT40R16L160BT40133160225,4
31.BT40R25L60BT403360125,4
31.BT50R16L130BT5092130231,8
31.BT50R25L70BT503270171,8
31.BT50R32L70BT503270171,8
31.BT50R32L100BT5062100201,8
31.BT50R32L130BT5092130231,8
31.BT50R32L160BT50122160261,8
31.BT50R40L80BT504280181,8Текущая
31.BT50R40L100BT5062100201,8
31.BT50R40L130BT5092130231,8
31.BT50R40L160BT50122160261,8
Показать ещё · всего в серии 16

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.BT50R40L80.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, Set d 3.0 мм - 26 мм | 0.5 (46 pcs) с лотком (DSR40)

Ключи и отвёртки1

  • 240Ключ для зажимной гайки EWS 240
