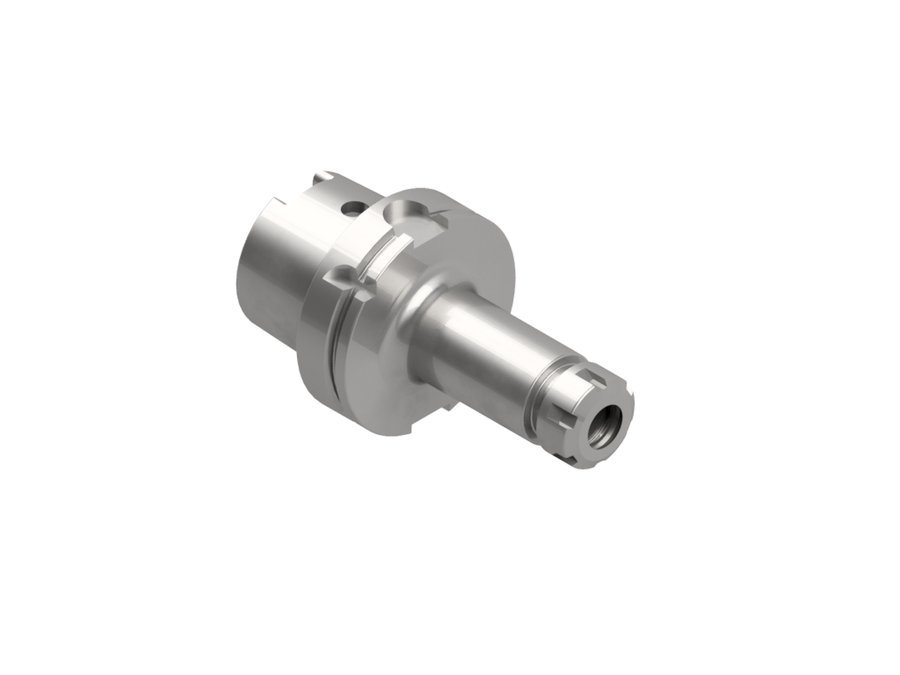

Патрон цанговый ER с мини-гайкой EWS 31.HSK100AR16L100MN, HSK100A, ER16, вылет LPR 100 мм
EWS · Патроны цанговые ER с мини-гайкой EWS с хвостовиком HSK · арт. 31.HSK100AR16L100MN

Патрон цанговый ER с мини-гайкой EWS 31.HSK100AR16L100MN, HSK100A, ER16, вылет LPR 100 мм

Диаметр корпуса22 мм
Код интерфейса станкаHSK10000195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика100 мм
Исполнениенейтральное
Функциональная длина71 мм
Вылет LPR100 мм
Масса2,3 кг
Общая длина150 мм
Заказной номер EWSW139071
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS с хвостовиком HSK — 12 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK63AR11L100MN741000,75132
31.HSK63AR11L130MN1041300,85162
31.HSK63AR11L160MN1341600,98192
31.HSK63AR16L100MN741000,85132
31.HSK63AR16L130MN1041300,98162
31.HSK63AR16L160MN1341601,1192
31.HSK63AR25L100MN741000,9132
31.HSK63AR25L130MN1041301162
31.HSK63AR25L160MN1341601,1192
31.HSK100AR16L100MN711002,3150Текущая
31.HSK100AR16L130MN1011302,45180
31.HSK100AR16L160MN1311602,6210

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK100AR16L100MN.

Цанги1

Документы по позиции

Для этой позиции документы пока не привязаны.
