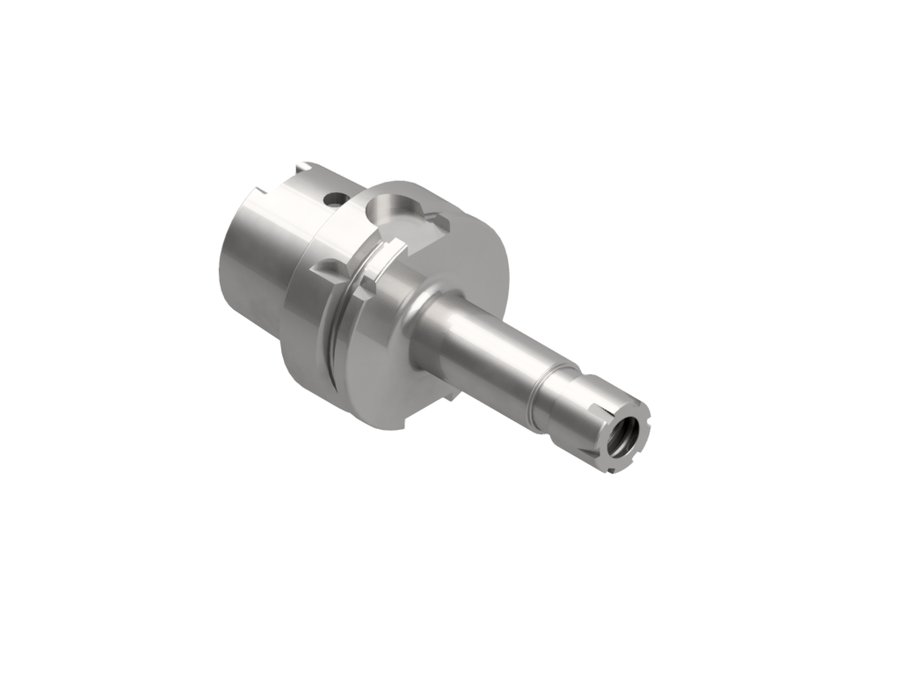

Патрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L100MN, HSK63A, ER25, вылет LPR 100 мм
| Диаметр корпуса | 35 мм |
|---|---|
| Код интерфейса станка | HSK06300195 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER25 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Функциональная длина | 74 мм |
| Вылет LPR | 100 мм |
| Масса | 0,9 кг |
| Общая длина | 132 мм |
| Заказной номер EWS | W139650 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO12164-1 (HSK) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.HSK63AR25L100MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые ER с мини-гайкой EWS, присоединение к станку HSK — 12 позиций серии, EWS.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.HSK63AR11L100MN | 74 | 100 | 0,75 | 132 | |
| 31.HSK63AR11L130MN | 104 | 130 | 0,85 | 162 | |
| 31.HSK63AR11L160MN | 134 | 160 | 0,98 | 192 | |
| 31.HSK63AR16L100MN | 74 | 100 | 0,85 | 132 | |
| 31.HSK63AR16L130MN | 104 | 130 | 0,98 | 162 | |
| 31.HSK63AR16L160MN | 134 | 160 | 1,1 | 192 | |
| 31.HSK63AR25L100MN | 74 | 100 | 0,9 | 132 | Текущая |
| 31.HSK63AR25L130MN | 104 | 130 | 1 | 162 | |
| 31.HSK63AR25L160MN | 134 | 160 | 1,1 | 192 | |
| 31.HSK100AR16L100MN | 71 | 100 | 2,3 | 150 | |
| 31.HSK100AR16L130MN | 101 | 130 | 2,45 | 180 | |
| 31.HSK100AR16L160MN | 131 | 160 | 2,6 | 210 |
Совместимость
Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.HSK63AR25L100MN.
Цанги29
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
- 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488
Гайки цанговые1
- 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25
Ключи и отвёртки1
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
Документы по позиции
Для этой позиции документы пока не привязаны.
