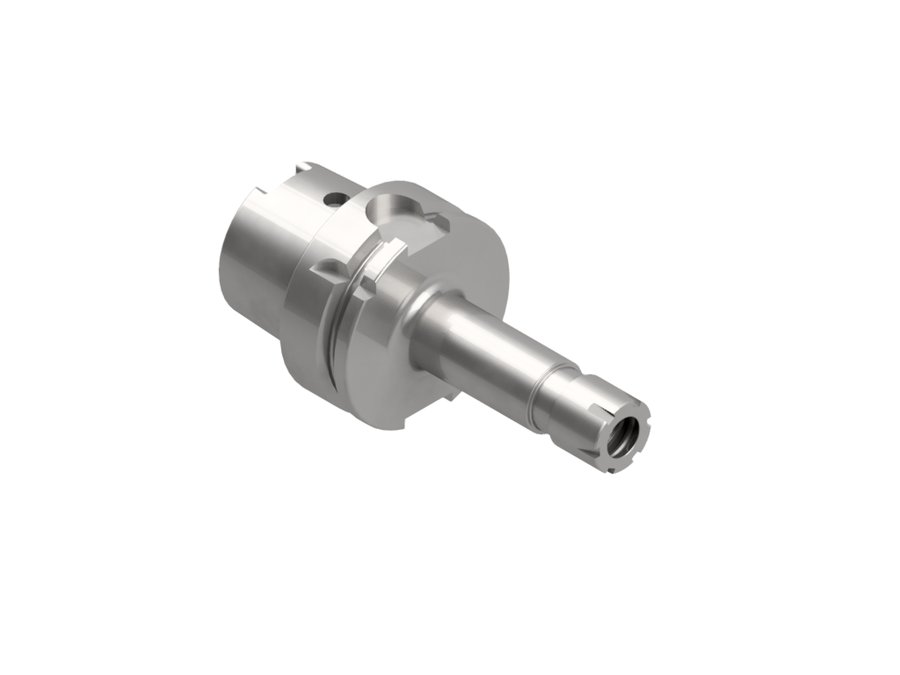

Патрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L160MN, HSK63A, ER25, вылет LPR 160 мм
EWS · Патроны цанговые ER с мини-гайкой EWS, присоединение к станку HSK · арт. 31.HSK63AR25L160MN

Патрон цанговый ER с мини-гайкой EWS 31.HSK63AR25L160MN, HSK63A, ER25, вылет LPR 160 мм

Диаметр корпуса35 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаSZD01600295
Размер цангиER25
Диаметр буртика63 мм
Исполнениенейтральное
Функциональная длина134 мм
Вылет LPR160 мм
Масса1,1 кг
Общая длина192 мм
Заказной номер EWSW139658
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK63AR25L160MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS, присоединение к станку HSK — 12 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK63AR11L100MN741000,75132
31.HSK63AR11L130MN1041300,85162
31.HSK63AR11L160MN1341600,98192
31.HSK63AR16L100MN741000,85132
31.HSK63AR16L130MN1041300,98162
31.HSK63AR16L160MN1341601,1192
31.HSK63AR25L100MN741000,9132
31.HSK63AR25L130MN1041301162
31.HSK63AR25L160MN1341601,1192Текущая
31.HSK100AR16L100MN711002,3150
31.HSK100AR16L130MN1011302,45180
31.HSK100AR16L160MN1311602,6210

Совместимость

Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK63AR25L160MN.

Цанги29

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
  • 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488

Гайки цанговые1

  • 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
