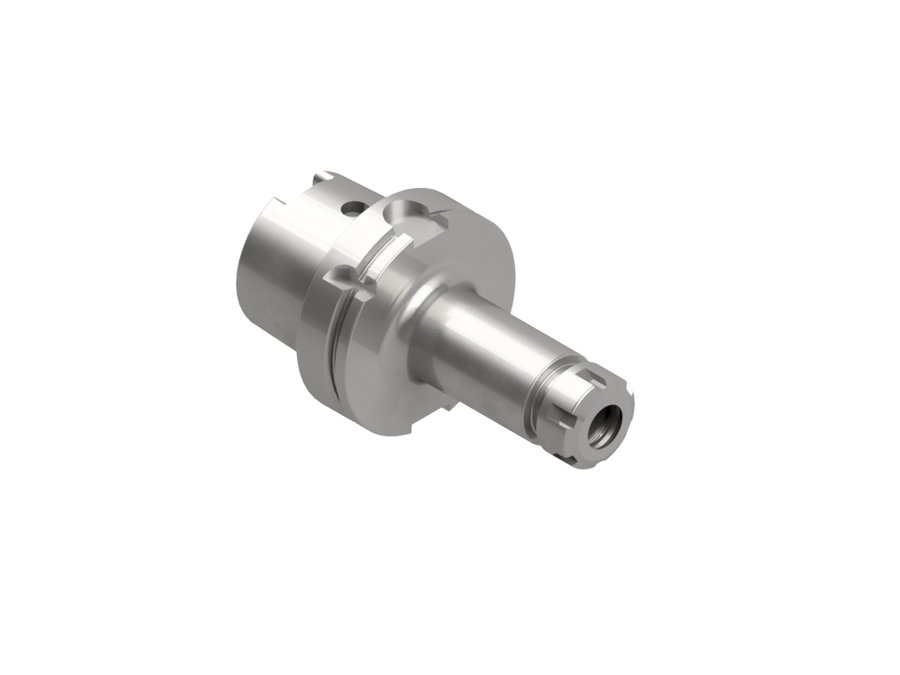

Патрон цанговый ER EWS 31.HSK100AR25L160, HSK100A, ER25, вылет LPR 160 мм
| Диаметр корпуса | 42 мм |
|---|---|
| Код интерфейса станка | HSK10000195 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER25 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Функциональная длина | 134 мм |
| Вылет LPR | 160 мм |
| Масса | 3,1 кг |
| Общая длина | 210 мм |
| Заказной номер EWS | W139091 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO12164-1 (HSK) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.HSK100AR25L160 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые ER EWS, присоединение к станку HSK — 30 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.HSK100AR16L100 | 71 | 100 | 2,4 | 150 | |
| 31.HSK100AR16L130 | 101 | 130 | 2,55 | 180 | |
| 31.HSK100AR16L160 | 131 | 160 | 2,72 | 210 | |
| 31.HSK100AR16L200 | 171 | 200 | 3,02 | 250 | |
| 31.HSK100AR25L100 | 74 | 100 | 2,7 | 150 | |
| 31.HSK100AR25L130 | 104 | 130 | 2,9 | 180 | |
| 31.HSK100AR25L160 | 134 | 160 | 3,1 | 210 | Текущая |
| 31.HSK100AR25L200 | 171 | 200 | 3,4 | 250 | |
| 31.HSK100AR32L100 | 74 | 100 | 2,9 | 150 | |
| 31.HSK100AR32L130 | 104 | 130 | 3,28 | 180 | |
| 31.HSK100AR32L160 | 134 | 160 | 3,65 | 210 | |
| 31.HSK100AR32L200 | 171 | 200 | 4,05 | 250 |
Совместимость
Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.HSK100AR25L160.
Цанги29
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
- 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488
Гайки цанговые1
- 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25
Ключи и отвёртки1
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
