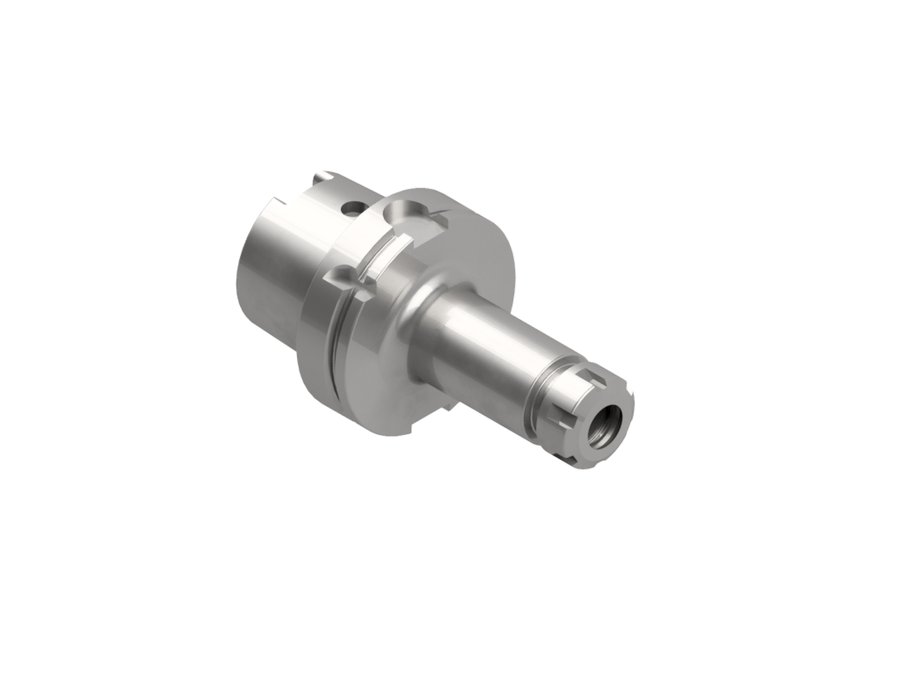

Патрон цанговый ER EWS 31.HSK100AR25L200, HSK100A, ER25, вылет LPR 200 мм
EWS · Патроны цанговые ER EWS, присоединение к станку HSK · арт. 31.HSK100AR25L200

Патрон цанговый ER EWS 31.HSK100AR25L200, HSK100A, ER25, вылет LPR 200 мм

Диаметр корпуса42 мм
Код интерфейса станкаHSK10000195
Код интерфейса инструментаSZD01600295
Размер цангиER25
Диаметр буртика100 мм
Исполнениенейтральное
Функциональная длина171 мм
Вылет LPR200 мм
Масса3,4 кг
Общая длина250 мм
Заказной номер EWSW139093
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK100AR25L200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку HSK — 30 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK100AR16L1301011302,55180
31.HSK100AR16L1601311602,72210
31.HSK100AR16L2001712003,02250
31.HSK100AR25L100741002,7150
31.HSK100AR25L1301041302,9180
31.HSK100AR25L1601341603,1210
31.HSK100AR25L2001712003,4250Текущая
31.HSK100AR32L100741002,9150
31.HSK100AR32L1301041303,28180
31.HSK100AR32L1601341603,65210
31.HSK100AR32L2001712004,05250
31.HSK100AR40L120911203,7170

Совместимость

Связанные позиции по данным производителя — 31 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK100AR25L200.

Цанги29

  • 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
  • 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
  • 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
  • 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
  • 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
  • 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
  • 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
  • 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
  • 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
  • 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
  • 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
  • 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
  • 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
  • 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
  • 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
  • 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
  • 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
  • 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
  • 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
  • 250 430E SATZ-Ø 2-16Набор цанг ER EWS 250 430E SATZ-Ø 2-16, DIN 6499, ISO 15488

Гайки цанговые1

  • 125DS-RFГайка зажимная для уплотнительных дисков EWS 125DS-RF, ER25

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
