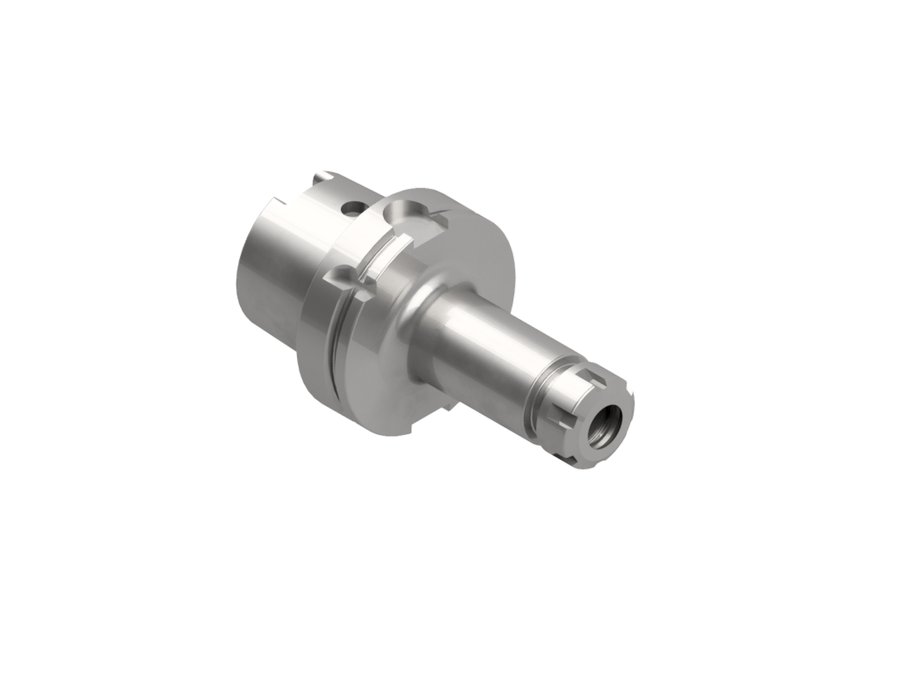

Патрон цанговый OZ EWS 31.HSK100AZ25L120, HSK100A, OZ25, вылет LPR 120 мм
EWS · Патроны цанговые OZ EWS, присоединение к станку HSK · арт. 31.HSK100AZ25L120

Патрон цанговый OZ EWS 31.HSK100AZ25L120, HSK100A, OZ25, вылет LPR 120 мм

Диаметр корпуса60 мм
Код интерфейса станкаHSK10000195
Код интерфейса инструментаSZD02500295
Размер цангиOZ25
Диаметр буртика100 мм
Исполнениенейтральное
Функциональная длина91 мм
Вылет LPR120 мм
Масса3,2 кг
Общая длина170 мм
Заказной номер EWSW139087
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.HSK100AZ25L120 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые OZ EWS, присоединение к станку HSK — 6 позиций серии, EWS.

АртикулФункциональная длина, ммВылет LPR, ммМасса, кгОбщая длина, ммВ список
31.HSK63AZ16L100741001,1132
31.HSK63AZ25L100741001,5132
31.HSK63AZ32L120941202,27152
31.HSK100AZ16L110811102,6160
31.HSK100AZ25L120911203,2170Текущая
31.HSK100AZ32L1301011303,82180

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.HSK100AZ25L120.

Цанги5

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм

Гайки цанговые1

Документы по позиции

Для этой позиции документы пока не привязаны.
