EWS · Патроны цанговые OZ EWS, присоединение к станку HSK · арт. 31.HSK100AZ32L130

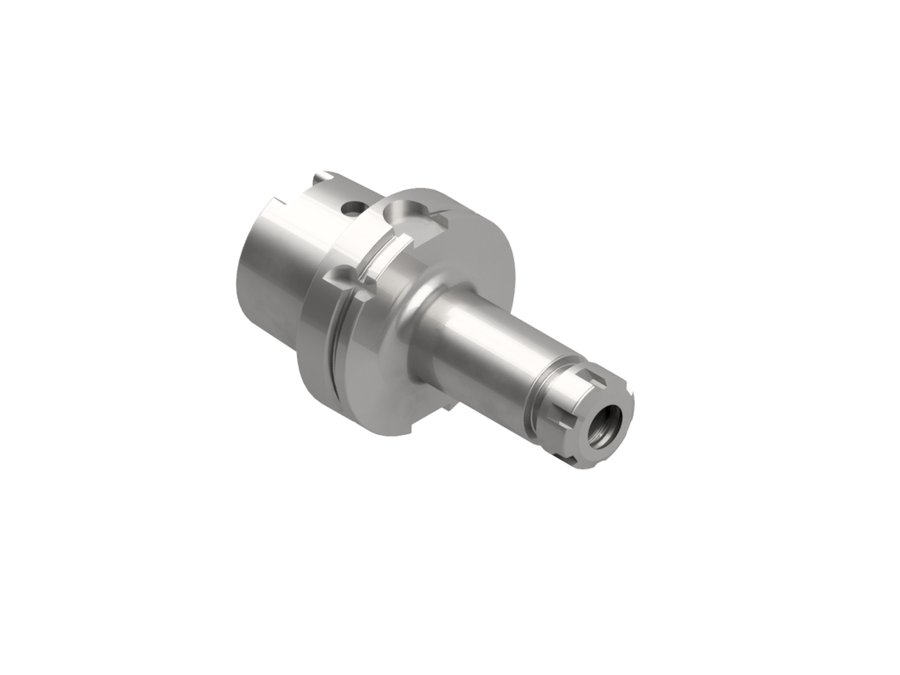

Патрон цанговый OZ EWS 31.HSK100AZ32L130, HSK100A, OZ32, вылет LPR 130 мм
| Диаметр корпуса | 72 мм |
|---|---|
| Код интерфейса станка | HSK10000195 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | OZ32 |
| Диаметр буртика | 100 мм |
| Исполнение | нейтральное |
| Функциональная длина | 101 мм |
| Вылет LPR | 130 мм |
| Масса | 3,82 кг |
| Общая длина | 180 мм |
| Заказной номер EWS | W139099 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO12164-1 (HSK) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.HSK100AZ32L130 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку HSK — 6 позиций серии, EWS.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.HSK63AZ16L100 | 74 | 100 | 1,1 | 132 | |
| 31.HSK63AZ25L100 | 74 | 100 | 1,5 | 132 | |
| 31.HSK63AZ32L120 | 94 | 120 | 2,27 | 152 | |
| 31.HSK100AZ16L110 | 81 | 110 | 2,6 | 160 | |
| 31.HSK100AZ25L120 | 91 | 120 | 3,2 | 170 | |
| 31.HSK100AZ32L130 | 101 | 130 | 3,82 | 180 | Текущая |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.HSK100AZ32L130.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Гайки цанговые1
- 1032 (EWS 104747)Гайка EWS 1032, тип KM/RD
