EWS · Патроны цанговые OZ EWS, присоединение к станку HSK · арт. 31.HSK63AZ25L100

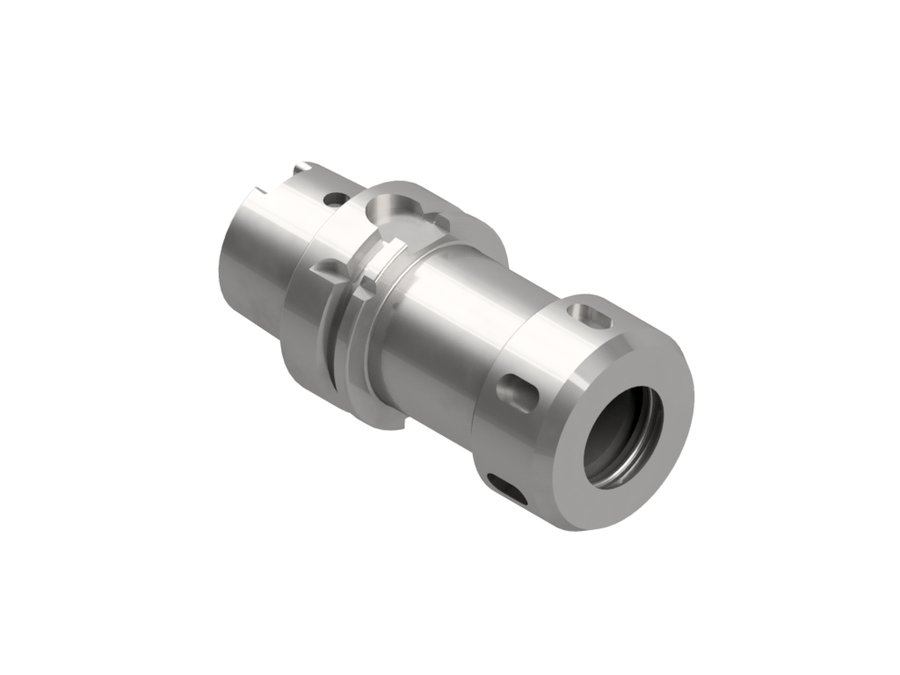

Патрон цанговый OZ EWS 31.HSK63AZ25L100, HSK63A, OZ25, вылет LPR 100 мм
| Диаметр корпуса | 60 мм |
|---|---|
| Код интерфейса станка | HSK06300195 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | OZ25 |
| Диаметр буртика | 63 мм |
| Исполнение | нейтральное |
| Функциональная длина | 74 мм |
| Вылет LPR | 100 мм |
| Масса | 1,5 кг |
| Общая длина | 132 мм |
| Заказной номер EWS | W139648 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO12164-1 (HSK) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.HSK63AZ25L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые OZ EWS, присоединение к станку HSK — 6 позиций серии, EWS.
| Артикул | Функциональная длина, мм | Вылет LPR, мм | Масса, кг | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.HSK63AZ16L100 | 74 | 100 | 1,1 | 132 | |
| 31.HSK63AZ25L100 | 74 | 100 | 1,5 | 132 | Текущая |
| 31.HSK63AZ32L120 | 94 | 120 | 2,27 | 152 | |
| 31.HSK100AZ16L110 | 81 | 110 | 2,6 | 160 | |
| 31.HSK100AZ25L120 | 91 | 120 | 3,2 | 170 | |
| 31.HSK100AZ32L130 | 101 | 130 | 3,82 | 180 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.HSK63AZ25L100.
Цанги5
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
Гайки цанговые1
- 025 (EWS 104762)Гайка EWS 025, тип OZ, DIN 6388
Документы по позиции
Для этой позиции документы пока не привязаны.
