Державка для врезания и отрезки EWS 32.2026C100RLIKW, хвостовик Ø20, размер 26
EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.2026C100RLIKW

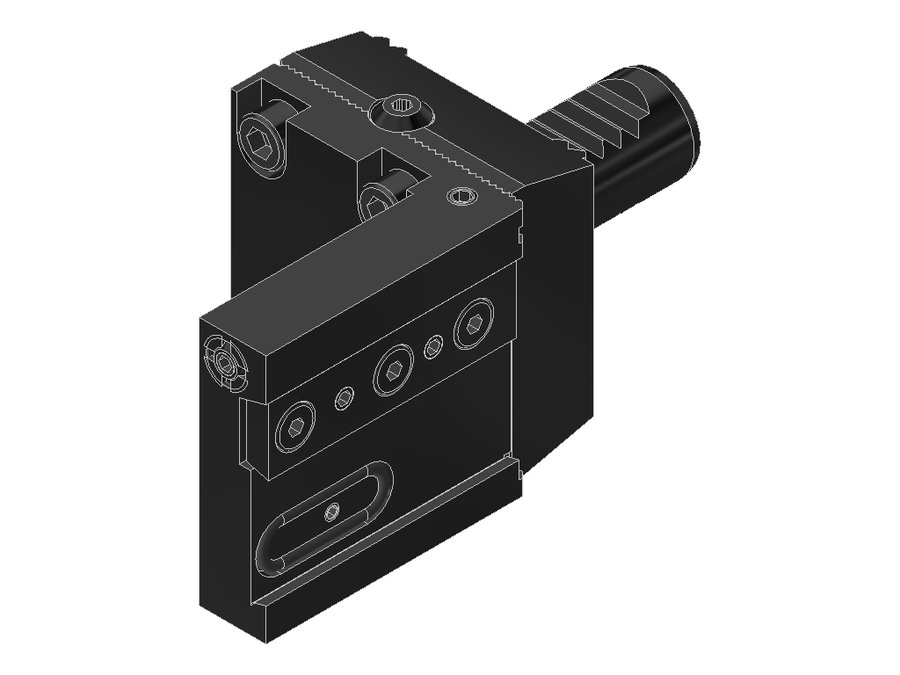

Державка для врезания и отрезки EWS 32.2026C100RLIKW, хвостовик Ø20, размер 26

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW02000115
Код интерфейса инструментаPMC02100195
Диаметр хвостовика20 мм
Исполнениеправое
Присоединение к станкуVDI20
Присоединение инструментаотрезной нож 26
Вылет LPR78,05 мм
Масса0,98 кг
Высота56 мм
Общая длина118 мм
Ширина56 мм
Заказной номер EWS179802
Радиальная высота28 мм
Радиальная ширина30 мм
Функциональная ширина26,5 мм

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 26.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

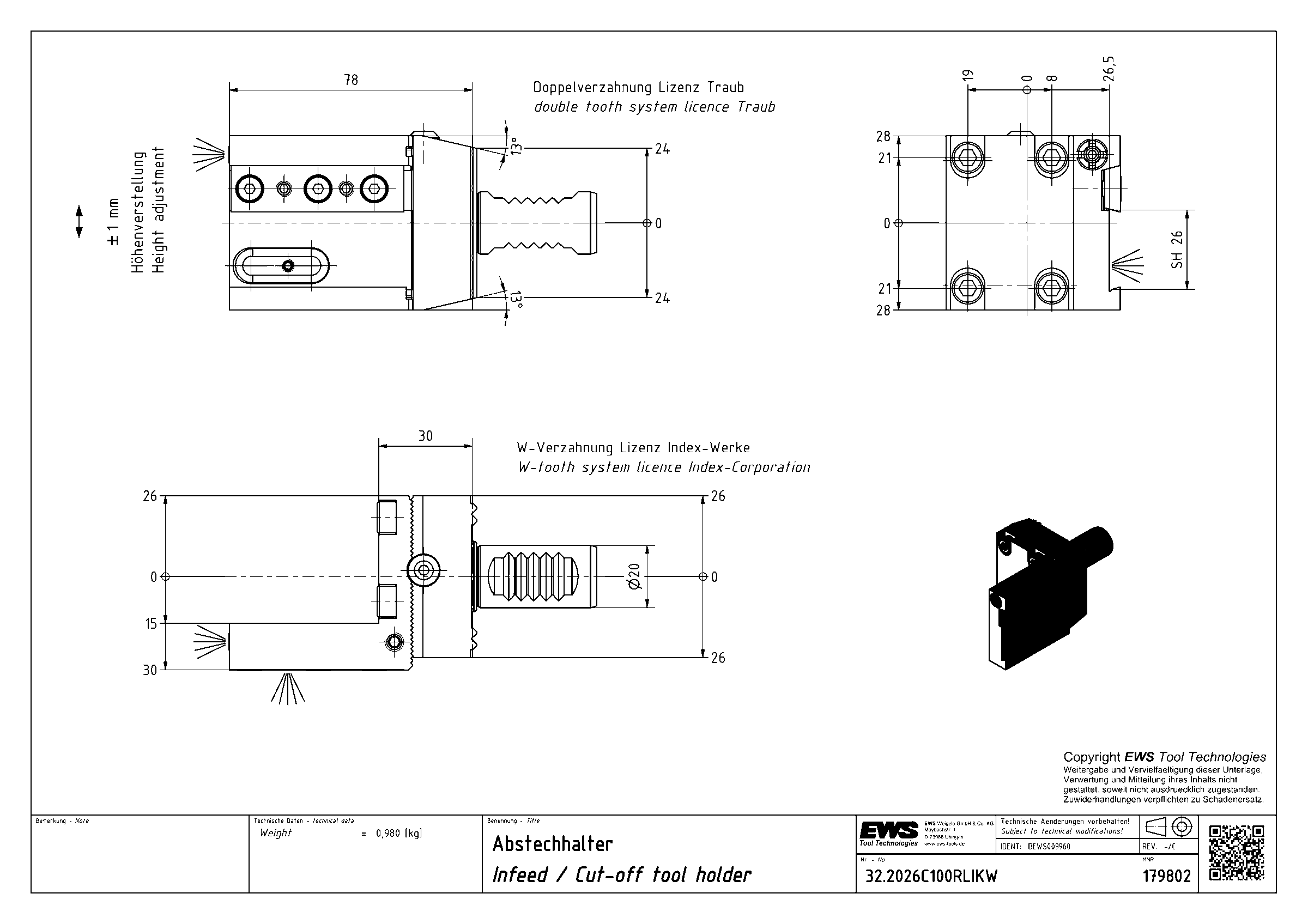

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммОбщая длина, ммФункциональная длина, ммВ список
32.161916VDI16отрезной нож 19296126,5
32.2026C100RLIKW20VDI20отрезной нож 2678,05118—Текущая
32.2526FLEXRLIK25VDI25отрезной нож 267712517,8
32.2526G200RLIK25VDI25отрезной нож 2685,15133,1513,15
32.2526G200RLIKW25VDI25отрезной нож 2688135,95—
32.2526G200RLÜKIK25VDI25отрезной нож 2685,15133,1513,15
32.2526G200RLÜKIKW25VDI25отрезной нож 2688135,9516
32.2526TNC3025VDI25отрезной нож 26———
32.2532C100RLW25VDI25отрезной нож 32———
32.2532FLEXRLIK25VDI25отрезной нож 327712517,8
32.2532FLEXRLIKW25VDI25отрезной нож 3277,6125,5518,6
32.2532FLEXRLÜKIK25VDI25отрезной нож 327712517,8
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
