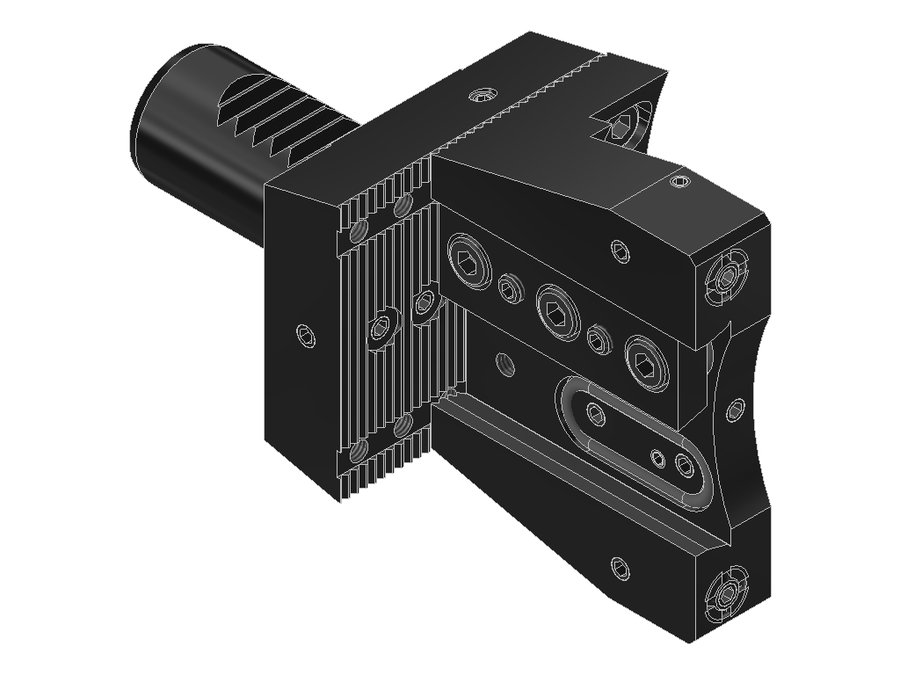

Державка для врезания и отрезки EWS 32.2526FLEXRLIK, хвостовик Ø25, размер 26
EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.2526FLEXRLIK

Державка для врезания и отрезки EWS 32.2526FLEXRLIK, хвостовик Ø25, размер 26

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаPMC02100195
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментаотрезной нож 26
Функциональная длина17,8 мм
Вылет LPR77 мм
Масса1,117 кг
Высота76 мм
Общая длина125 мм
Ширина61 мм
Заказной номер EWSS03585
Радиальная высота38 мм
Радиальная ширина30 мм
Функциональная ширина1 мм

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 26.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

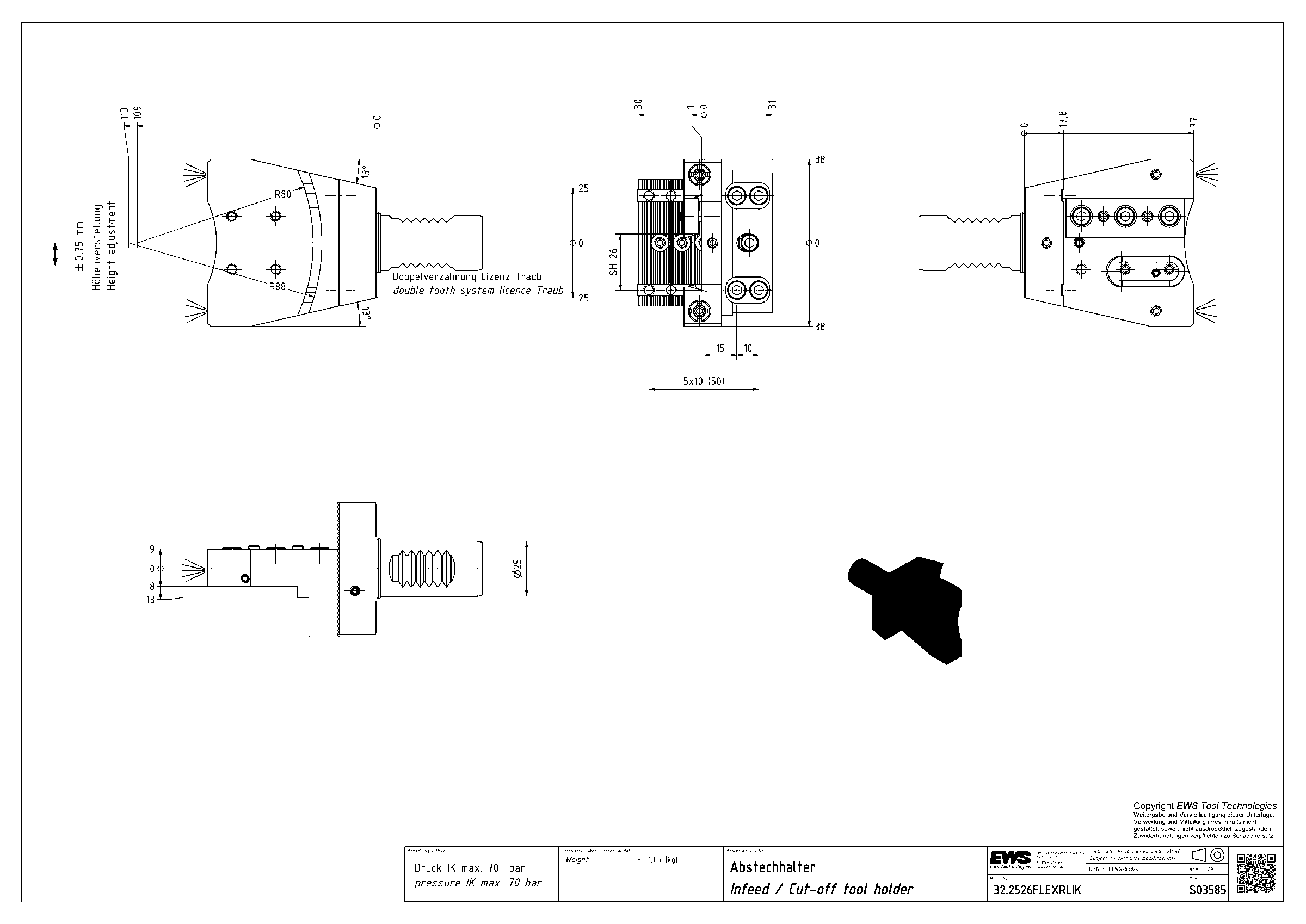

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммОбщая длина, ммФункциональная длина, ммВ список
32.161916VDI16отрезной нож 19296126,5
32.2026C100RLIKW20VDI20отрезной нож 2678,05118—
32.2526FLEXRLIK25VDI25отрезной нож 267712517,8Текущая
32.2526G200RLIK25VDI25отрезной нож 2685,15133,1513,15
32.2526G200RLIKW25VDI25отрезной нож 2688135,95—
32.2526G200RLÜKIK25VDI25отрезной нож 2685,15133,1513,15
32.2526G200RLÜKIKW25VDI25отрезной нож 2688135,9516
32.2526TNC3025VDI25отрезной нож 26———
32.2532C100RLW25VDI25отрезной нож 32———
32.2532FLEXRLIK25VDI25отрезной нож 327712517,8
32.2532FLEXRLIKW25VDI25отрезной нож 3277,6125,5518,6
32.2532FLEXRLÜKIK25VDI25отрезной нож 327712517,8
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.2526FLEXRLIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
