EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.2532C100RLW

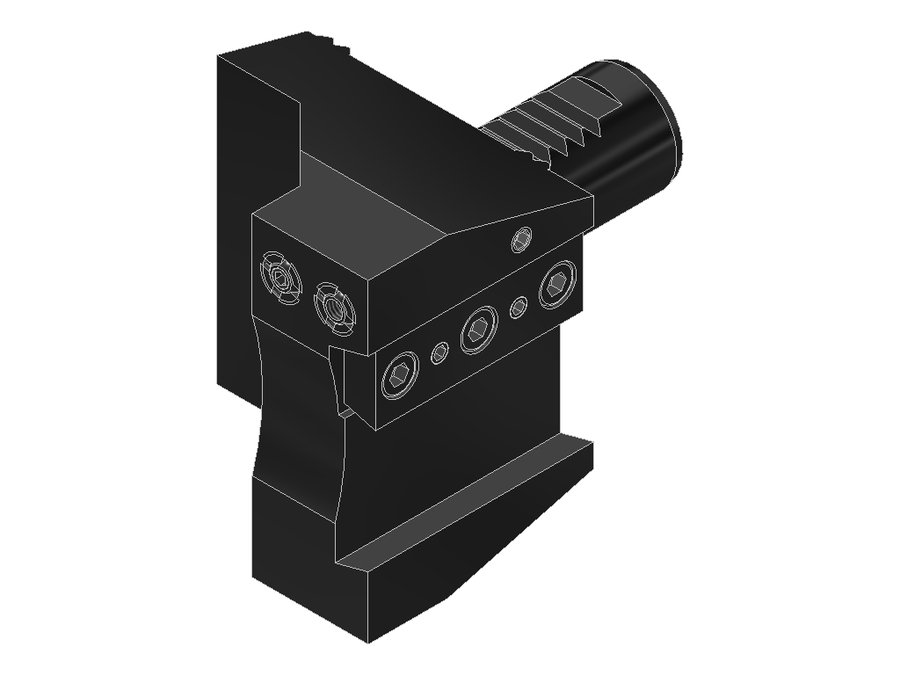

Державка для врезания и отрезки EWS 32.2532C100RLW, хвостовик Ø25, размер 32
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | PMC02500185 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | отрезной нож 32 |
| Масса | 1,407 кг |
| Заказной номер EWS | 160663 |
Описание
Державка отрезная
Совместимость с системами других производителей
Для отрезных лезвий с высотой хвостовика 32.

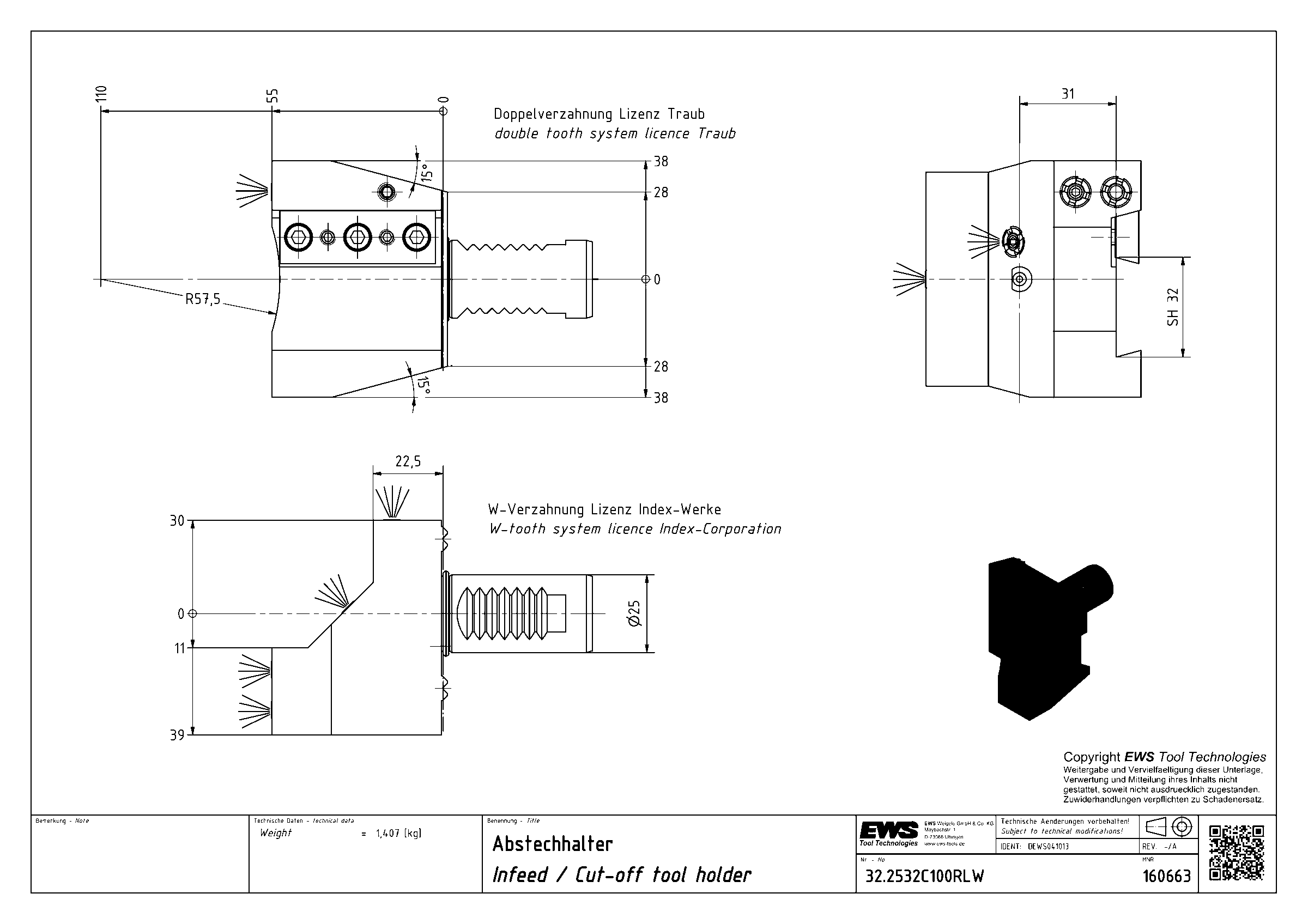

Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Общая длина, мм | Функциональная длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 32.2526FLEXRLIK | 25 | VDI25 | отрезной нож 26 | 77 | 125 | 17,8 | |
| 32.2526G200RLIK | 25 | VDI25 | отрезной нож 26 | 85,15 | 133,15 | 13,15 | |
| 32.2526G200RLIKW | 25 | VDI25 | отрезной нож 26 | 88 | 135,95 | — | |
| 32.2526G200RLÜKIK | 25 | VDI25 | отрезной нож 26 | 85,15 | 133,15 | 13,15 | |
| 32.2526G200RLÜKIKW | 25 | VDI25 | отрезной нож 26 | 88 | 135,95 | 16 | |
| 32.2526TNC30 | 25 | VDI25 | отрезной нож 26 | — | — | — | |
| 32.2532C100RLW | 25 | VDI25 | отрезной нож 32 | — | — | — | Текущая |
| 32.2532FLEXRLIK | 25 | VDI25 | отрезной нож 32 | 77 | 125 | 17,8 | |
| 32.2532FLEXRLIKW | 25 | VDI25 | отрезной нож 32 | 77,6 | 125,55 | 18,6 | |
| 32.2532FLEXRLÜKIK | 25 | VDI25 | отрезной нож 32 | 77 | 125 | 17,8 | |
| 32.2532G200RLIK | 25 | VDI25 | отрезной нож 32 | 85,15 | 133,15 | 13,2 | |
| 32.2532G200RLIKW | 25 | VDI25 | отрезной нож 32 | 88 | 135,95 | 16 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 32.2532C100RLW.
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
