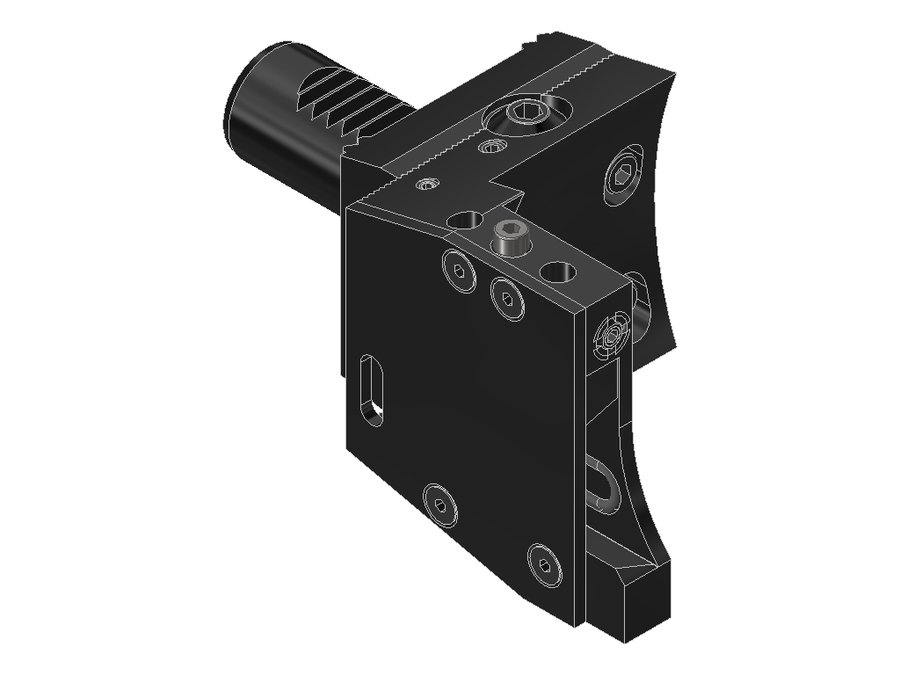

Державка для врезания и отрезки EWS 32.2532G200RLIKW, хвостовик Ø25, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.2532G200RLIKW

Державка для врезания и отрезки EWS 32.2532G200RLIKW, хвостовик Ø25, размер 32

Система фиксации в гнездеW-зубчатое соединение
Угол выхода0°
Код интерфейса станкаZYW02500115
Код интерфейса инструментаPMC02500195
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментаотрезной нож 32
Функциональная длина16 мм
Вылет LPR88 мм
Масса1,225 кг
Высота73 мм
Общая длина135,95 мм
Ширина72 мм
Заказной номер EWS173949
Радиальная высота39 мм
Радиальная ширина43 мм
Функциональная ширина31 мм

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

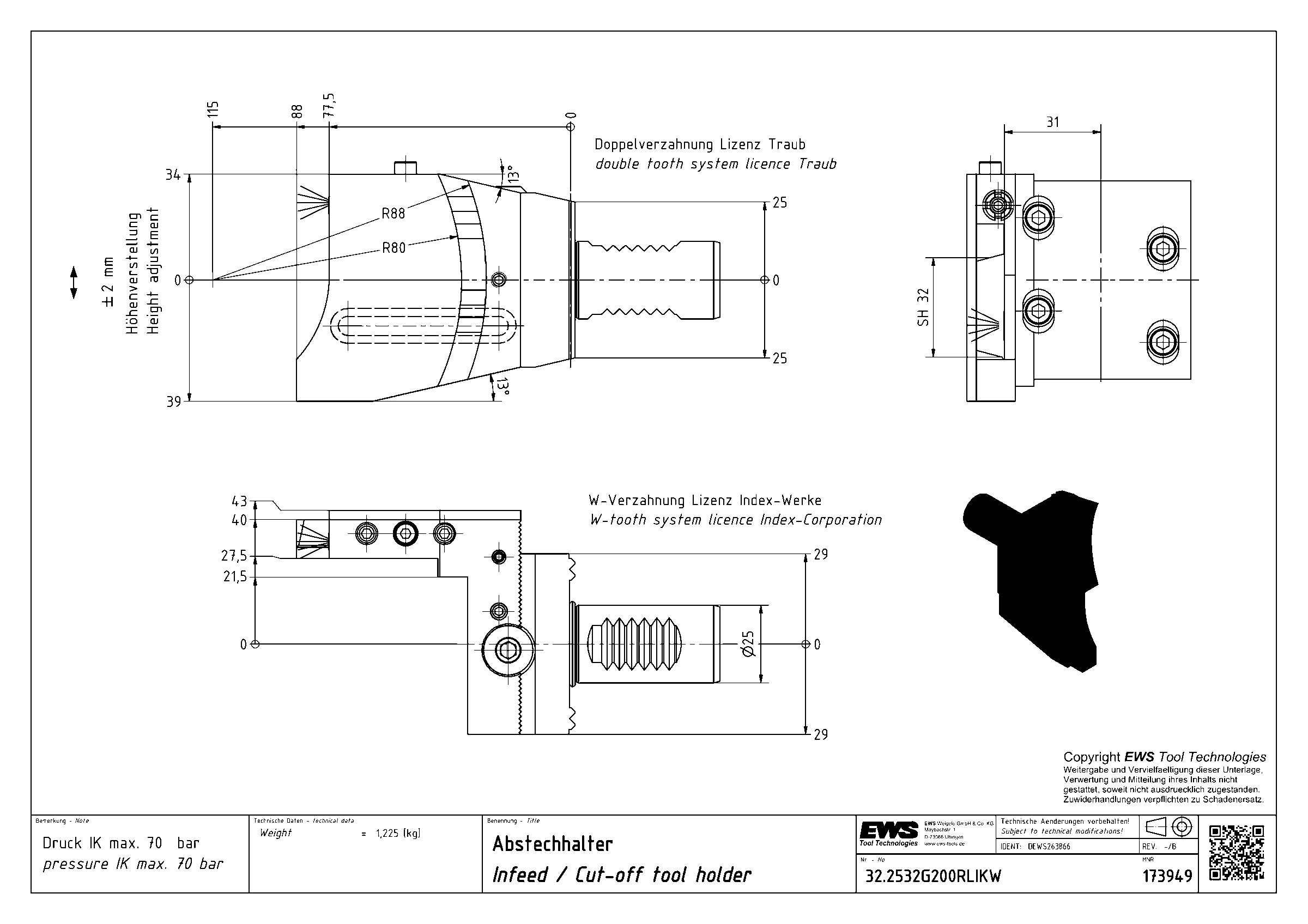

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаВылет LPR, ммОбщая длина, ммФункциональная длина, ммВ список
32.2526TNC3025VDI25отрезной нож 26———
32.2532C100RLW25VDI25отрезной нож 32———
32.2532FLEXRLIK25VDI25отрезной нож 327712517,8
32.2532FLEXRLIKW25VDI25отрезной нож 3277,6125,5518,6
32.2532FLEXRLÜKIK25VDI25отрезной нож 327712517,8
32.2532G200RLIK25VDI25отрезной нож 3285,15133,1513,2
32.2532G200RLIKW25VDI25отрезной нож 3288135,9516Текущая
32.2532G200RLÜKIK25VDI25отрезной нож 3285,15133,1513,15
32.2532G200RLÜKIKW25VDI25отрезной нож 3288135,9516
32.3026CTXRLIK30VDI30отрезной нож 2685,5140,50,5
32.3026CTXRLÜKIK30VDI30отрезной нож 2685,5140,5—
32.3026FLEXRLIK30VDI30отрезной нож 267713217,8
Показать ещё · всего в серии 49

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.2532G200RLIKW.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
