EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.3026CTXRLÜKIK

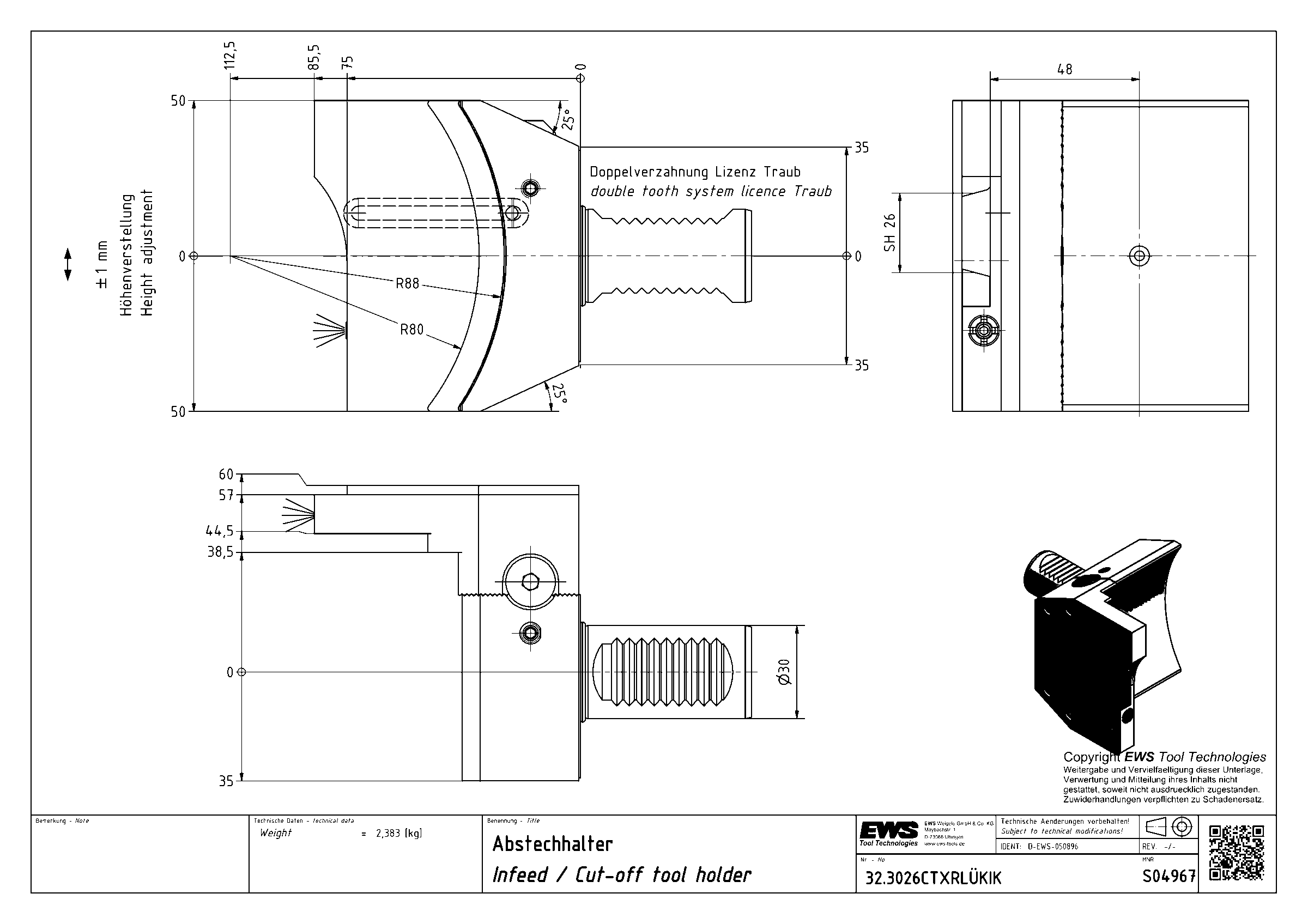

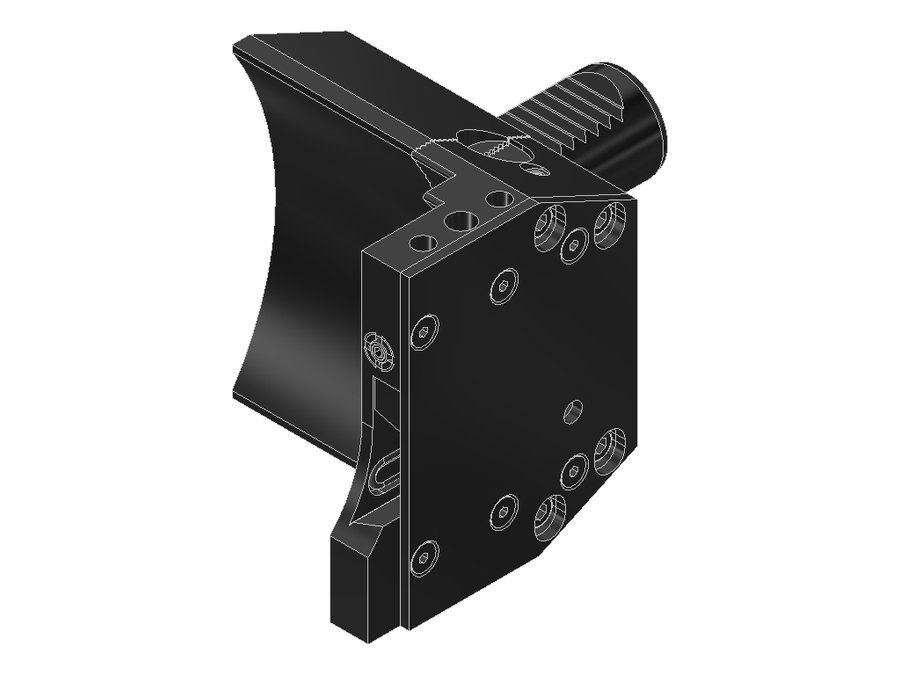

Державка для врезания и отрезки EWS 32.3026CTXRLÜKIK, хвостовик Ø30, размер 26

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 26.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Двойная зубчатость (лицензия Traub)

Хвостовик VDI с двойной зубчатостью
Державку можно повернуть на 180°
Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Вылет LPR, мм	Общая длина, мм	Функциональная длина, мм	В список
32.2532FLEXRLÜKIK	25	VDI25	отрезной нож 32	77	125	17,8
32.2532G200RLIK	25	VDI25	отрезной нож 32	85,15	133,15	13,2
32.2532G200RLIKW	25	VDI25	отрезной нож 32	88	135,95	16
32.2532G200RLÜKIK	25	VDI25	отрезной нож 32	85,15	133,15	13,15
32.2532G200RLÜKIKW	25	VDI25	отрезной нож 32	88	135,95	16
32.3026CTXRLIK	30	VDI30	отрезной нож 26	85,5	140,5	0,5
32.3026CTXRLÜKIK	30	VDI30	отрезной нож 26	85,5	140,5	—	Текущая
32.3026FLEXRLIK	30	VDI30	отрезной нож 26	77	132	17,8
32.3026IK	30	VDI30	отрезной нож 26	35	90	29,55
32.3032CTXRLIK	30	VDI30	отрезной нож 32	85,5	140,5	0,5
32.3032CTXRLÜKIK	30	VDI30	отрезной нож 32	85,5	140,5	0,5
32.3032FLEXRLIK	30	VDI30	отрезной нож 32	77	132	17,8
