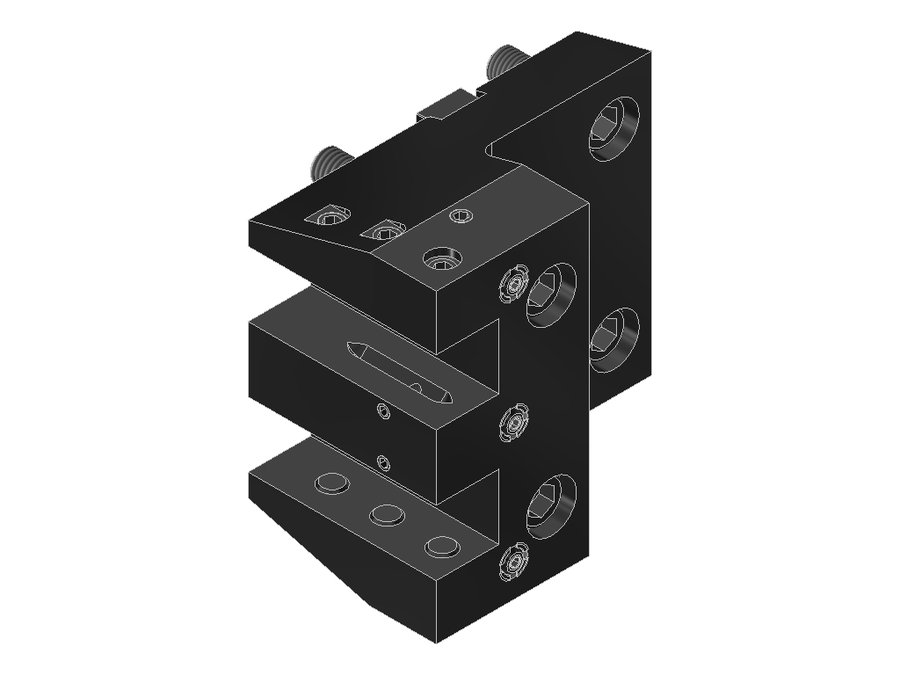

Державка токарная продольная EWS 4.BMT25DYBMT65IKZ56X75, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25DYBMT65IKZ56X75

Державка токарная продольная EWS 4.BMT25DYBMT65IKZ56X75, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT65
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса4,773 кг
Высота122 мм
Общая длина79,9 мм
Ширина131 мм
Заказной номер EWS215982
Радиальная высота61 мм
Радиальная ширина81 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25DYBMT65IKZ56X75 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25BMT65X40левоехвостовик 25x25BMT65379675
4.BMT25BMT65X90левоехвостовик 25x25BMT65909694,9
4.BMT25BMT65Z56X75левоехвостовик 25x25BMT65759779,9
4.BMT25BMT75IKZ82.5X50левоехвостовик 25x25BMT7550112100
4.BMT25BMT75Z82.5X50левоехвостовик 25x25BMT7550112—
4.BMT25DYBMT55IKлевоехвостовик 25x25BMT557511079,6
4.BMT25DYBMT65IKZ56X75левоехвостовик 25x25BMT657512279,9Текущая
4.BMT25DYLB2000IKX80левоехвостовик 25x25BMT60B Okuma8011285
4.BMT25DYNLIKX80левоехвостовик 25x25BMT60 DMG Mori8011495
4.BMT25DYQSM200IKлевоехвостовик 25x25BMT68 Mazak7511099
4.BMT25DYSL200левоехвостовик 25x25BMT32E7011575
4.BMT25DYTS4000V15IKлевоехвостовик 25x25BMT55F Takisawa85125100

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25DYBMT65IKZ56X75.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
