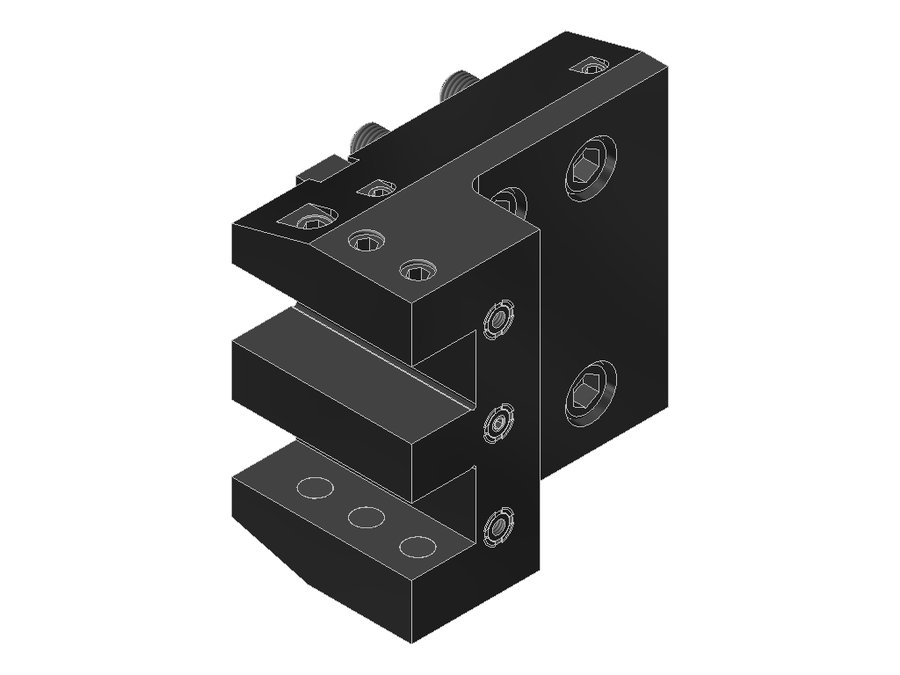

Державка токарная продольная EWS 4.BMT25DYSL200, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25DYSL200

Державка токарная продольная EWS 4.BMT25DYSL200, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB076E3215
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT32E
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса4,824 кг
Высота115 мм
Общая длина75 мм
Ширина130 мм
Заказной номер EWS173666
Радиальная высота57,5 мм
Радиальная ширина45 мм
Функциональная ширина20 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25DYSL200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25BMT75Z82.5X50левоехвостовик 25x25BMT7550112—
4.BMT25DYBMT55IKлевоехвостовик 25x25BMT557511079,6
4.BMT25DYBMT65IKZ56X75левоехвостовик 25x25BMT657512279,9
4.BMT25DYLB2000IKX80левоехвостовик 25x25BMT60B Okuma8011285
4.BMT25DYNLIKX80левоехвостовик 25x25BMT60 DMG Mori8011495
4.BMT25DYQSM200IKлевоехвостовик 25x25BMT68 Mazak7511099
4.BMT25DYSL200левоехвостовик 25x25BMT32E7011575Текущая
4.BMT25DYTS4000V15IKлевоехвостовик 25x25BMT55F Takisawa85125100
4.BMT25LB15IKлевоехвостовик 25x25BMT45x804510250
4.BMT25LB2000левоехвостовик 25x25BMT60B Okuma759579,9
4.BMT25LB2000IKлевоехвостовик 25x25BMT60B Okuma759579,9
4.BMT25LB2000IK-STATлевоехвостовик 25x25BMT45x704510650,5

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25DYSL200.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-SL25Приспособление монтажное EWS MW-BMT-SL25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
