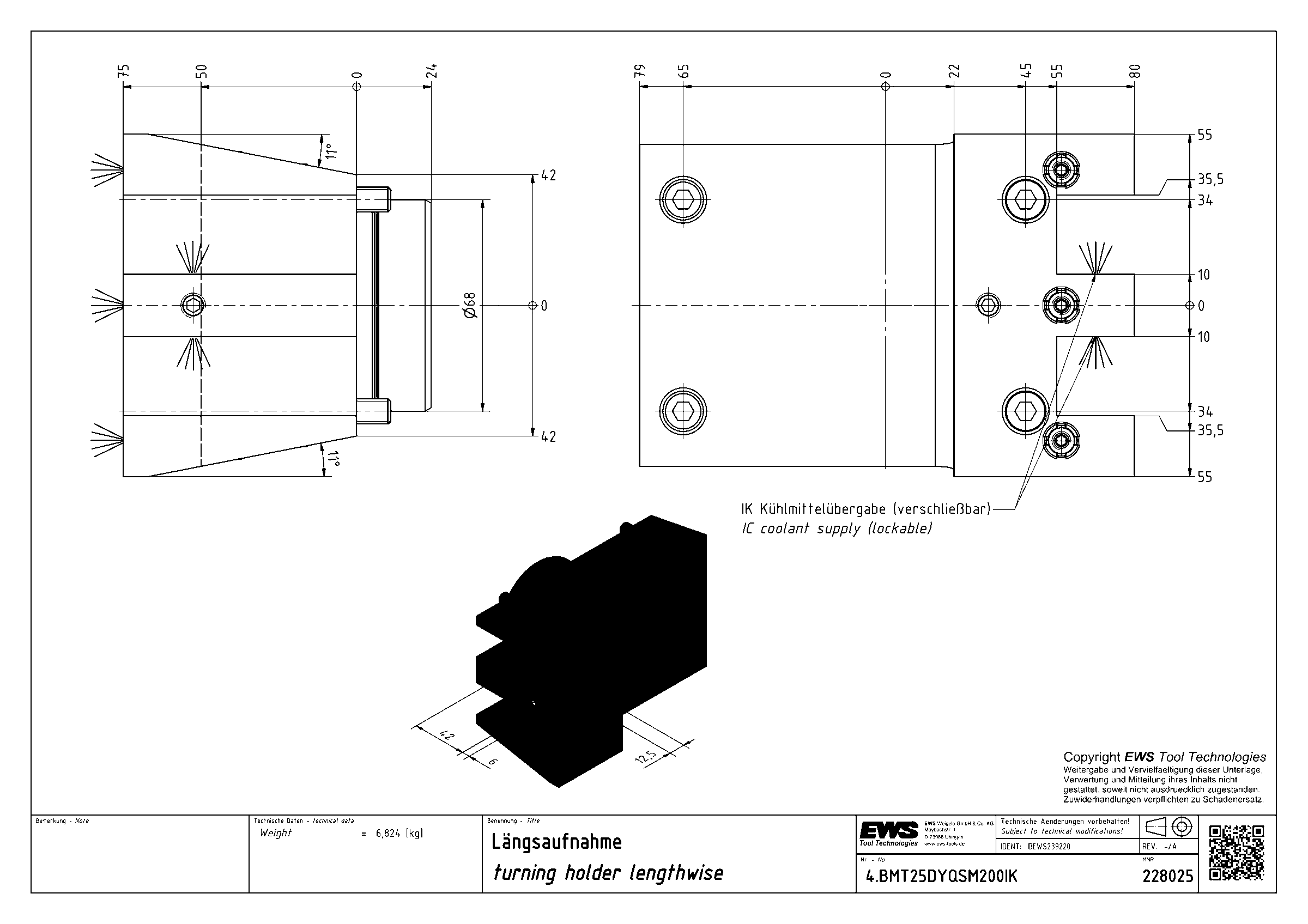

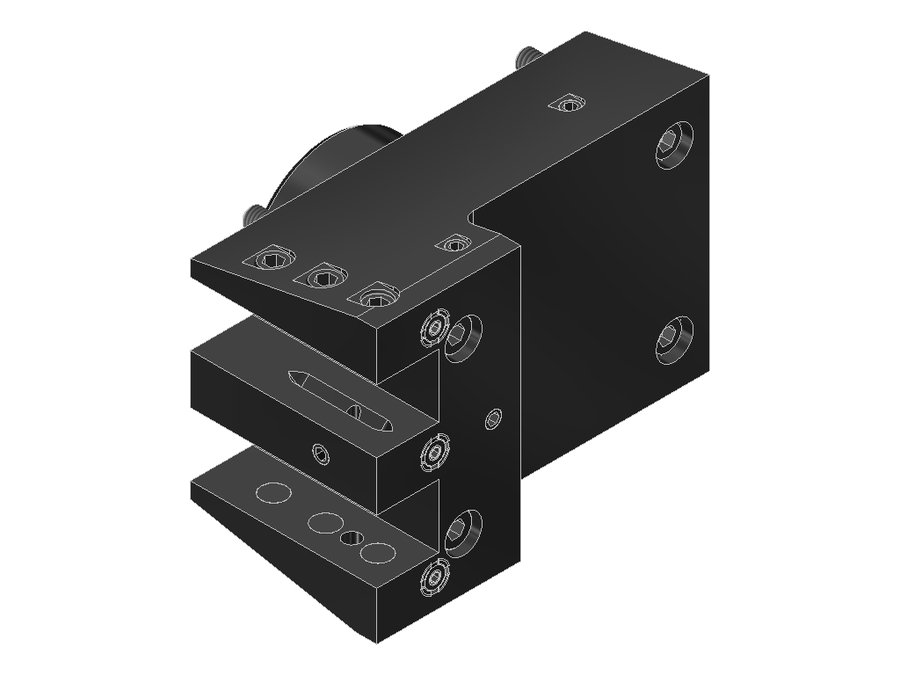

Державка токарная продольная EWS 4.BMT25DYQSM200IK, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 75 мм |
| Масса | 6,824 кг |
| Высота | 110 мм |
| Общая длина | 99 мм |
| Ширина | 159 мм |
| Заказной номер EWS | 228025 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 80 мм |
| Функциональная ширина | 55 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25DYQSM200IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25BMT75IKZ82.5X50 | левое | хвостовик 25x25 | BMT75 | 50 | 112 | 100 | |
| 4.BMT25BMT75Z82.5X50 | левое | хвостовик 25x25 | BMT75 | 50 | 112 | — | |
| 4.BMT25DYBMT55IK | левое | хвостовик 25x25 | BMT55 | 75 | 110 | 79,6 | |
| 4.BMT25DYBMT65IKZ56X75 | левое | хвостовик 25x25 | BMT65 | 75 | 122 | 79,9 | |
| 4.BMT25DYLB2000IKX80 | левое | хвостовик 25x25 | BMT60B Okuma | 80 | 112 | 85 | |
| 4.BMT25DYNLIKX80 | левое | хвостовик 25x25 | BMT60 DMG Mori | 80 | 114 | 95 | |
| 4.BMT25DYQSM200IK | левое | хвостовик 25x25 | BMT68 Mazak | 75 | 110 | 99 | Текущая |
| 4.BMT25DYSL200 | левое | хвостовик 25x25 | BMT32E | 70 | 115 | 75 | |
| 4.BMT25DYTS4000V15IK | левое | хвостовик 25x25 | BMT55F Takisawa | 85 | 125 | 100 | |
| 4.BMT25LB15IK | левое | хвостовик 25x25 | BMT45x80 | 45 | 102 | 50 | |
| 4.BMT25LB2000 | левое | хвостовик 25x25 | BMT60B Okuma | 75 | 95 | 79,9 | |
| 4.BMT25LB2000IK | левое | хвостовик 25x25 | BMT60B Okuma | 75 | 95 | 79,9 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25DYQSM200IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
