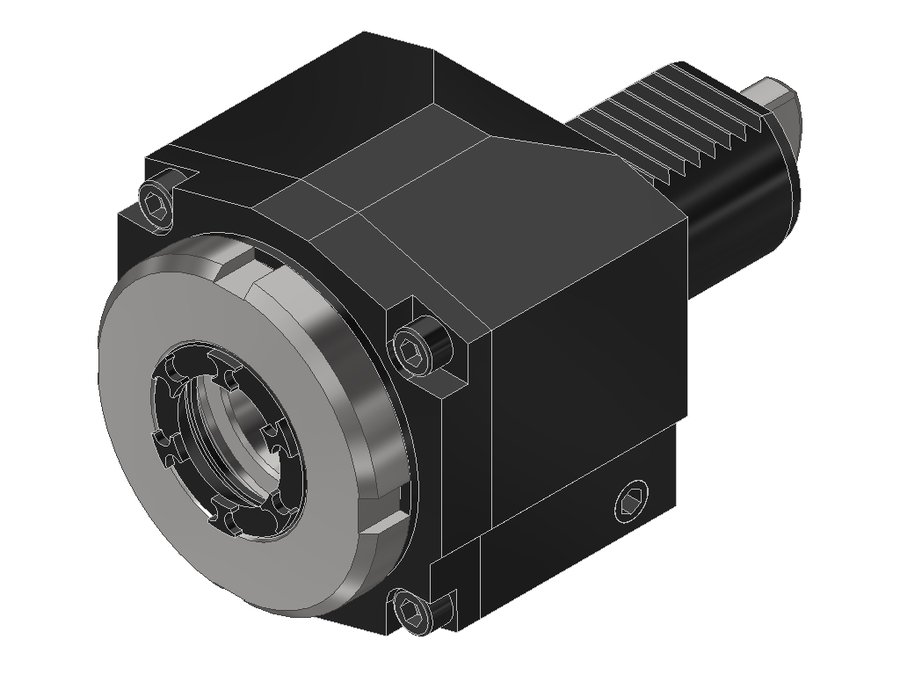

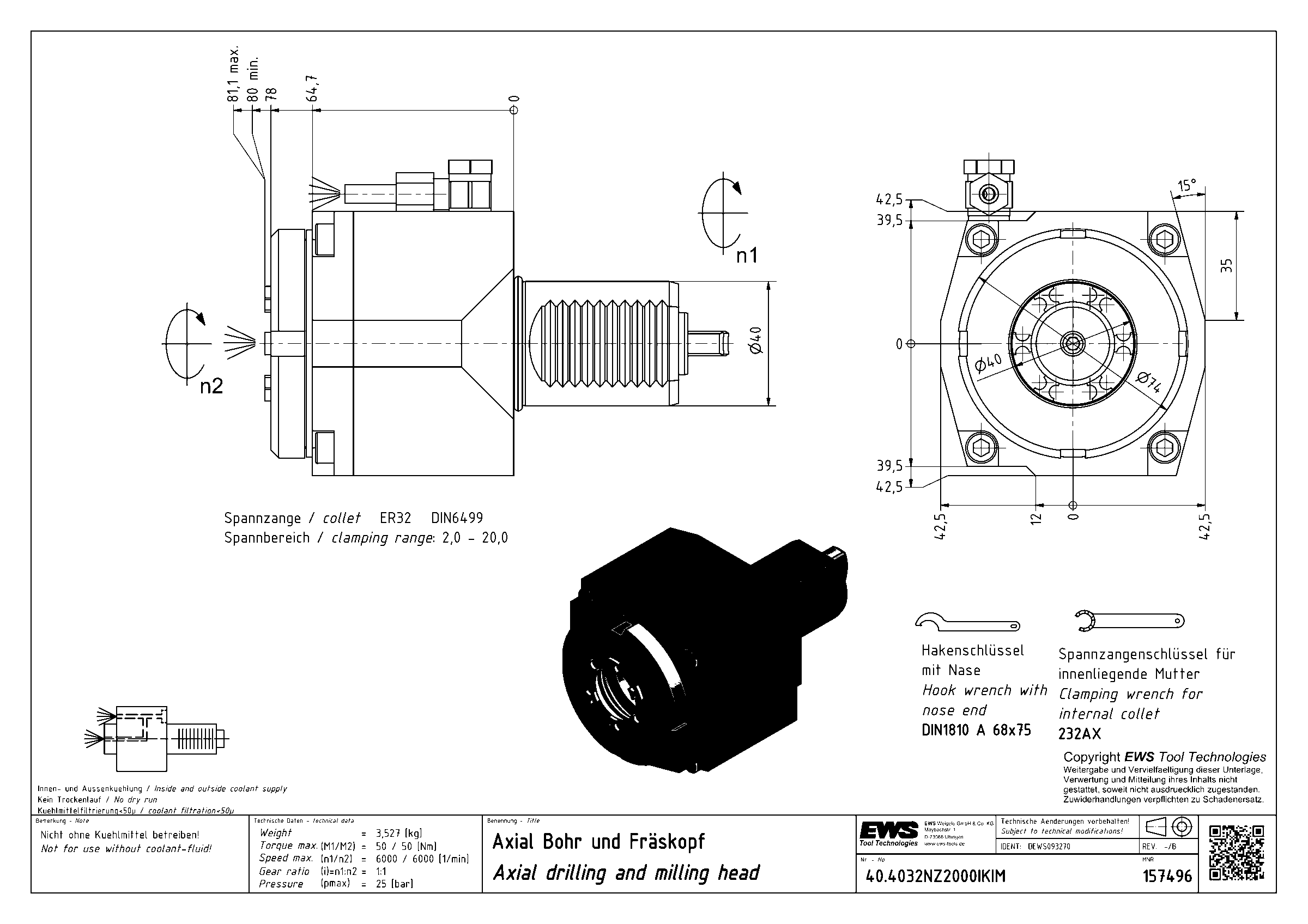

Головка приводная осевая сверлильно-фрезерная EWS 40.4032NZ2000IKIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.4032NZ2000IKIM

Головка приводная осевая сверлильно-фрезерная EWS 40.4032NZ2000IKIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаZYV04000615
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина78 мм
Вылет LPR78 мм
Масса3,527 кг
Высота85 мм
Общая длина147 мм
Заказной номер EWS157496
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4032NZ2000IKIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.4032LT15IM40VDI40цанга ER327878171
40.4032LVL3IKCIM40VDI40цанга ER327878188
40.4032MP610IKCIM40VDI40цанга ER327878139
40.4032MP610IM#0140VDI40цанга ER327878139
40.4032MP620IKCIM40VDI40цанга ER327878156
40.4032MP620IM#0140VDI40цанга ER327878156
40.4032NZ2000IKIM40VDI40цанга ER327878147Текущая
40.4032TNAIKCIM40VDI40цанга ER327878153
40.4032TNAIM40VDI40цанга ER327878153
40.4032TNX65IKIM40VDI40цанга ER327878162,5
40.4032TNX65IM40VDI40цанга ER327878162,5
40.4032TOEMIKCIM40VDI40цанга ER32156156224

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4032NZ2000IKIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Документы по позиции

Для этой позиции документы пока не привязаны.
