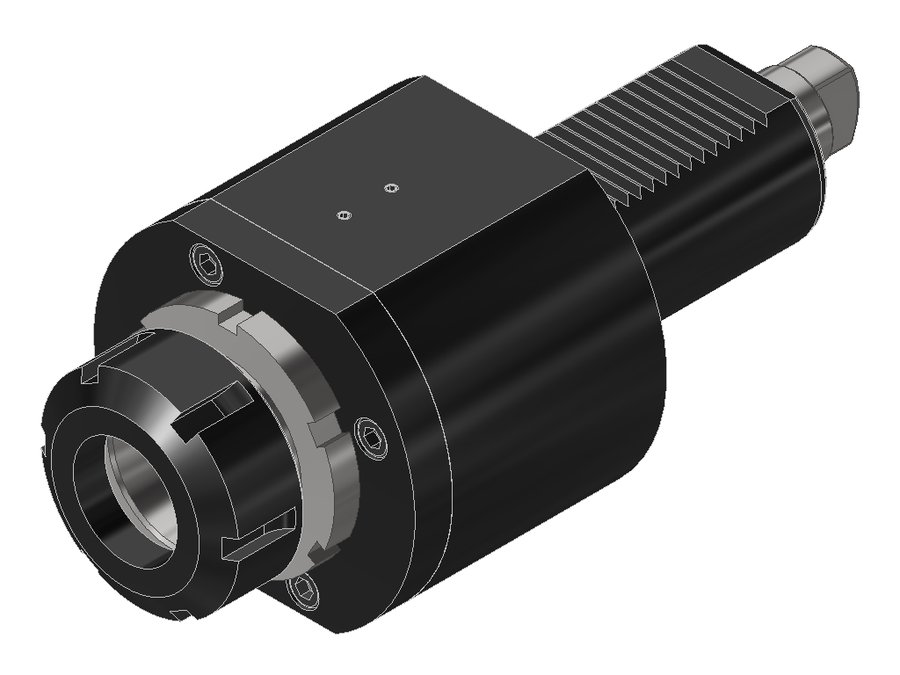

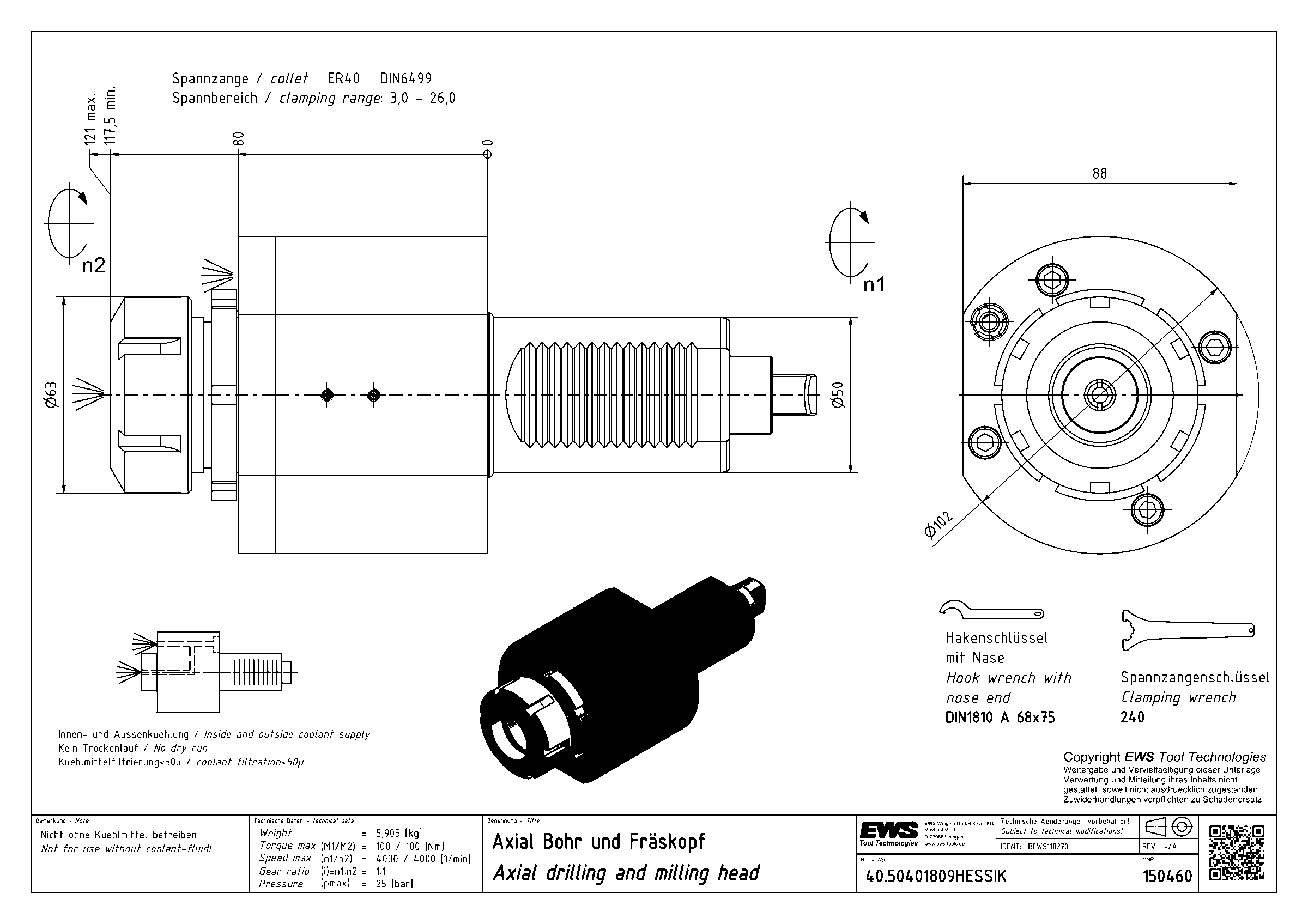

Головка приводная осевая сверлильно-фрезерная EWS 40.50401809HESSIK, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.50401809HESSIK

Головка приводная осевая сверлильно-фрезерная EWS 40.50401809HESSIK, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина121 мм
Вылет LPR121 мм
Масса5,905 кг
Высота88 мм
Общая длина227 мм
Заказной номер EWS150460
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.50401809HESSIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40325482IKC40VDI40цанга ER32101101164
40.40325482IKCIM40VDI40цанга ER327878141
40.40325482IM#0140VDI40цанга ER327878141
40.50255480RLIKI13GLIM50VDI50цанга ER25120120213
40.5032548050VDI50цанга ER32119119212
40.5040180950VDI50цанга ER40122122214
40.50401809HESSIK50VDI50цанга ER40121121227Текущая
40.50401809IK50VDI50цанга ER40122122214
40.5040548050VDI50цанга ER40122122215
40.50405480IKD50VDI50цанга ER40122122215
40.5040548250VDI50цанга ER40122122215
40.50405482IK50VDI50цанга ER40122122215
