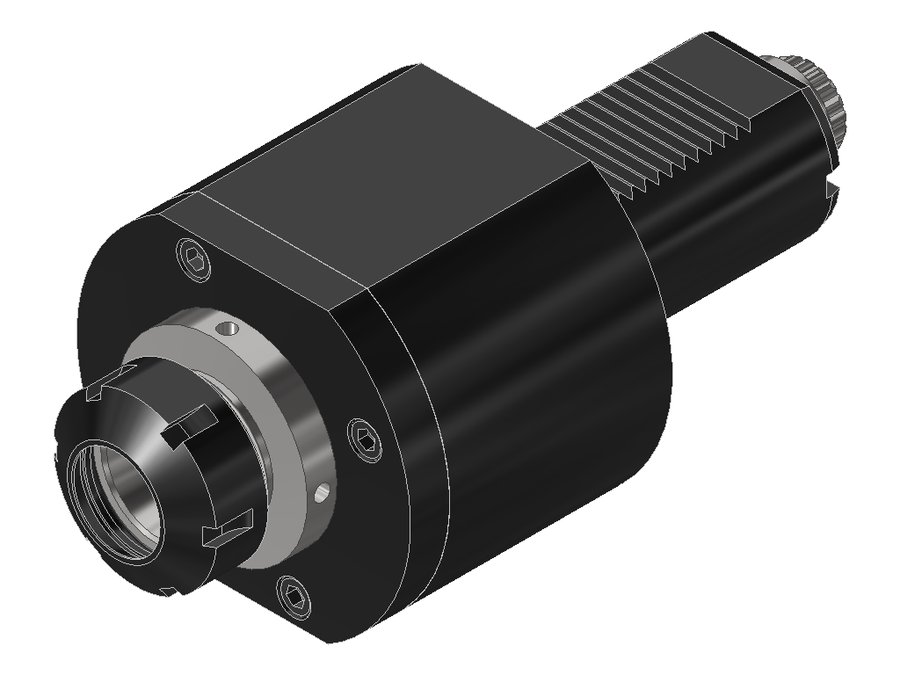

Головка приводная осевая сверлильно-фрезерная EWS 40.50325480, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.50325480

Головка приводная осевая сверлильно-фрезерная EWS 40.50325480, хвостовик Ø50, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER32
Функциональная длина119 мм
Вылет LPR119 мм
Масса5,7 кг
Высота88 мм
Общая длина212 мм
Заказной номер EWS116968
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.50325480 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

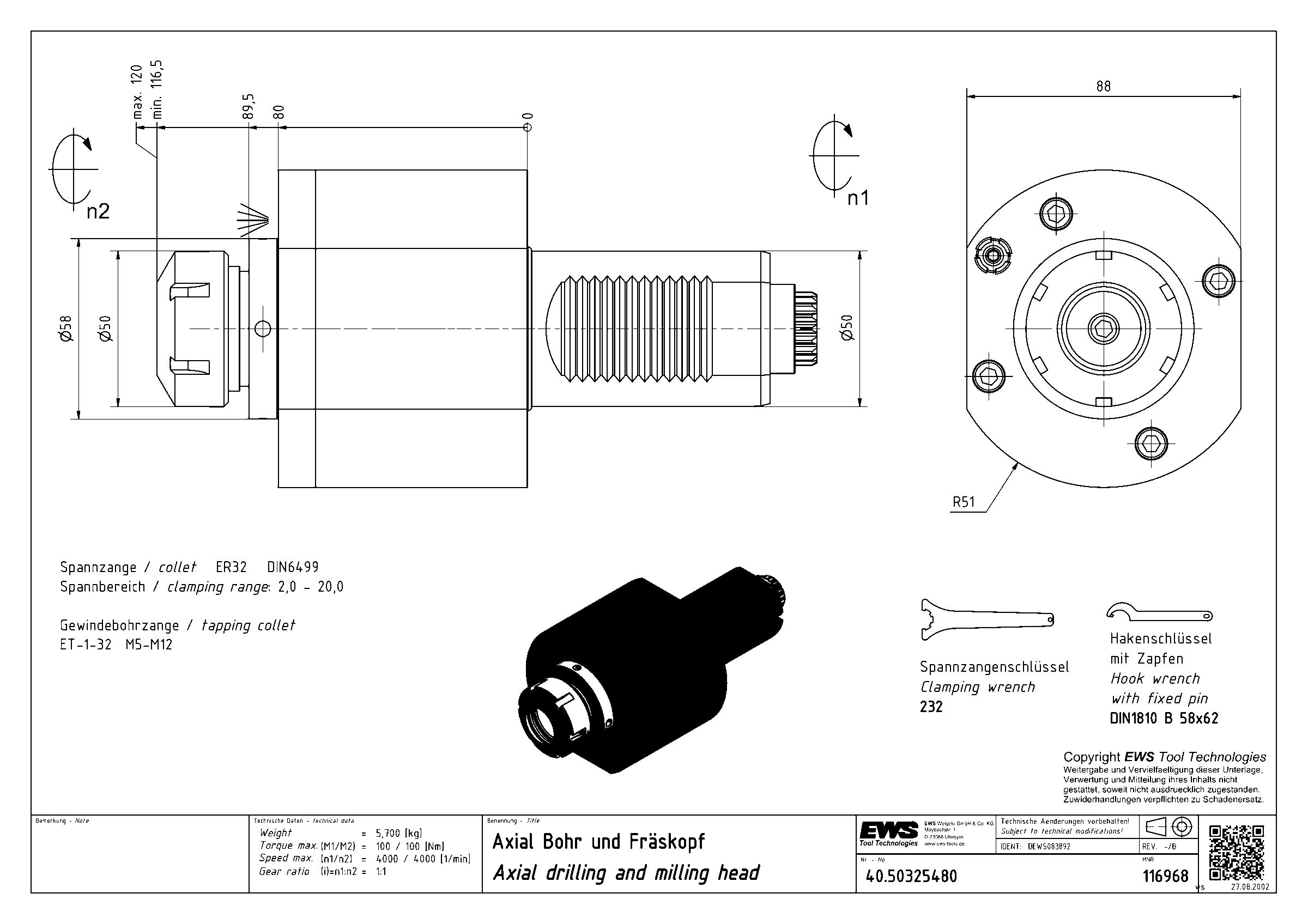

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.40321809IM#0140VDI40цанга ER327878150
40.40325482#0140VDI40цанга ER32101101164
40.40325482IKC40VDI40цанга ER32101101164
40.40325482IKCIM40VDI40цанга ER327878141
40.40325482IM#0140VDI40цанга ER327878141
40.50255480RLIKI13GLIM50VDI50цанга ER25120120213
40.5032548050VDI50цанга ER32119119212Текущая
40.5040180950VDI50цанга ER40122122214
40.50401809HESSIK50VDI50цанга ER40121121227
40.50401809IK50VDI50цанга ER40122122214
40.5040548050VDI50цанга ER40122122215
40.50405480IKD50VDI50цанга ER40122122215

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.50325480.

Цанги18

Ключи и отвёртки3

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
