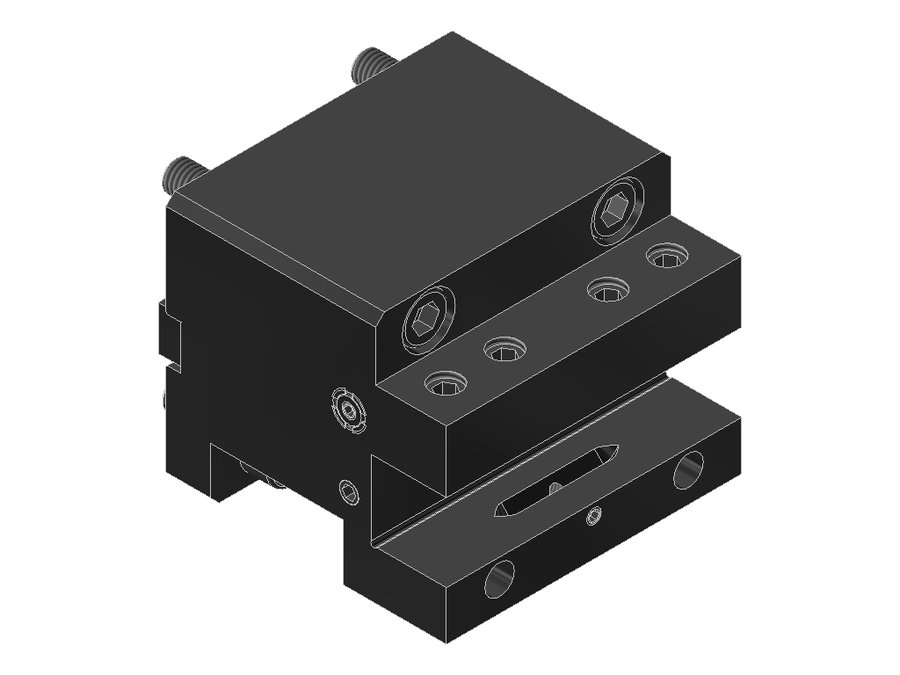

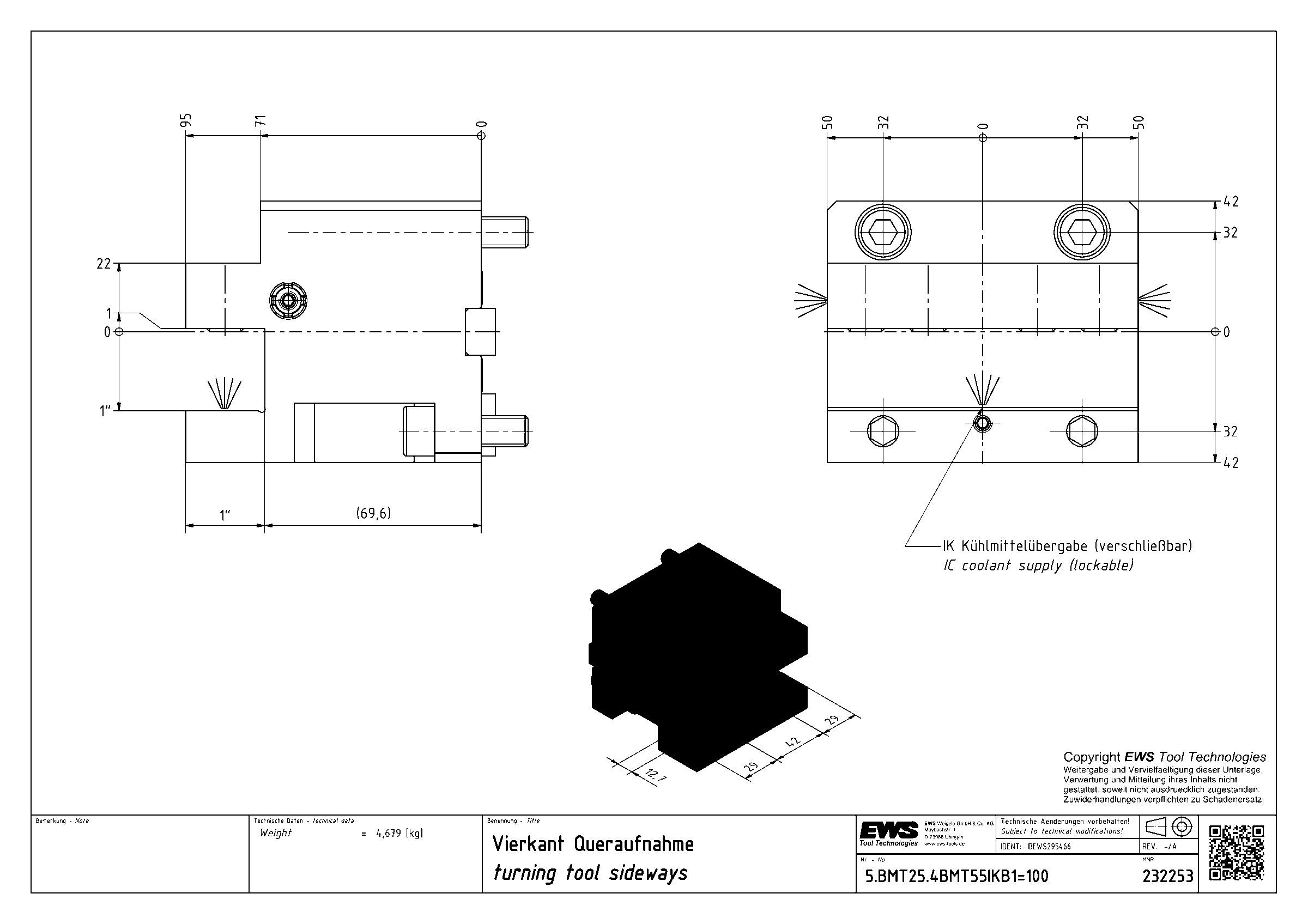

Державка токарная боковая EWS 5.BMT25.4BMT55IKB1=100, BMT, сечение 25,4×25,4 мм
EWS · Державки токарные боковые EWS, присоединение к станку BMT · арт. 5.BMT25.4BMT55IKB1=100

Державка токарная боковая EWS 5.BMT25.4BMT55IKB1=100, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT16160135
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 1"x1"
Функциональная длина69,6 мм
Вылет LPR95 мм
Масса4,679 кг
Высота84 мм
Общая длина99,6 мм
Ширина100 мм
Заказной номер EWS232253
Радиальная высота42 мм
Радиальная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.BMT25.4BMT55IKB1=100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать для главного шпинделя и противошпинделя
  • Можно зажать один токарный инструмент
  • Прижимную планку нельзя переоборудовать

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные боковые EWS, присоединение к станку BMT — 21 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
5.BMT20HAASV24-TYP2——————
5.BMT20LSL150хвостовик 20x20BMT32B25459050
5.BMT20NTY3IKхвостовик 20x20BMT4465857695
5.BMT20QTNX100хвостовик 20x20BMT45x76 Mazak15359542,5
5.BMT20SL150хвостовик 20x20BMT32B25459050,5
5.BMT20WT250хвостовик 20x20BMT55C45658075
5.BMT25.4BMT55IKB1=100хвостовик 1"x1"BMT5569,6958499,6Текущая
5.BMT25.4BMT65IKB1=100хвостовик 1"x1"BMT6569,6959699,9
5.BMT25.4LSL200хвостовик 1"x1"BMT32E30559960
5.BMT25.4SL200хвостовик 1"x1"BMT32E30559960,5
5.BMT25BMT55IKB1=100хвостовик 25x25BMT5570958499,6
5.BMT25BMT65IKB1=100хвостовик 25x25BMT6570959699,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 5.BMT25.4BMT55IKB1=100.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
