EWS · Державки токарные боковые EWS для BMT · арт. 5.BMT25.4BMT65IKB1=100

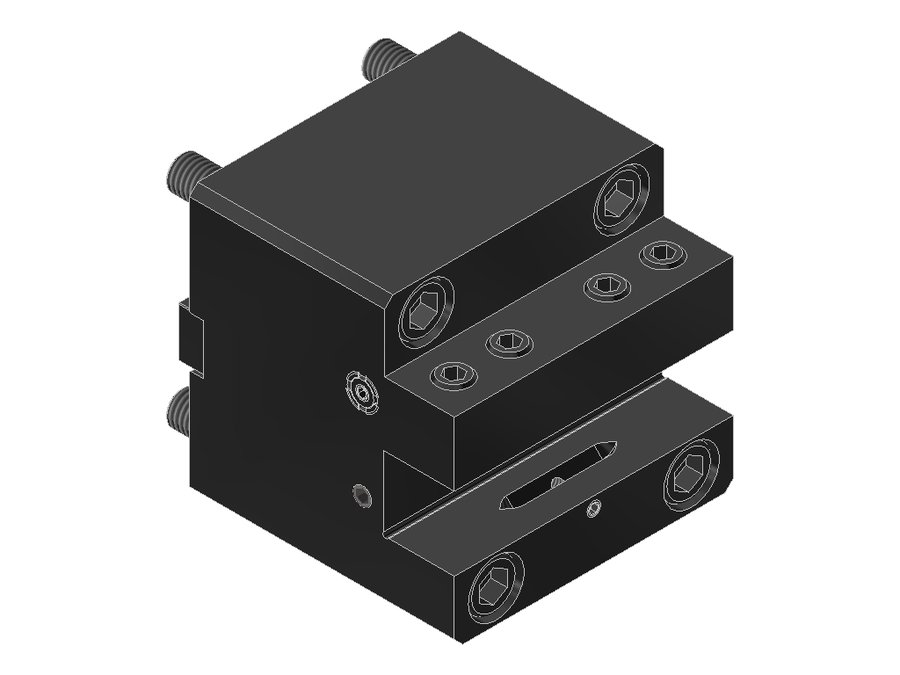

Державка токарная боковая EWS 5.BMT25.4BMT65IKB1=100, BMT, сечение 25.4×25.4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | хвостовик 1"x1" |
| Функциональная длина | 69,6 мм |
| Вылет LPR | 95 мм |
| Масса | 6,023 кг |
| Высота | 96 мм |
| Общая длина | 99,9 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 235688 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 50 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для BMT — 21 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.BMT20LSL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50 | |
| 5.BMT20NTY3IK | хвостовик 20x20 | BMT44 | 65 | 85 | 76 | 95 | |
| 5.BMT20QTNX100 | хвостовик 20x20 | BMT45x76 Mazak | 15 | 35 | 95 | 42,5 | |
| 5.BMT20SL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50,5 | |
| 5.BMT20WT250 | хвостовик 20x20 | BMT55C | 45 | 65 | 80 | 75 | |
| 5.BMT25.4BMT55IKB1=100 | хвостовик 1"x1" | BMT55 | 69,6 | 95 | 84 | 99,6 | |
| 5.BMT25.4BMT65IKB1=100 | хвостовик 1"x1" | BMT65 | 69,6 | 95 | 96 | 99,9 | Текущая |
| 5.BMT25.4LSL200 | хвостовик 1"x1" | BMT32E | 30 | 55 | 99 | 60 | |
| 5.BMT25.4SL200 | хвостовик 1"x1" | BMT32E | 30 | 55 | 99 | 60,5 | |
| 5.BMT25BMT55IKB1=100 | хвостовик 25x25 | BMT55 | 70 | 95 | 84 | 99,6 | |
| 5.BMT25BMT65IKB1=100 | хвостовик 25x25 | BMT65 | 70 | 95 | 96 | 99,9 | |
| 5.BMT25LSL200 | хвостовик 25x25 | BMT32E | 30 | 55 | 99 | 60 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.BMT25.4BMT65IKB1=100.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
