EWS · Державки токарные боковые EWS для BMT · арт. 5.BMT20QTNX100

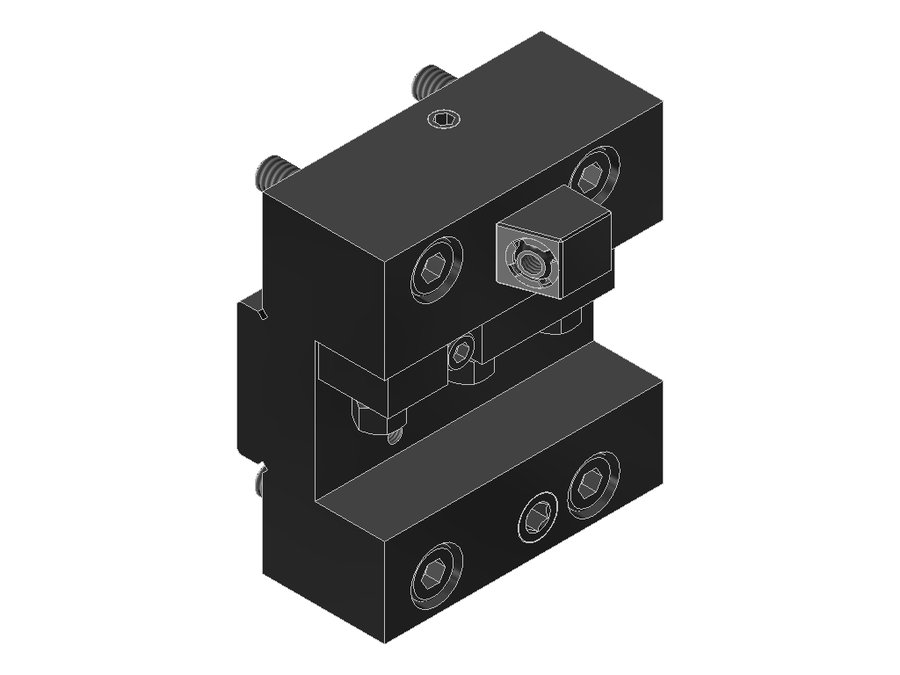

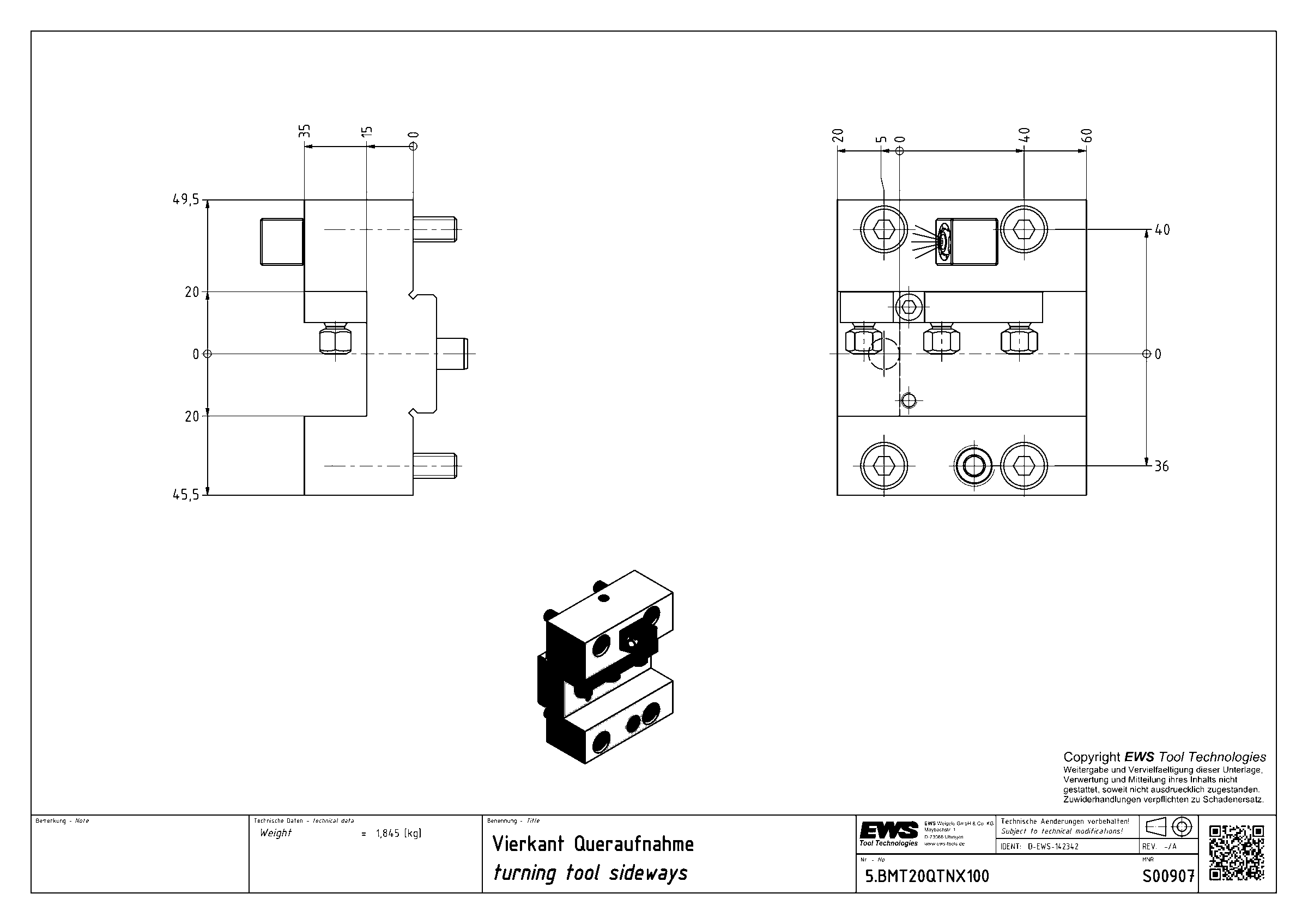

Державка токарная боковая EWS 5.BMT20QTNX100, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB076C0015 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | правое |
| Присоединение к станку | BMT45x76 Mazak |
| Присоединение инструмента | хвостовик 20x20 |
| Функциональная длина | 15 мм |
| Вылет LPR | 35 мм |
| Масса | 1,845 кг |
| Высота | 95 мм |
| Общая длина | 42,5 мм |
| Ширина | 80 мм |
| Заказной номер EWS | S00907 |
| Радиальная высота | 45,5 мм |
| Радиальная ширина | 80 мм |
Другие типоразмеры серии
Державки токарные боковые EWS для BMT — 21 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 5.BMT19.05HAASV24-TYP2 | хвостовик 3/4"x3/4" | — | — | — | — | — | |
| 5.BMT19.05SL150 | хвостовик 3/4"x3/4" | BMT32B | 25 | 45 | 90 | 50,5 | |
| 5.BMT20HAASV24 | хвостовик 20x20 | — | — | — | — | — | |
| 5.BMT20HAASV24-TYP2 | — | — | — | — | — | — | |
| 5.BMT20LSL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50 | |
| 5.BMT20NTY3IK | хвостовик 20x20 | BMT44 | 65 | 85 | 76 | 95 | |
| 5.BMT20QTNX100 | хвостовик 20x20 | BMT45x76 Mazak | 15 | 35 | 95 | 42,5 | Текущая |
| 5.BMT20SL150 | хвостовик 20x20 | BMT32B | 25 | 45 | 90 | 50,5 | |
| 5.BMT20WT250 | хвостовик 20x20 | BMT55C | 45 | 65 | 80 | 75 | |
| 5.BMT25.4BMT55IKB1=100 | хвостовик 1"x1" | BMT55 | 69,6 | 95 | 84 | 99,6 | |
| 5.BMT25.4BMT65IKB1=100 | хвостовик 1"x1" | BMT65 | 69,6 | 95 | 96 | 99,9 | |
| 5.BMT25.4LSL200 | хвостовик 1"x1" | BMT32E | 30 | 55 | 99 | 60 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 5.BMT20QTNX100.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
