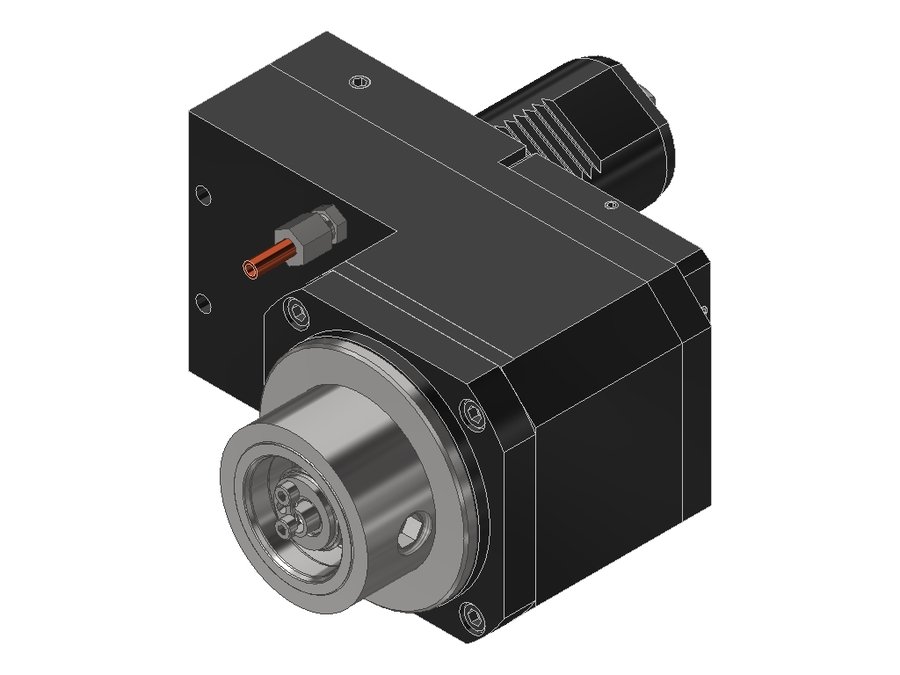

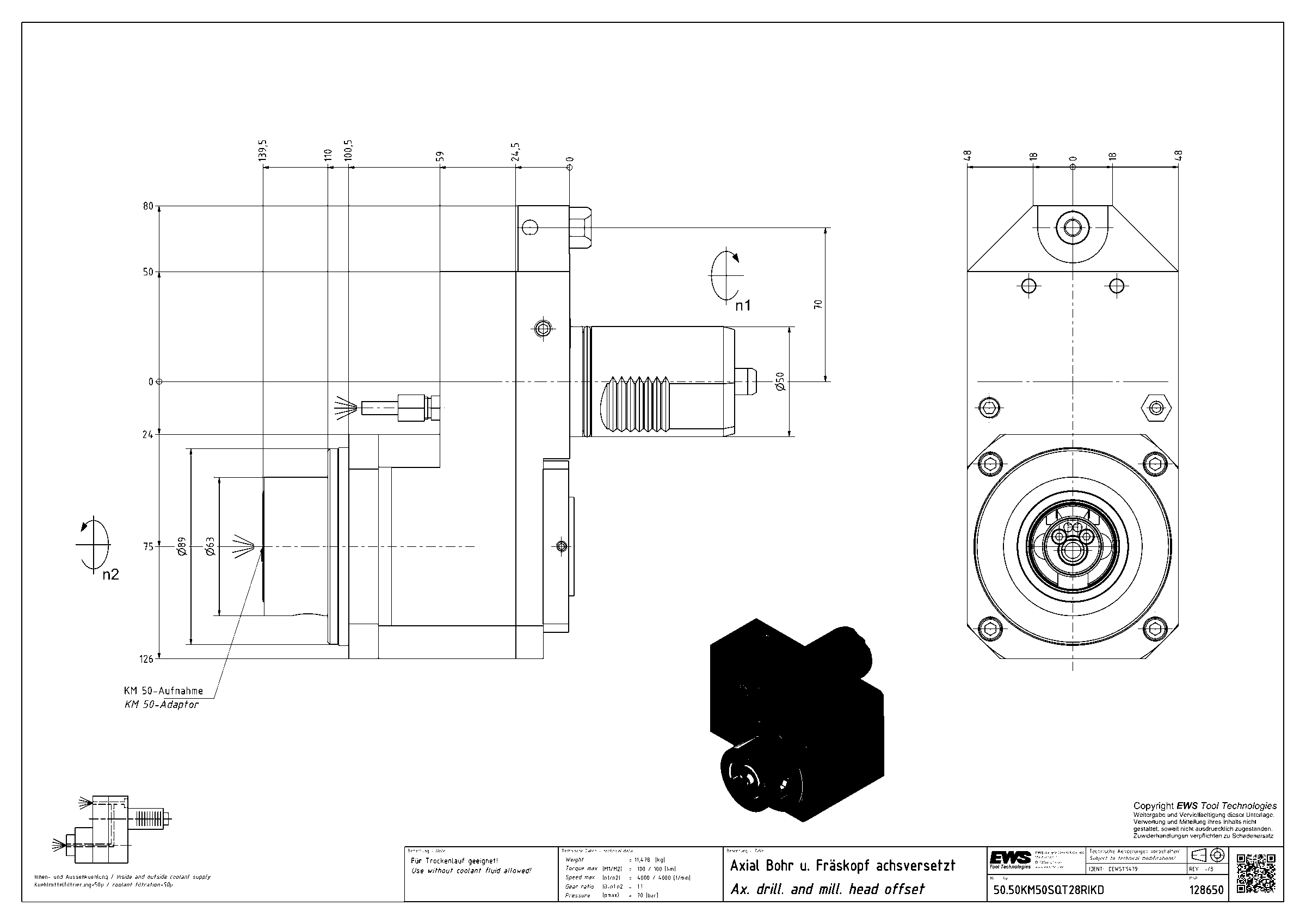

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.50KM50SQT28RIKD, хвостовик Ø50, адаптер KM50
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.50KM50SQT28RIKD

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.50KM50SQT28RIKD, хвостовик Ø50, адаптер KM50

Код интерфейса станкаZYV05000315
Код интерфейса инструментаKMT05000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50, хвостовик повёрнут на 30°
Присоединение инструментаKM 50
Функциональная длина139,5 мм
Вылет LPR139,5 мм
Масса11,478 кг
Высота96 мм
Общая длина224,5 мм
Ширина176 мм
Заказной номер EWS128650
Радиальная высота48 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина75 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.50KM50SQT28RIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Частота вращения до 12 000 об/мин
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.50C5MP630RIK50VDI50, хвостовик повёрнут на 30°PSC 50115119204
50.50C5SQT28R50VDI50, хвостовик повёрнут на 30°PSC 50125129214
50.50C5SQT28RIK50VDI50, хвостовик повёрнут на 30°PSC 50125129214
50.50KM50MP630R50VDI50, хвостовик повёрнут на 30°KM 50139,5139,5224,5
50.50KM50MP630RIKD50VDI50, хвостовик повёрнут на 30°KM 50139,5139,5224,5
50.50KM50SQT28R50VDI50, хвостовик повёрнут на 30°KM 50139,5139,5224,5
50.50KM50SQT28RIKD50VDI50, хвостовик повёрнут на 30°KM 50139,5139,5224,5Текущая
50.50V5KRSQT28R50VDI50, хвостовик повёрнут на 30°EWS Varia V5127,5127,5212,5
50.50V5KRSQT28RI250VDI50, хвостовик повёрнут на 30°EWS Varia V5117,5117,5202,5
50.50V5KRSQT28RIKI250VDI50, хвостовик повёрнут на 30°EWS Varia V5117,5117,5202,5
50.50V5MP630R50VDI50, хвостовик повёрнут на 30°EWS Varia V5127,5127,5212,5
50.50V5MP630RIK50VDI50, хвостовик повёрнут на 30°EWS Varia V5127,5127,5212,5

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.50KM50SQT28RIKD.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100
