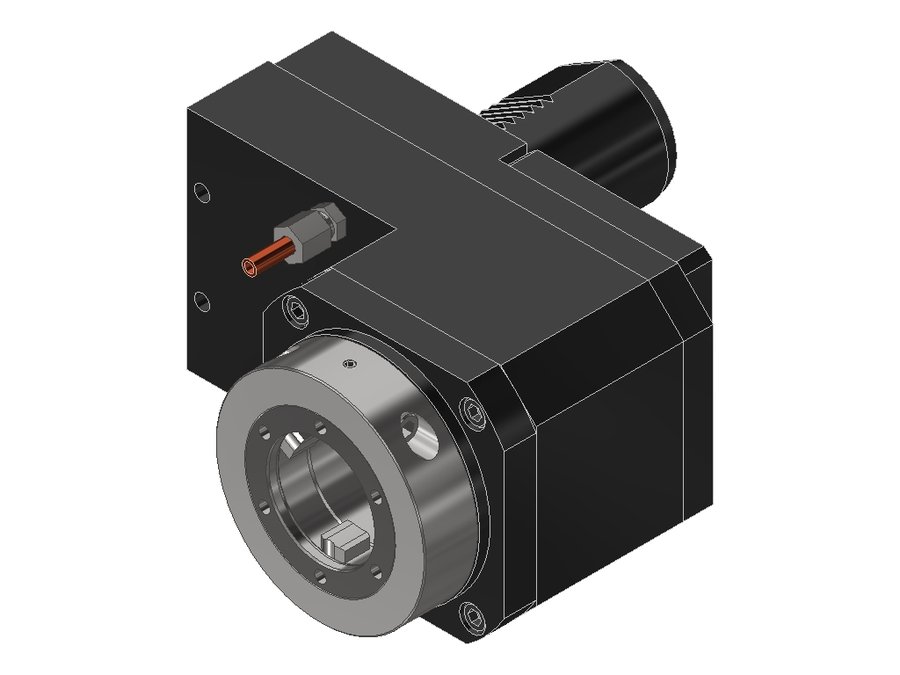

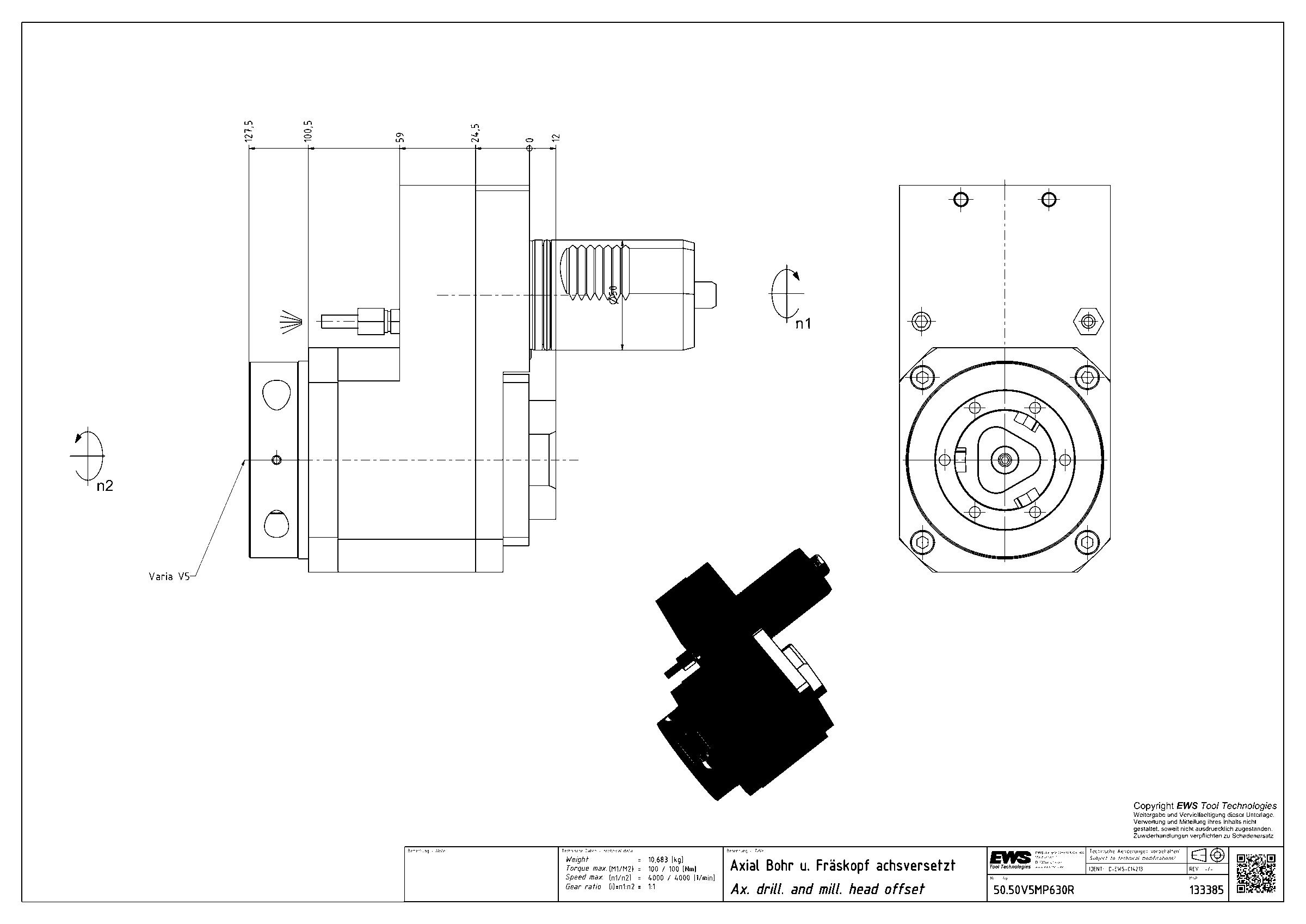

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.50V5MP630R, хвостовик Ø50, система EWS Varia V5
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV05000315 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50, хвостовик повёрнут на 30° |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 127,5 мм |
| Вылет LPR | 127,5 мм |
| Масса | 10,683 кг |
| Высота | 96 мм |
| Общая длина | 212,5 мм |
| Ширина | 176 мм |
| Заказной номер EWS | 133385 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 75 мм |
