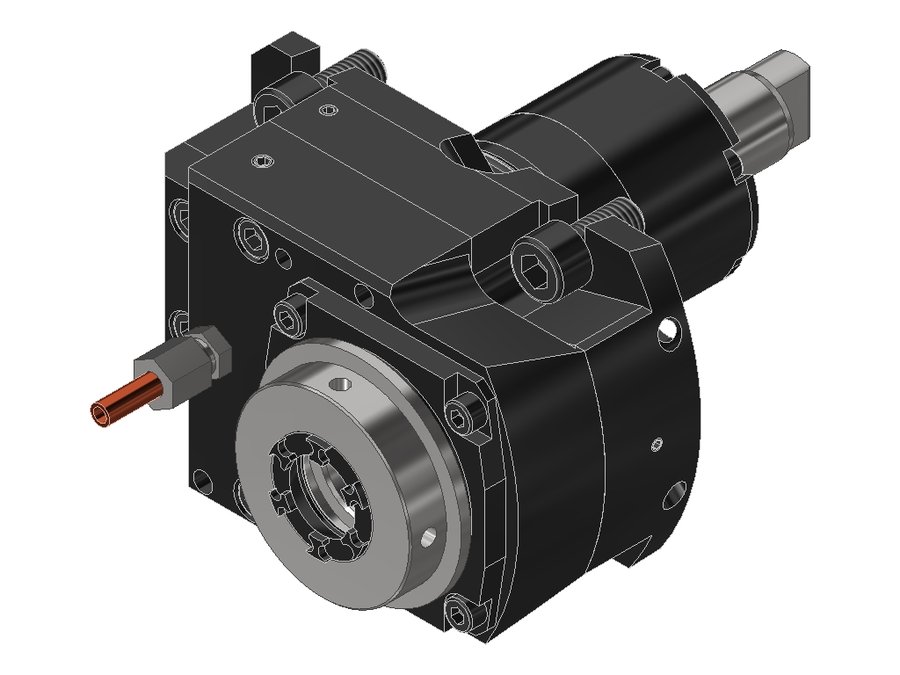

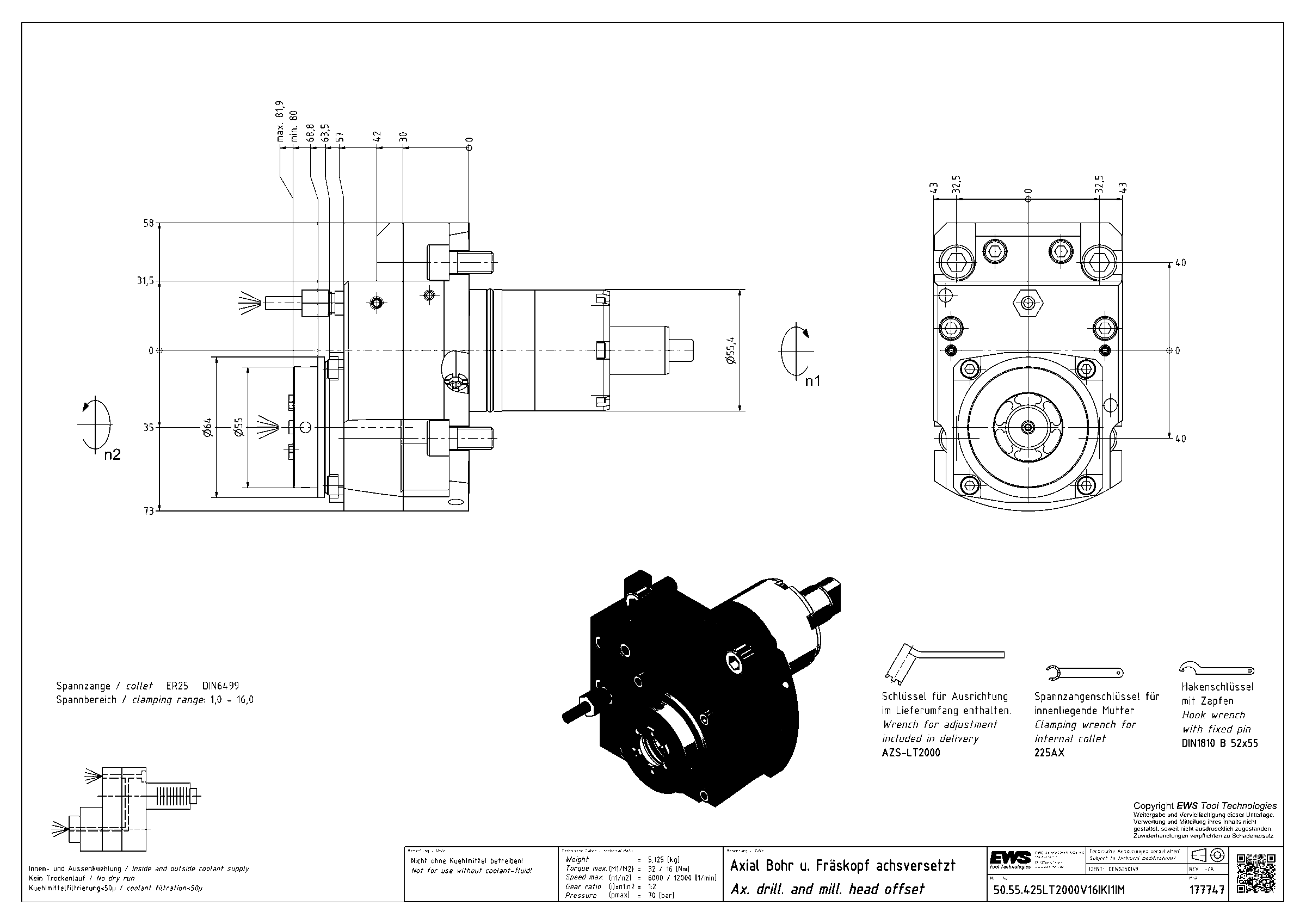

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55.425LT2000V16IKI1IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.55.425LT2000V16IKI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55.425LT2000V16IKI1IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениеправое
Присоединение к станкуBMT55 Okuma
Присоединение инструментацанга ER25
Функциональная длина80 мм
Вылет LPR80 мм
Масса5,125 кг
Высота86 мм
Общая длина182 мм
Ширина131 мм
Заказной номер EWS177747
Радиальная высота43 мм
Радиальная ширина58 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина35 мм
