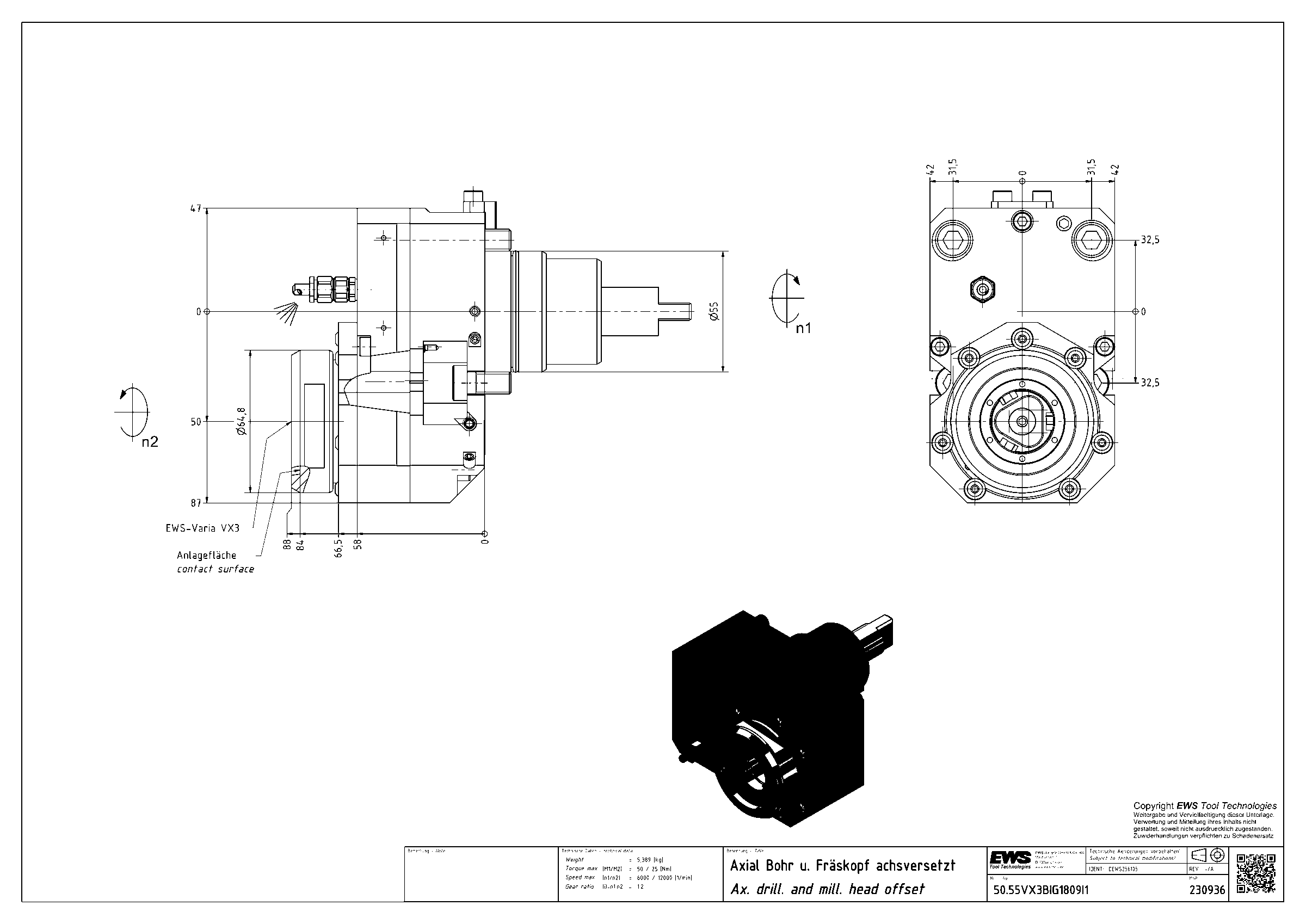

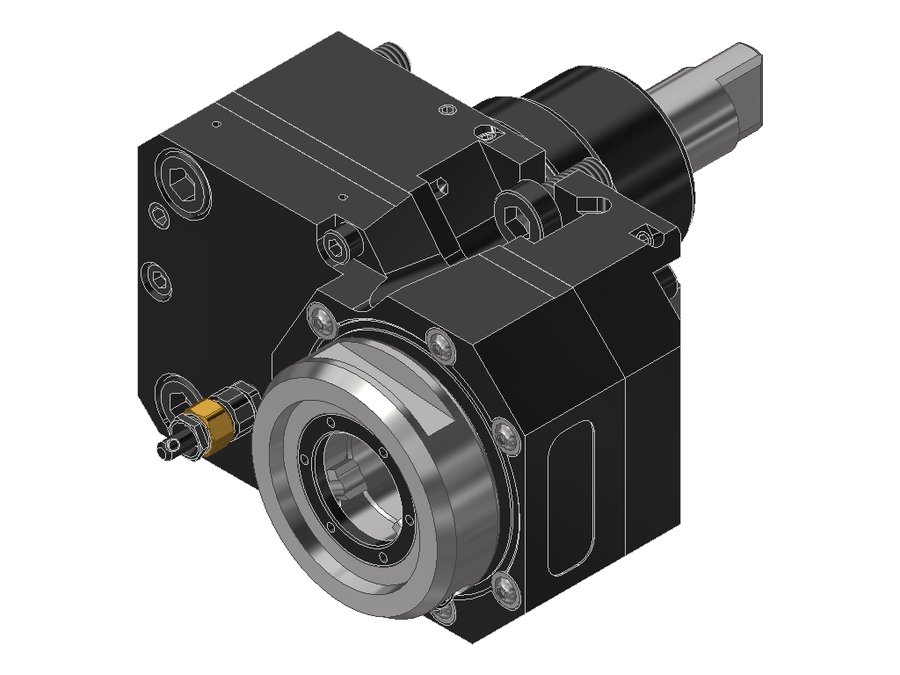

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55VX3BIG1809I1, хвостовик Ø55, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.55VX3BIG1809I1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.55VX3BIG1809I1, хвостовик Ø55, EWS - Varia VX3 - адаптер

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаEWC00300295
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментаEWS Varia VX3
Функциональная длина84 мм
Вылет LPR88 мм
Масса5,389 кг
Высота84 мм
Общая длина182 мм
Ширина134 мм
Заказной номер EWS230936
Радиальная высота42 мм
Радиальная ширина47 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.45VX3TC600I145BMT45EWS Varia VX37276148
50.45VX31809PF45BMT45EWS Varia VX370,574,5158,5
50.45VX31809PFI145BMT45EWS Varia VX370,574,5158,5
50.45VX31809PFIKD45BMT45EWS Varia VX37276160
50.45VX31809PFIKDI145BMT45EWS Varia VX370,574,5158,5
50.55.425LT2000V16IKI1IM55,4BMT55 Okumaцанга ER258080182
50.55VX3BIG1809I155BMT55 BigliaEWS Varia VX38488182Текущая
50.55VX3BIG1809IKDI155BMT55 BigliaEWS Varia VX38488182
50.55VX3TW10IKDGLI155BMT55CEWS Varia VX37983191
50.55VX3VL2FI155BMT55EWS Varia VX38488171
50.55VX3VL2FIKDI155BMT55EWS Varia VX38488171
50.55VX3VL4FI155BMT55EWS Varia VX38488188
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.55VX3BIG1809I1.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
