EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2020TOEMR

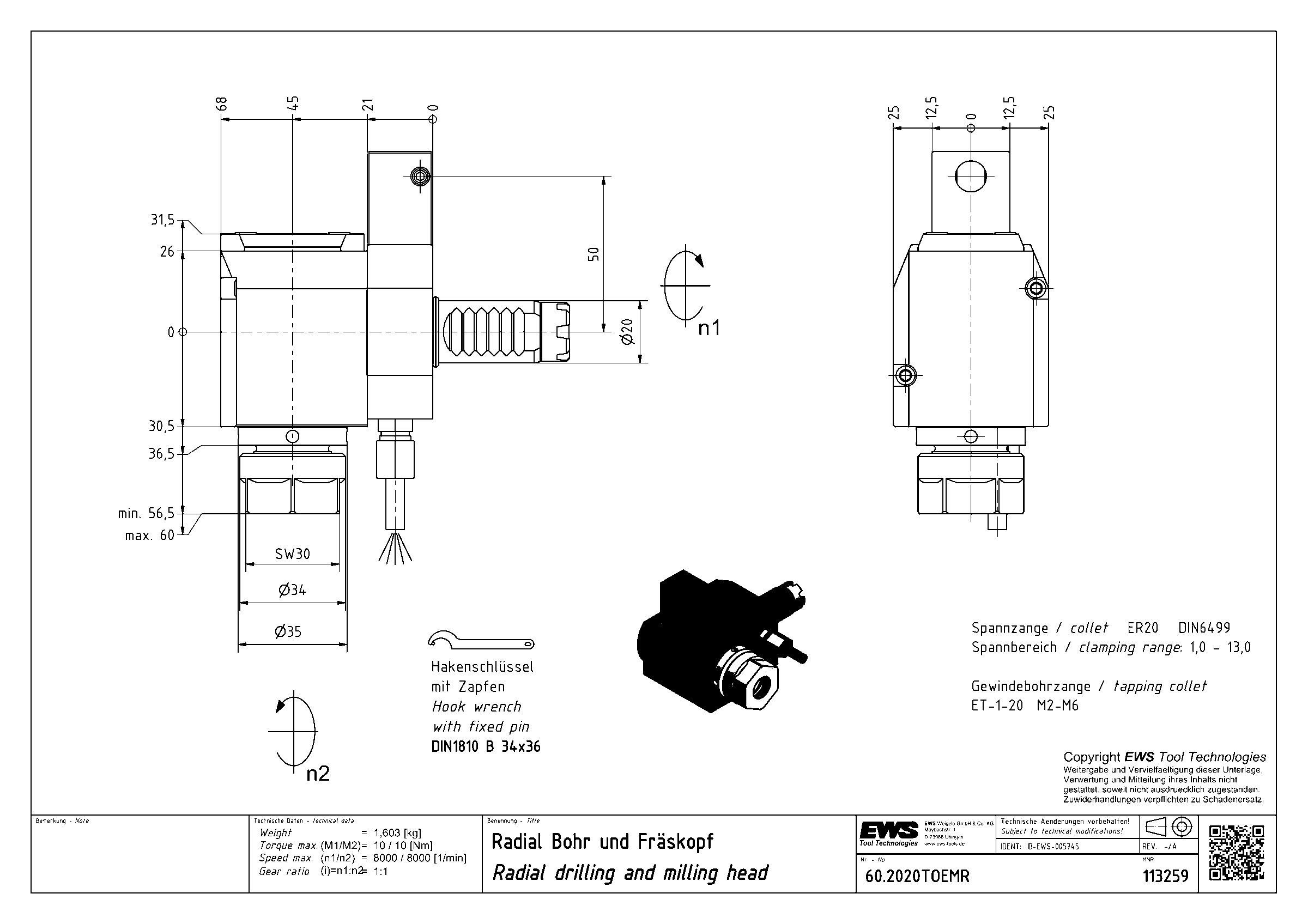

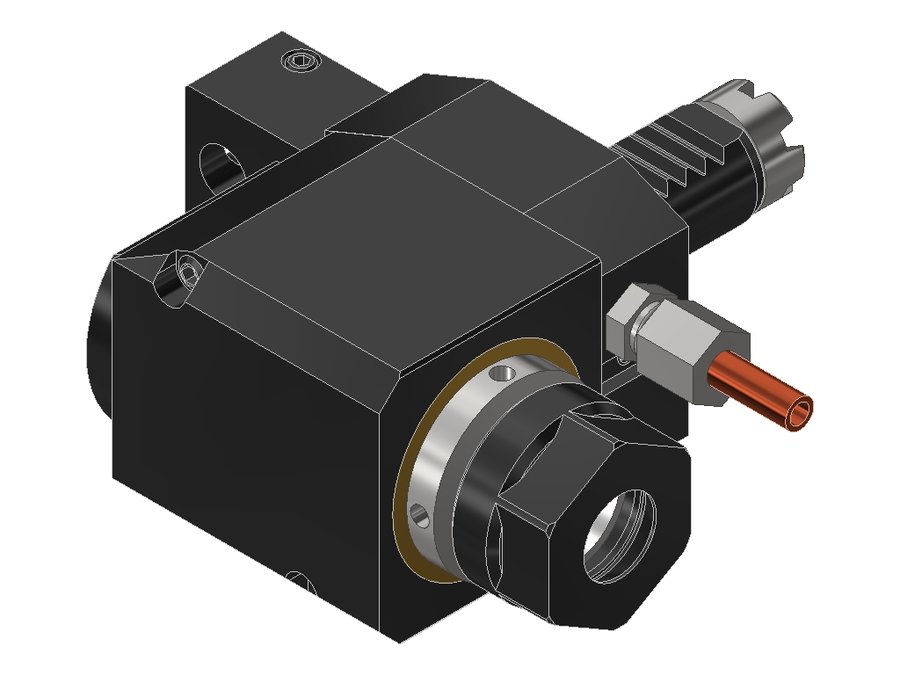

Головка приводная радиальная сверлильно-фрезерная EWS 60.2020TOEMR, хвостовик Ø20, под цанги ER20 (Ø2–13 мм), код 200 428E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV02000115 |
| Код интерфейса инструмента | SZD02000295 |
| Размер цанги | ER20 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 20 мм |
| Исполнение | правое |
| Присоединение к станку | VDI20 |
| Присоединение инструмента | цанга ER20 |
| Функциональная длина | 45 мм |
| Вылет LPR | 68 мм |
| Масса | 1,603 кг |
| Высота | 50 мм |
| Общая длина | 112 мм |
| Ширина | 90 мм |
| Заказной номер EWS | 113259 |
| Радиальная высота | 25 мм |
| Радиальная ширина | 31,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 10 Н·м |
| Функциональная ширина | 58,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60V55482L | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V55482R | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V55482RI1 | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V55482RIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.2020C100RLIKDWIM | 20 | VDI20 | цанга ER20 | 64 | 90 | 148,5 | |
| 60.2020C100RLWIM | 20 | VDI20 | цанга ER20 | 64 | 90 | 148,5 | |
| 60.2020TOEMR | 20 | VDI20 | цанга ER20 | 45 | 68 | 112 | Текущая |
| 60.2525ABCRLI1IM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDGLVIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.2020TOEMR.
Гайки цанговые1
- 120Гайка EWS 120, 120, UM/RD
Ключи и отвёртки1
- DIN1810 B - 34X36Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 34X36
