EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2525ABCRLIM

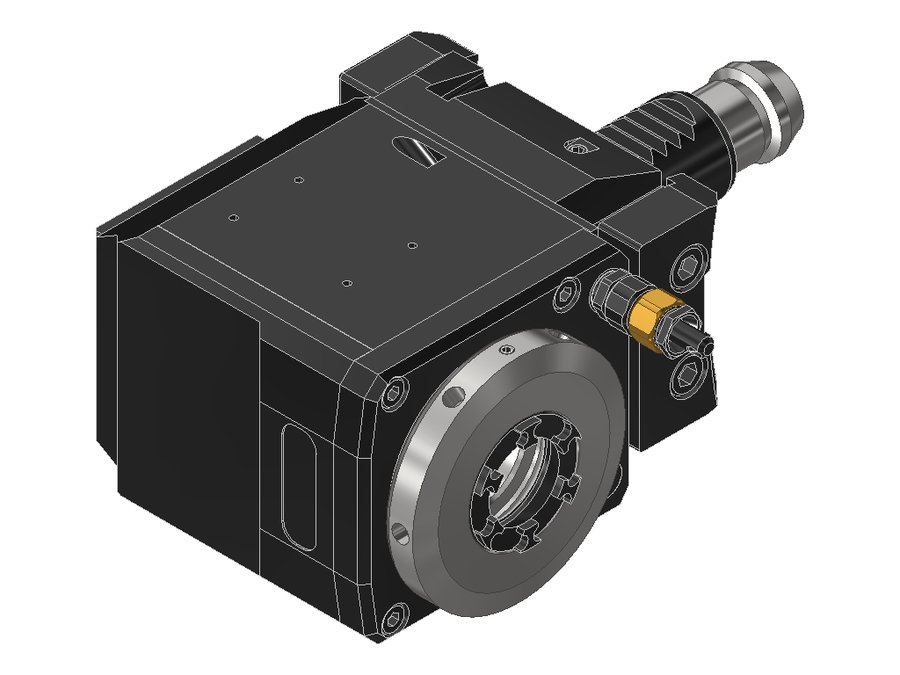

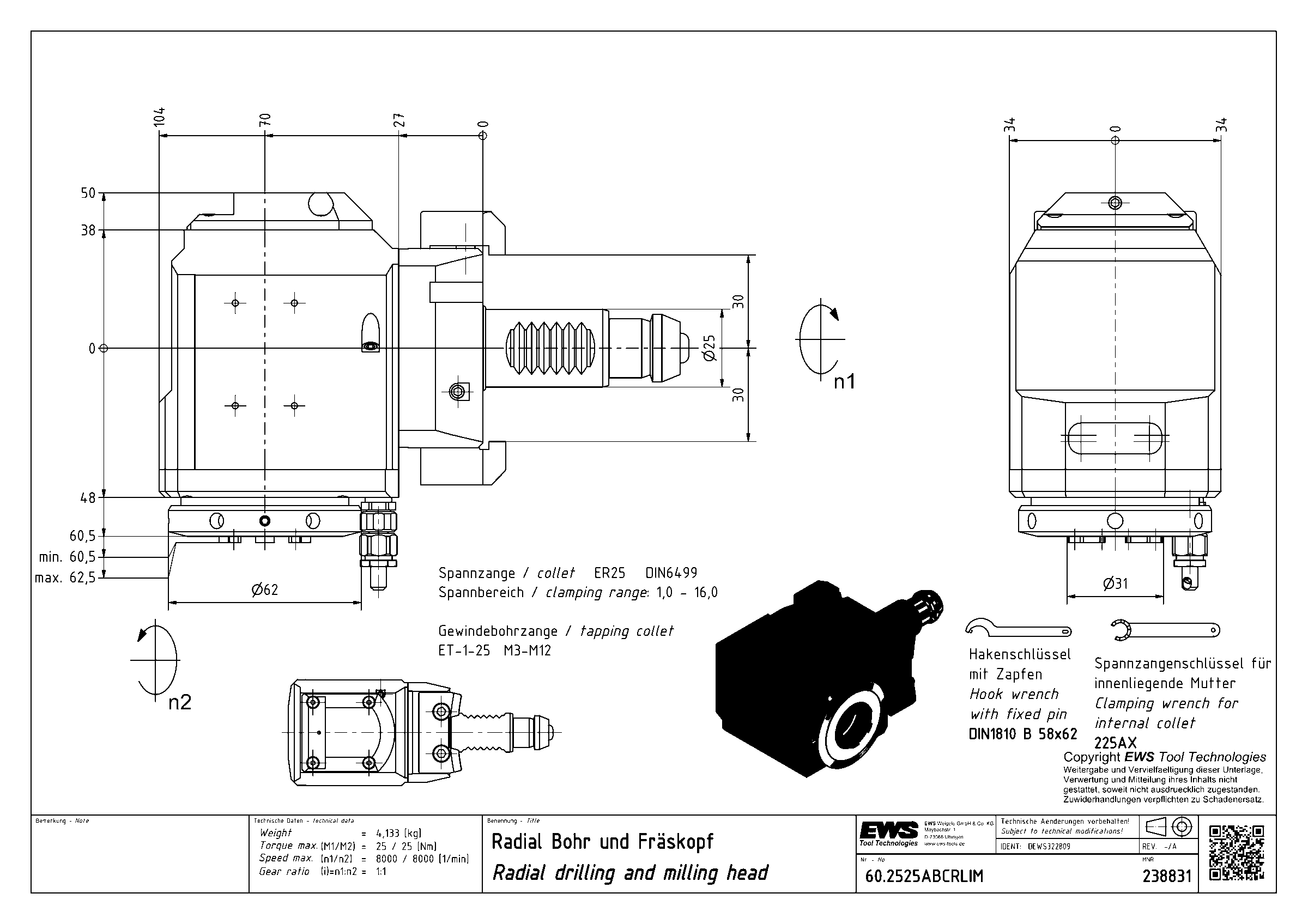

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525ABCRLIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | упорно-зажимная планка |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | Bevel gear |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 70 мм |
| Вылет LPR | 104 мм |
| Масса | 4,133 кг |
| Высота | 68 мм |
| Общая длина | 170,1 мм |
| Ширина | 110,5 мм |
| Заказной номер EWS | 238831 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 50 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 60,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.2020C100RLWIM | 20 | VDI20 | цанга ER20 | 64 | 90 | 148,5 | |
| 60.2020TOEMR | 20 | VDI20 | цанга ER20 | 45 | 68 | 112 | |
| 60.2525ABCRLI1IM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDGLVIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIKDWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | |
| 60.2525ABCRLIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 170,1 | Текущая |
| 60.2525DE332RLIKCIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525DE332RLIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525DG200RLIKCWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525DG200RLWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525DTDRLIKCIMX75 | 25 | VDI25 | цанга ER25 | 75 | 109 | 181 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.2525ABCRLIM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
