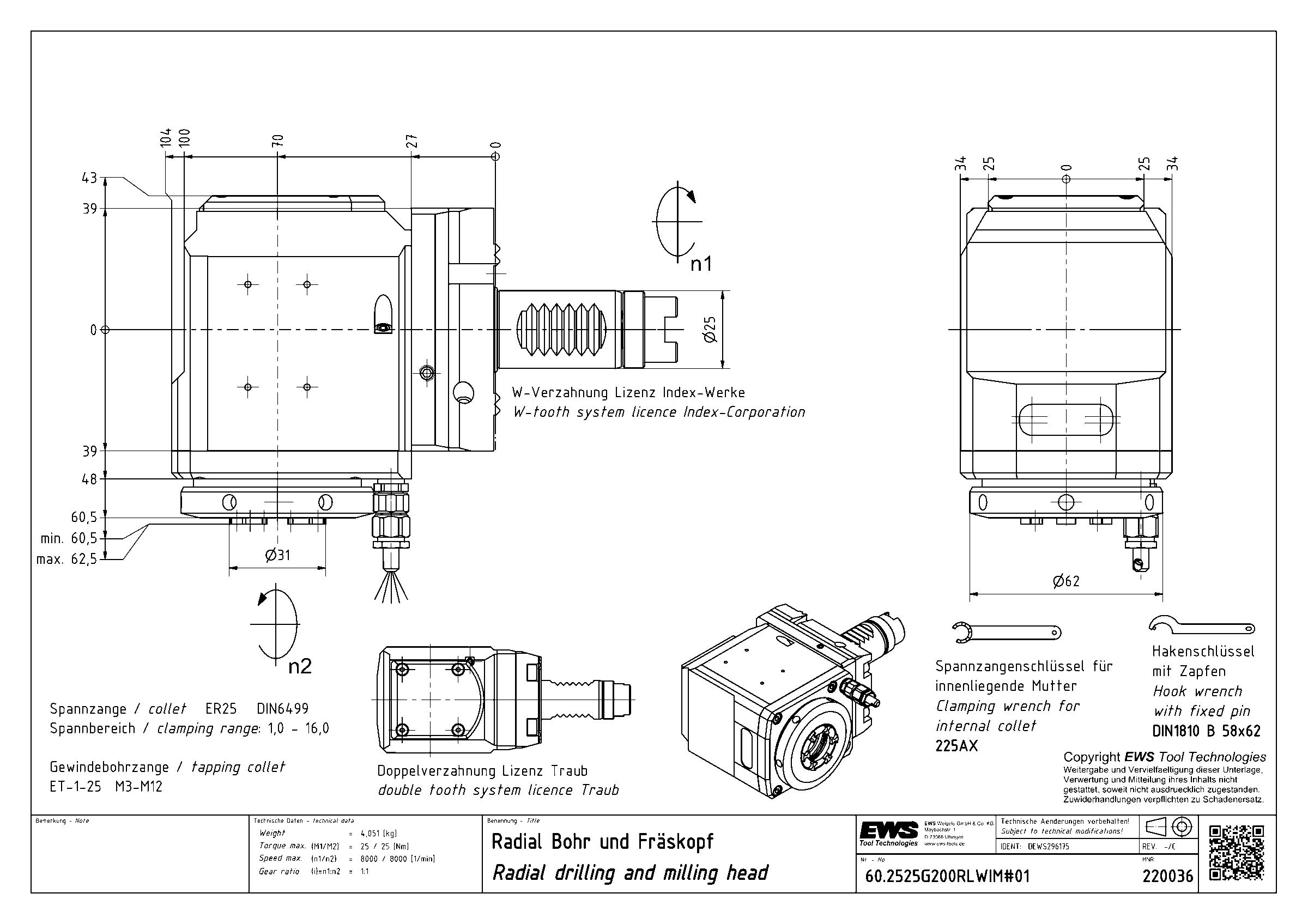

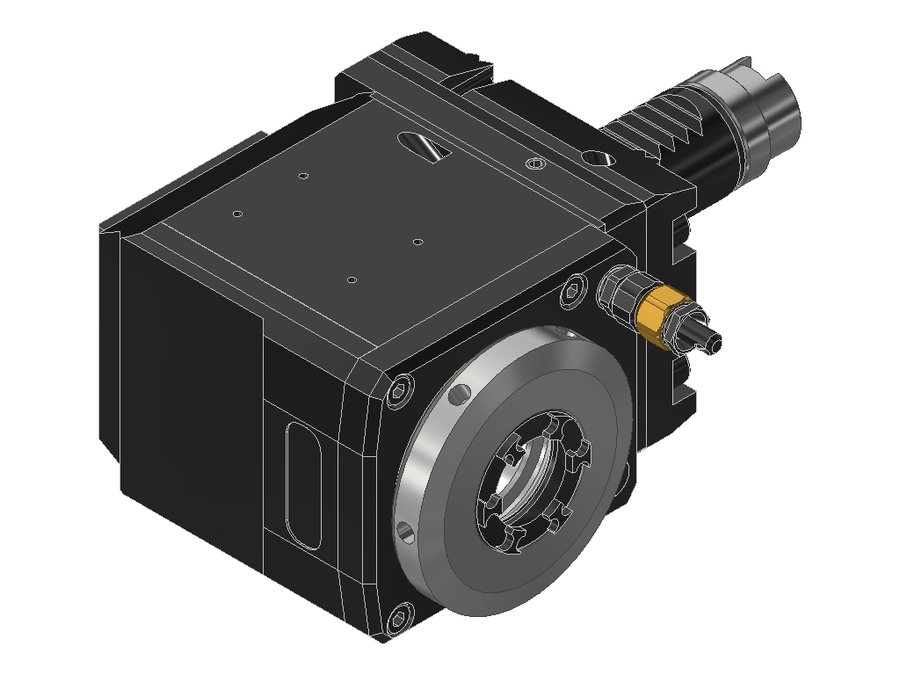

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525G200RLWIM#01, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.2525G200RLWIM#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525G200RLWIM#01, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездеW-зубчатое соединение
Код интерфейса станкаZYW02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина70 мм
Вылет LPR104 мм
Масса4,051 кг
Высота68 мм
Общая длина162,5 мм
Ширина103,5 мм
Заказной номер EWS220036
Радиальная высота34 мм
Радиальная ширина43 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина60,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.2525G200RLWIM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.2525G200RLIKDIM25VDI25цанга ER2570104162,5
60.2525G200RLIKDVIM#0125VDI25цанга ER2570104162,5
60.2525G200RLIKDWIM#0125VDI25цанга ER2570104162,5
60.2525G200RLIKDWIMX9025VDI25цанга ER2590124182,5
60.2525G200RLIM#0125VDI25цанга ER2570104162,5
60.2525G200RLVIM#0125VDI25цанга ER2570104162,5
60.2525G200RLWIM#0125VDI25цанга ER2570104162,5Текущая
60.2525KRG200RLIKDGLWIM25VDI25цанга ER2570104162,5
60.2525KRG200RLVIM#0125VDI25цанга ER2570104162,5
60.2525KRG200RLWIM25VDI25цанга ER2570104162,5
60.2525KRL5480RLIKDIM25VDI25цанга ER2575109166
60.2525L5480RLIKDIM25VDI25цанга ER2575109166

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.2525G200RLWIM#01.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
