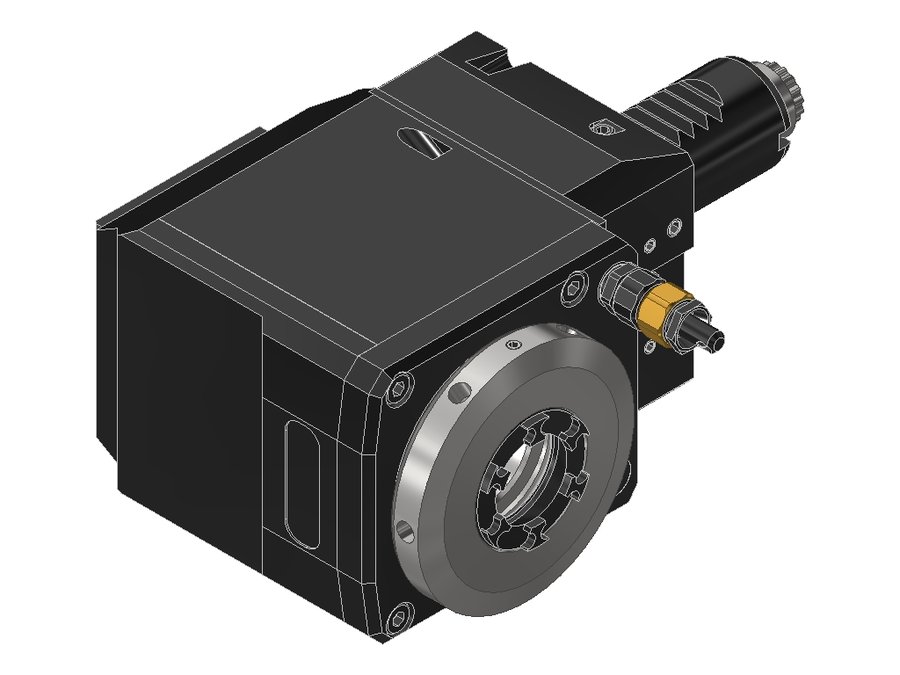

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525KRL5480RLIKDIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2525KRL5480RLIKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525KRL5480RLIKDIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина75 мм
Вылет LPR109 мм
Масса3,972 кг
Высота68 мм
Общая длина166 мм
Ширина110,5 мм
Заказной номер EWS226723
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент25 Н·м
Функциональная ширина60,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.2525G200RLIM#0125VDI25цанга ER2570104162,5
60.2525G200RLVIM#0125VDI25цанга ER2570104162,5
60.2525G200RLWIM#0125VDI25цанга ER2570104162,5
60.2525KRG200RLIKDGLWIM25VDI25цанга ER2570104162,5
60.2525KRG200RLVIM#0125VDI25цанга ER2570104162,5
60.2525KRG200RLWIM25VDI25цанга ER2570104162,5
60.2525KRL5480RLIKDIM25VDI25цанга ER2575109166Текущая
60.2525L5480RLIKDIM25VDI25цанга ER2575109166
60.2525L5480RLIM#0125VDI25цанга ER2575109166
60.2525L5480RLTFLIM25VDI25цанга ER2575109166
60.2525L5480RLTFRIM25VDI25цанга ER2575109166
60.2525LD5480RLIKCIM25VDI25цанга ER2575109166
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.2525KRL5480RLIKDIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Документы по позиции

Для этой позиции документы пока не привязаны.
