EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.2525L5480RLTFLIM

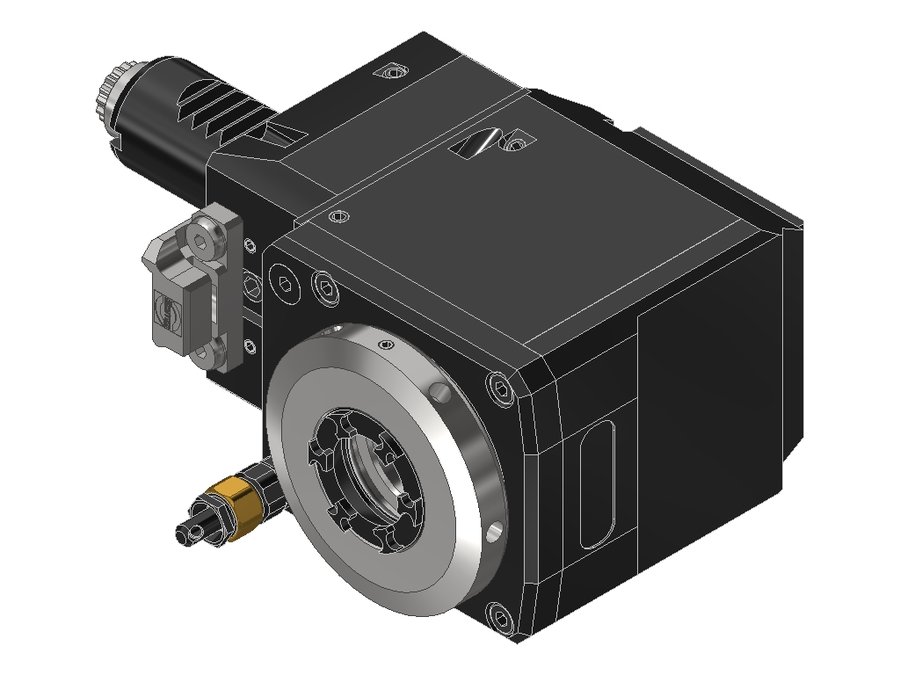

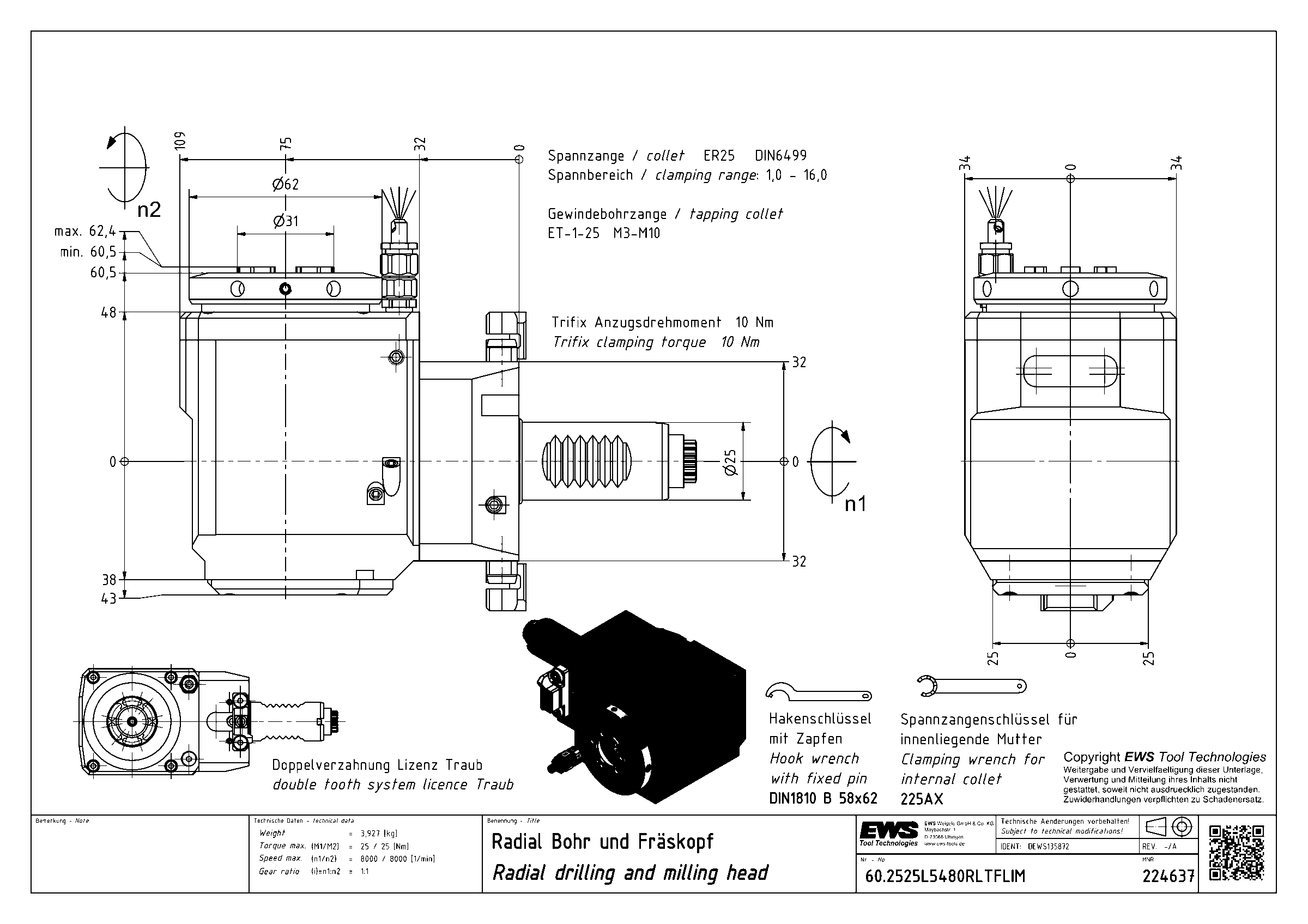

Головка приводная радиальная сверлильно-фрезерная EWS 60.2525L5480RLTFLIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 25 мм |
| Исполнение | левое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 75 мм |
| Вылет LPR | 109 мм |
| Масса | 3,927 кг |
| Высота | 68 мм |
| Общая длина | 166 мм |
| Ширина | 103,5 мм |
| Заказной номер EWS | 224637 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 43 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 60,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.2525KRG200RLIKDGLWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525KRG200RLVIM#01 | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525KRG200RLWIM | 25 | VDI25 | цанга ER25 | 70 | 104 | 162,5 | |
| 60.2525KRL5480RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525L5480RLIKDIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525L5480RLIM#01 | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525L5480RLTFLIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | Текущая |
| 60.2525L5480RLTFRIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525LD5480RLIKCIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525LD5480RLIKCTFLIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525LD5480RLIKCTFRIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 | |
| 60.2525LD5480RLIM | 25 | VDI25 | цанга ER25 | 75 | 109 | 166 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.2525L5480RLTFLIM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
