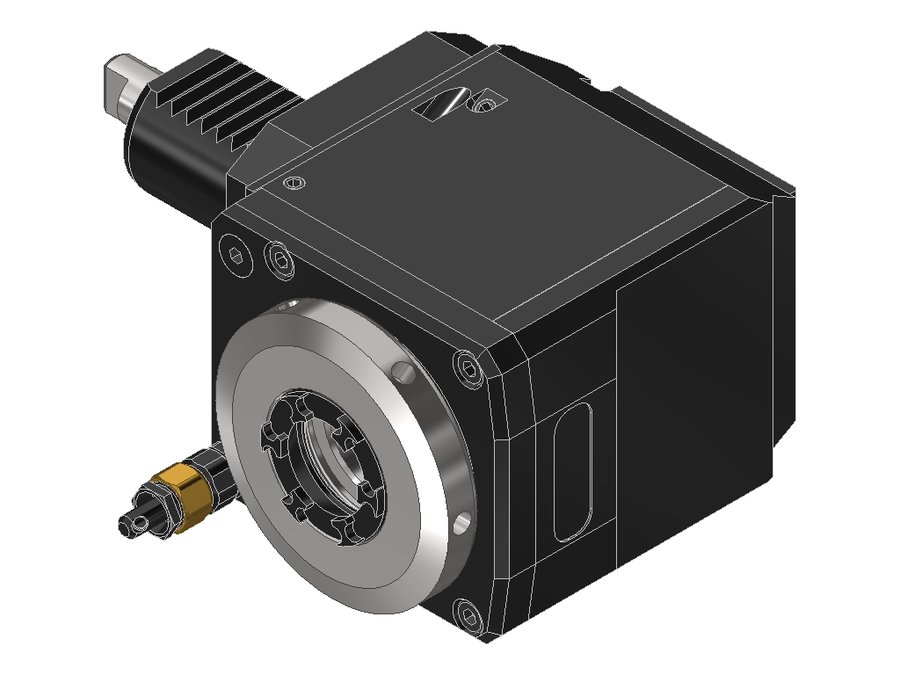

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025KR1809LIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.3025KR1809LIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025KR1809LIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина55 мм
Вылет LPR89 мм
Масса3,395 кг
Высота68 мм
Общая длина151 мм
Ширина103,5 мм
Заказной номер EWS231304
Радиальная высота34 мм
Радиальная ширина43 мм
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина60,5 мм

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

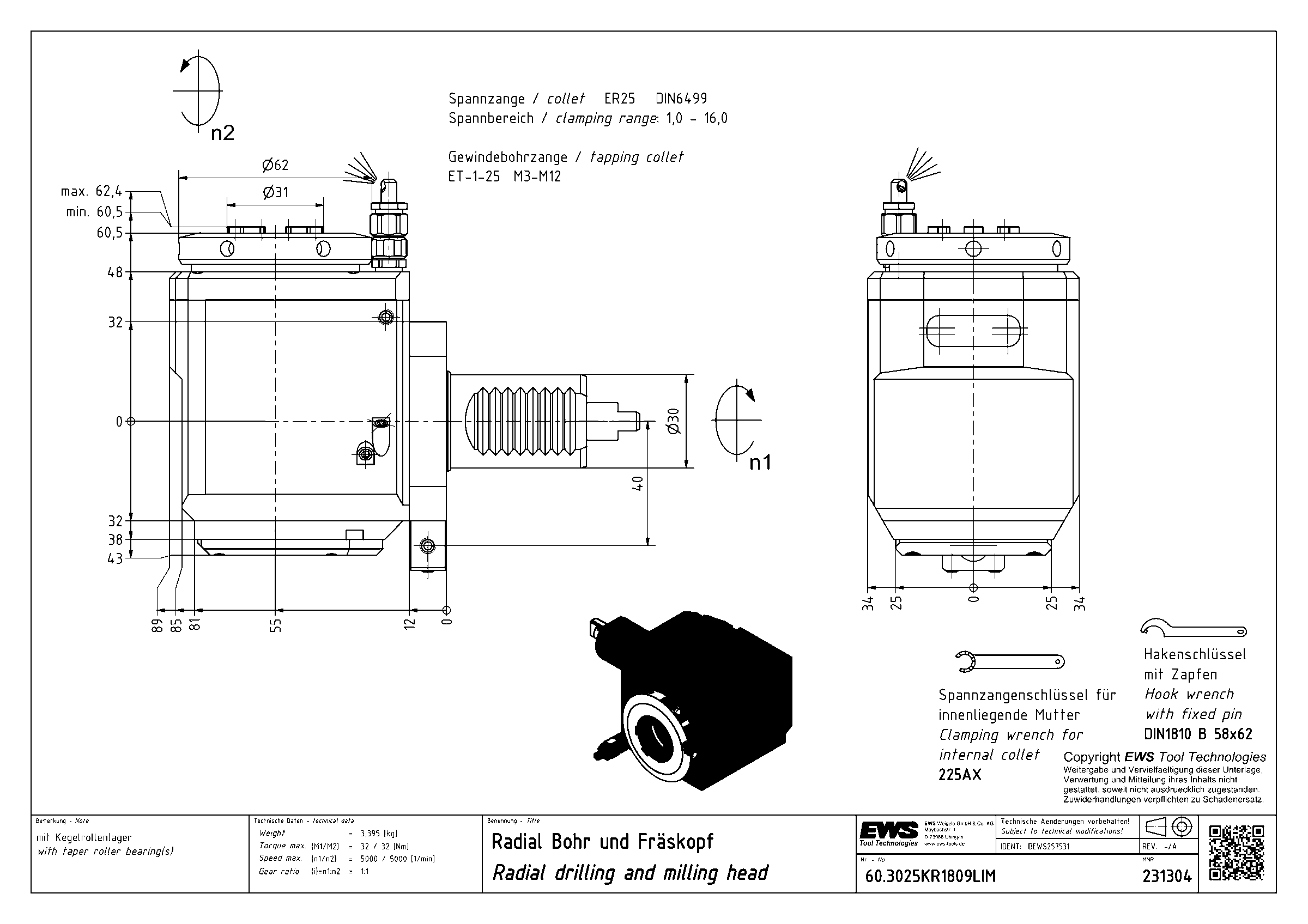

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
