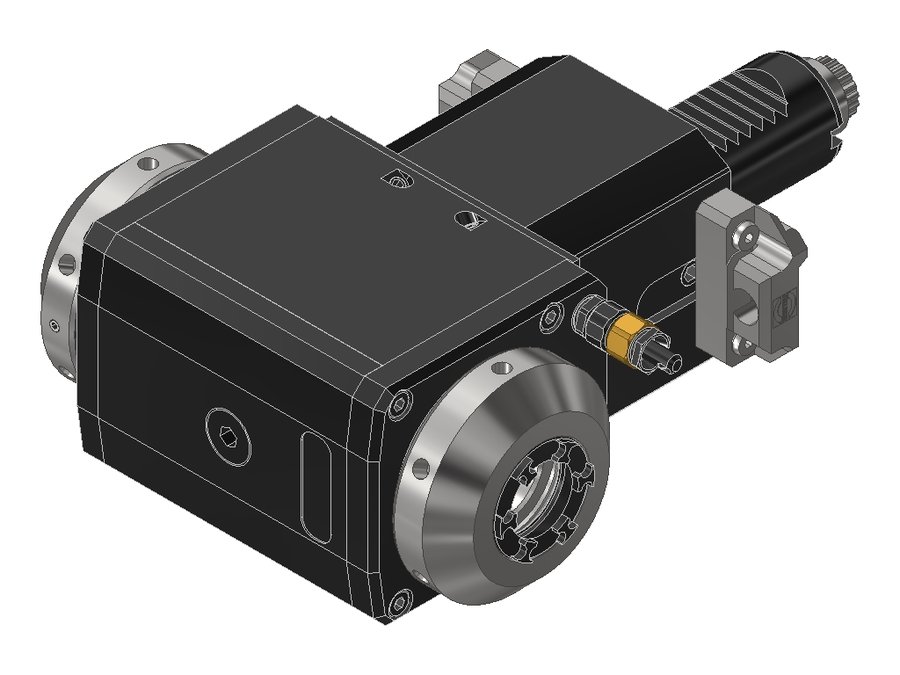

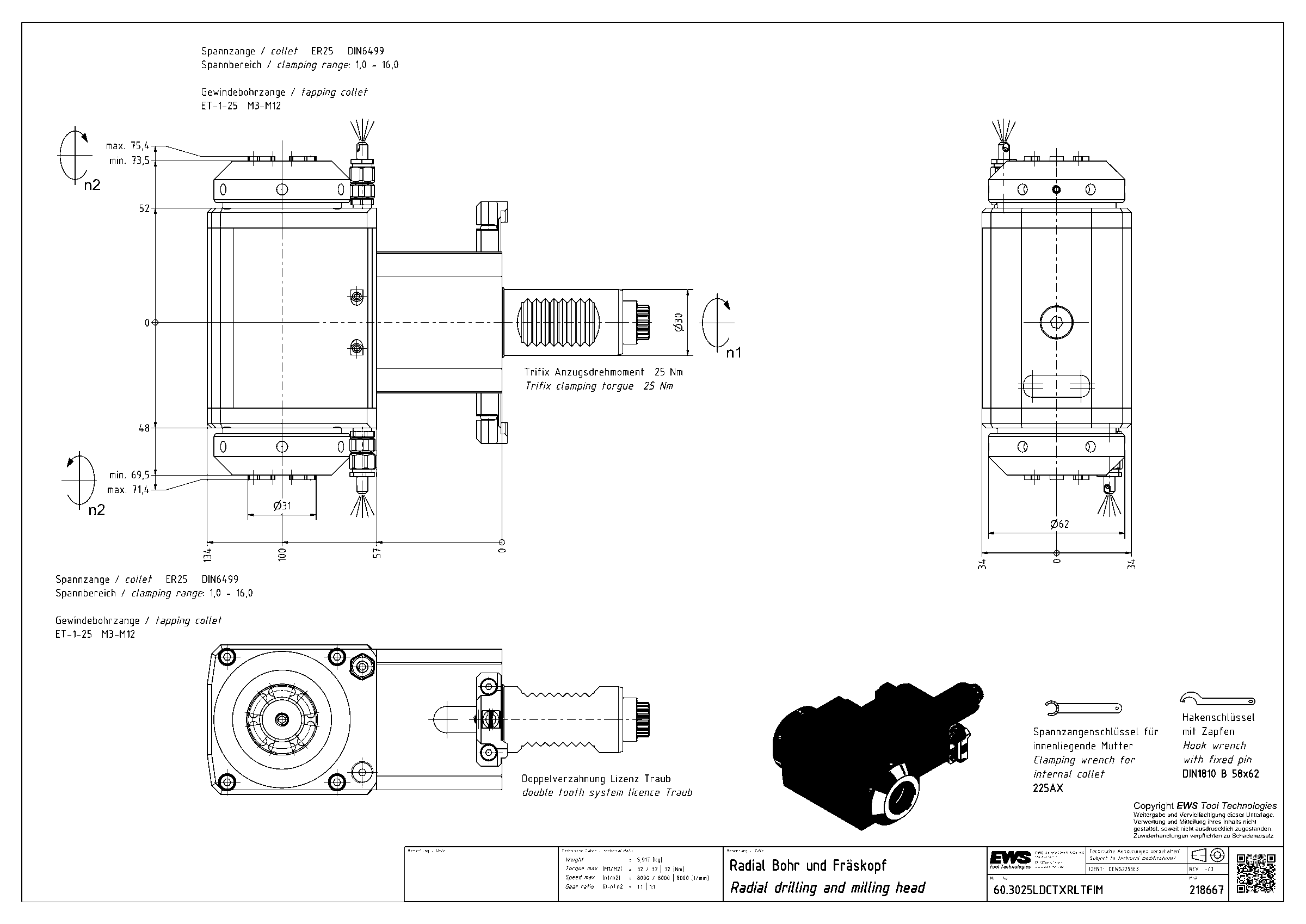

Головка приводная радиальная сверлильно-фрезерная EWS 60.3025LDCTXRLTFIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

• Диапазон зажима Ø2–16 мм
• Для цанги 250 430E
• При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
• Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
• Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

• Хвостовик VDI с двойной зубчатостью
• Державку можно повернуть на 180°
• Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

• Инструмент полностью предварительно настроен
• Ускоренная наладка станка
• Повторяемость < 6 мкм при вылете 200 мм
• Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Полигональное соединение вал–ступица
Новейшие серии наших инструментальных систем оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

• Меньшая вибрация шпинделя инструмента
• Существенно большая передаваемая мощность
• Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

• Отрыв уплотнительного элемента в зависимости от частоты вращения
• Отсутствие приработки шпинделя за счёт трения
• Снижение нагрева инструмента до 50 %
• Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

• Наружный подвод СОЖ открывается и закрывается одним поворотом
• Регулируемый расход СОЖ
