EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032CTXRLIKDI1IM

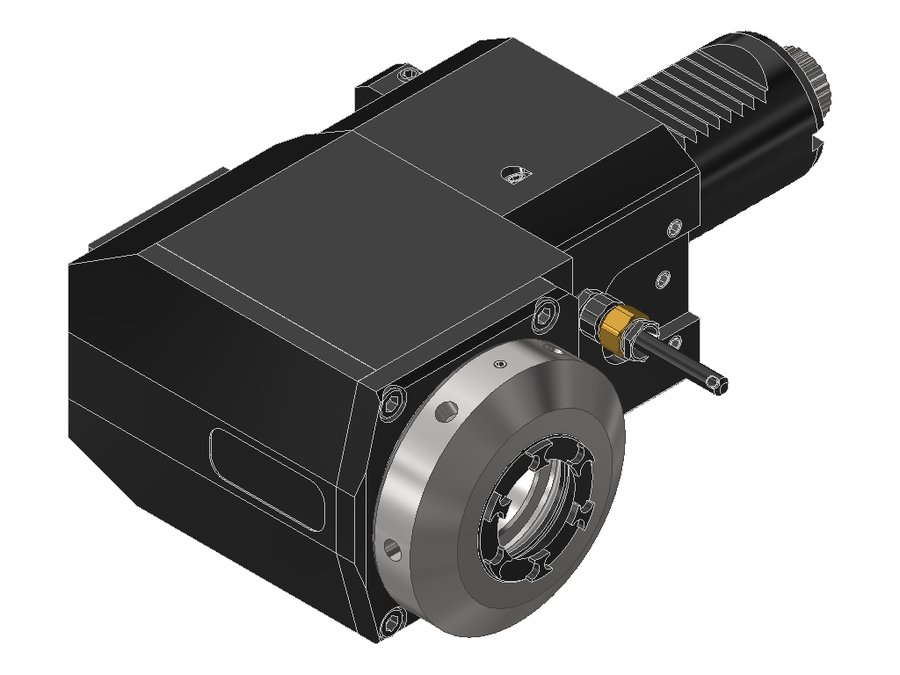

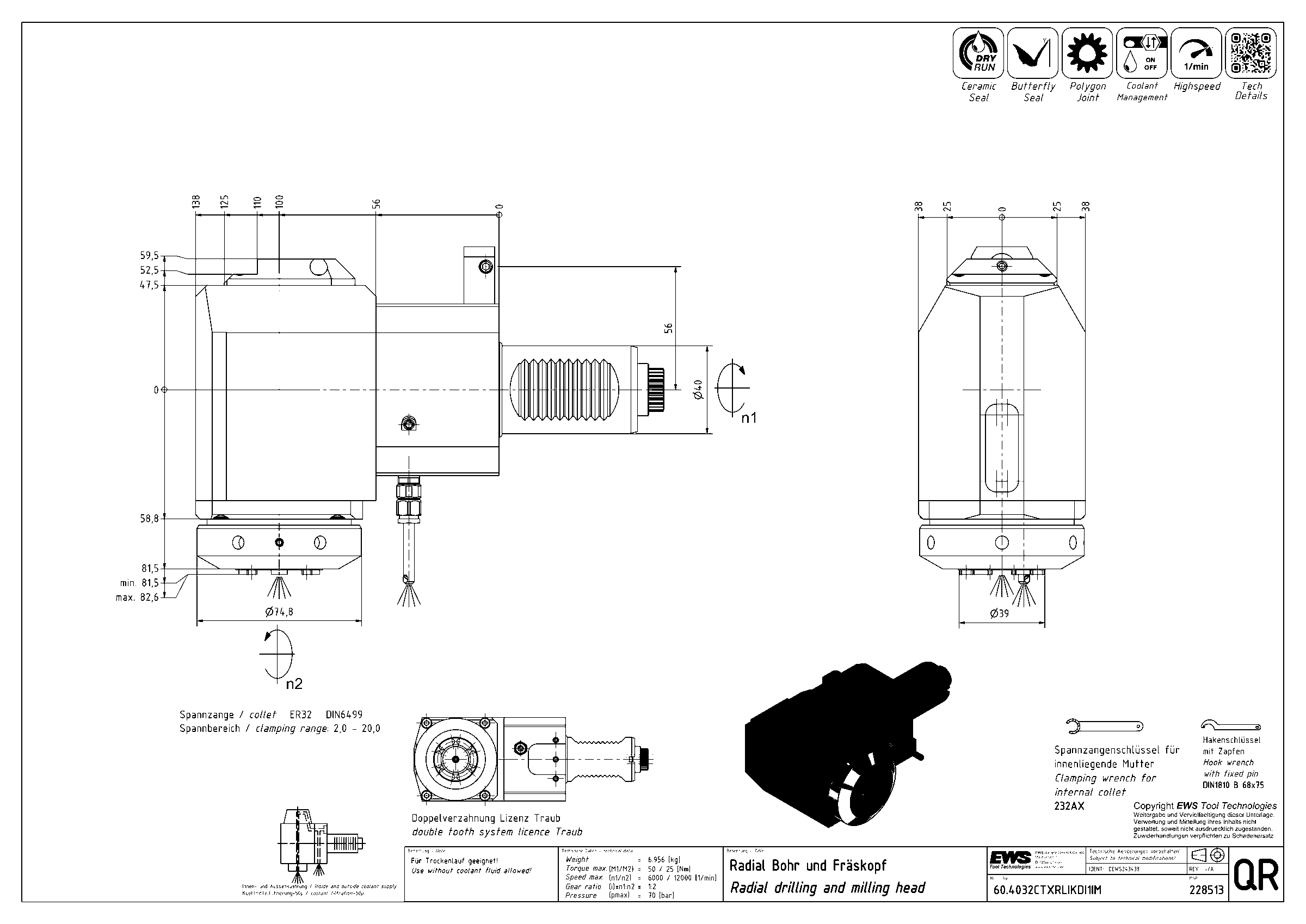

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032CTXRLIKDI1IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 138 мм |
| Масса | 6,956 кг |
| Высота | 76 мм |
| Общая длина | 213 мм |
| Ширина | 141 мм |
| Заказной номер EWS | 228513 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 81,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3025ZT1000RLIKDIMX100 | 30 | VDI30 | цанга ER25 | 100 | 134 | 232 | |
| 60.4020HYDCTXRLIKD | 40 | VDI40 | Hydraulic chuck Ø 20.0 | 100 | 138 | 213 | |
| 60.4020HYDCTXRLIKDTFR | 40 | VDI40 | Hydraulic chuck Ø 20.0 | 100 | 138 | 213 | |
| 60.4032CTXRLI1IM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLI1TFLIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLI1TFRIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLIKDI1IM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | Текущая |
| 60.4032CTXRLIKDIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLIKDIMX90 | 40 | VDI40 | цанга ER32 | — | — | — | |
| 60.4032CTXRLIKDTFLIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLIKDTFRIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032CTXRLIKDI1IM.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
