EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032DCTXRLIKDTFLIM#01

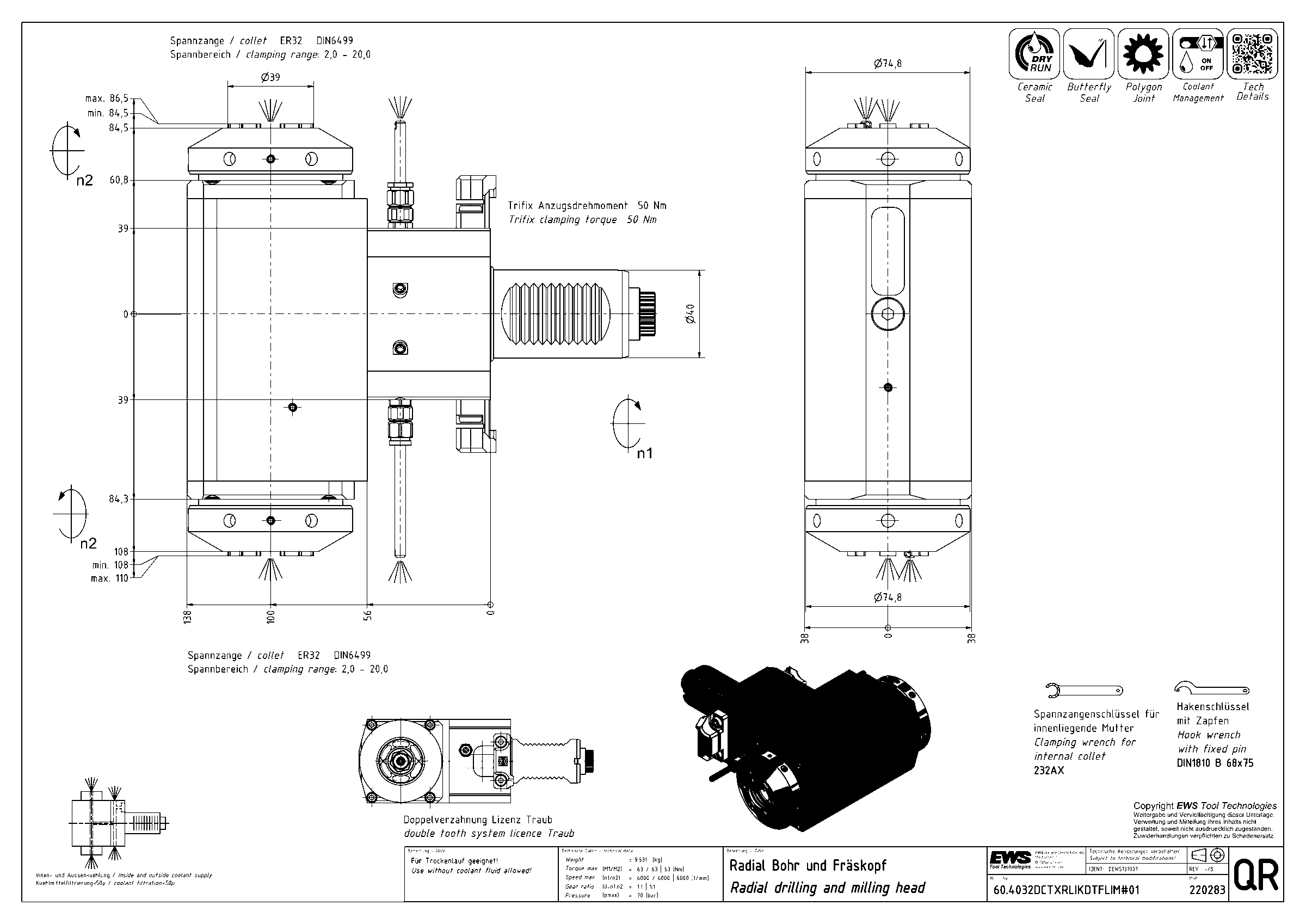

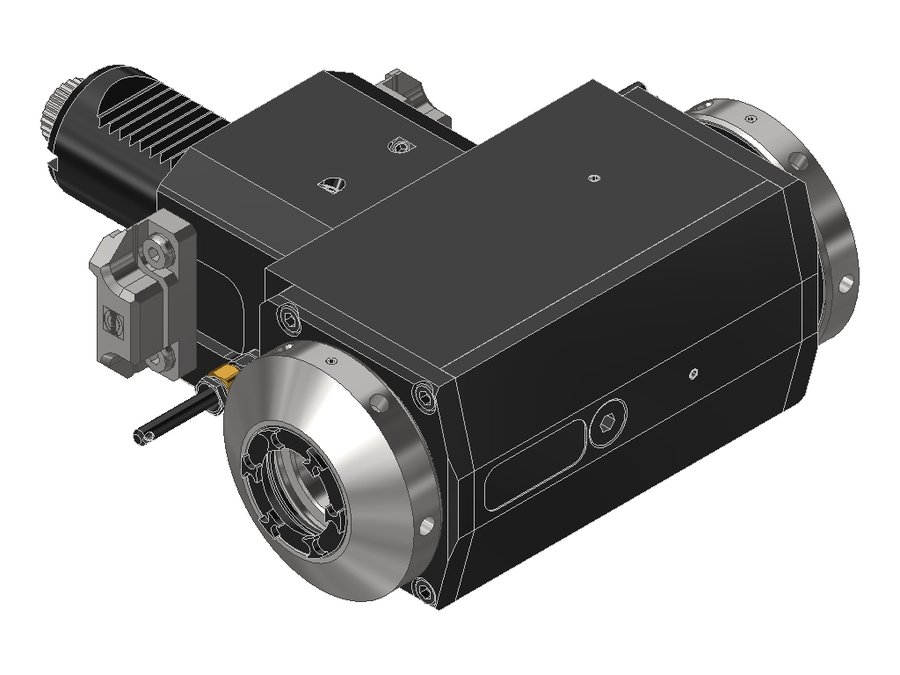

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032DCTXRLIKDTFLIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | Trifix |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 138 мм |
| Масса | 9,58 кг |
| Высота | 76 мм |
| Общая длина | 213 мм |
| Заказной номер EWS | 220283 |
| Радиальная высота | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 108 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032CTXRLIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLTFLIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032CTXRLTFRIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032D1809RLIKDPIN56X100IM | 40 | VDI40 | цанга ER32 | 100 | 138 | 210 | |
| 60.4032D1809RLPIN56IMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 210 | |
| 60.4032DCTXRLIKDIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DCTXRLIKDTFLIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | Текущая |
| 60.4032DCTXRLIKDTFRIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DCTXRLIM#01 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DCTXRLTFIM | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032DE365RLIKDIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032DE365RLIKDIMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032DCTXRLIKDTFLIM#01.
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Ключи и отвёртки1
- 232AXКлюч для зажимной гайки EWS 232AX
