EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032LB25LGLIM#01

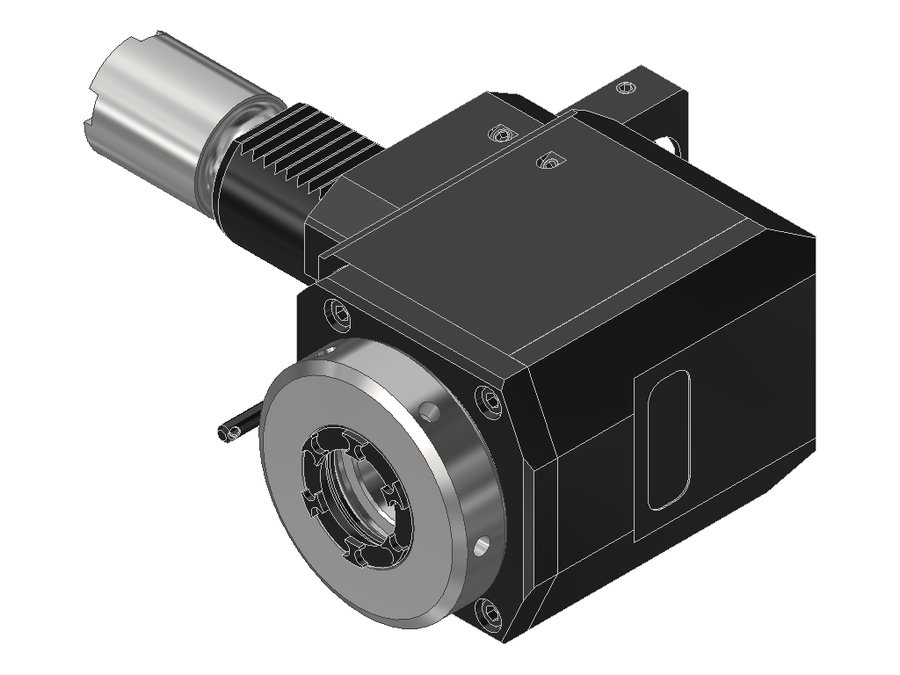

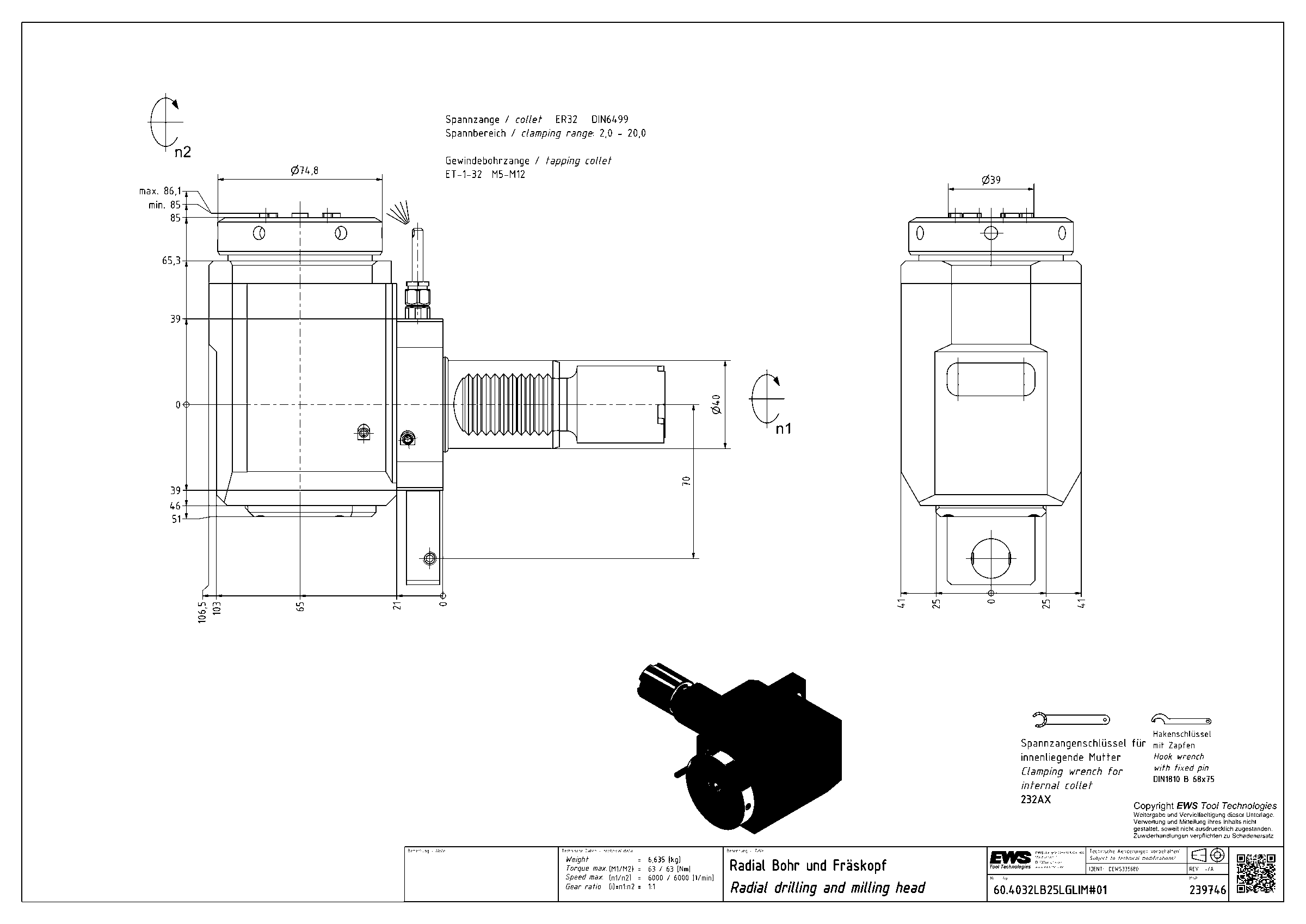

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032LB25LGLIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65 мм |
| Вылет LPR | 106,5 мм |
| Масса | 6,635 кг |
| Высота | 82 мм |
| Общая длина | 207,5 мм |
| Ширина | 136 мм |
| Заказной номер EWS | 239746 |
| Радиальная высота | 41 мм |
| Радиальная ширина | 51 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 85 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032KCTXRLIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 178 | |
| 60.4032KR1809RIKDIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 178,5 | |
| 60.4032KR1809RIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 178,5 | |
| 60.4032KRSQT15RIKDIM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 171,5 | 249,5 | |
| 60.4032LB15LIKDIM#01 | 40 | VDI40 | цанга ER32 | 65 | 103 | 196 | |
| 60.4032LB15LIM#01 | 40 | VDI40 | цанга ER32 | 65 | 103 | 196 | |
| 60.4032LB25LGLIM#01 | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 207,5 | Текущая |
| 60.4032LB25LIKDGLIM | 40 | VDI40 | цанга ER32 | 65 | 106,5 | 207,5 | |
| 60.4032LB25LIM#01 | 40 | VDI40 | цанга ER32 | 65 | 103 | 204 | |
| 60.4032LCTXRLIKDIM#01 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032LCTXRLIKDTFLIM-PL | 40 | VDI40 Proline | цанга ER32 | 120 | 158 | 233 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.4032LB25LGLIM#01.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
