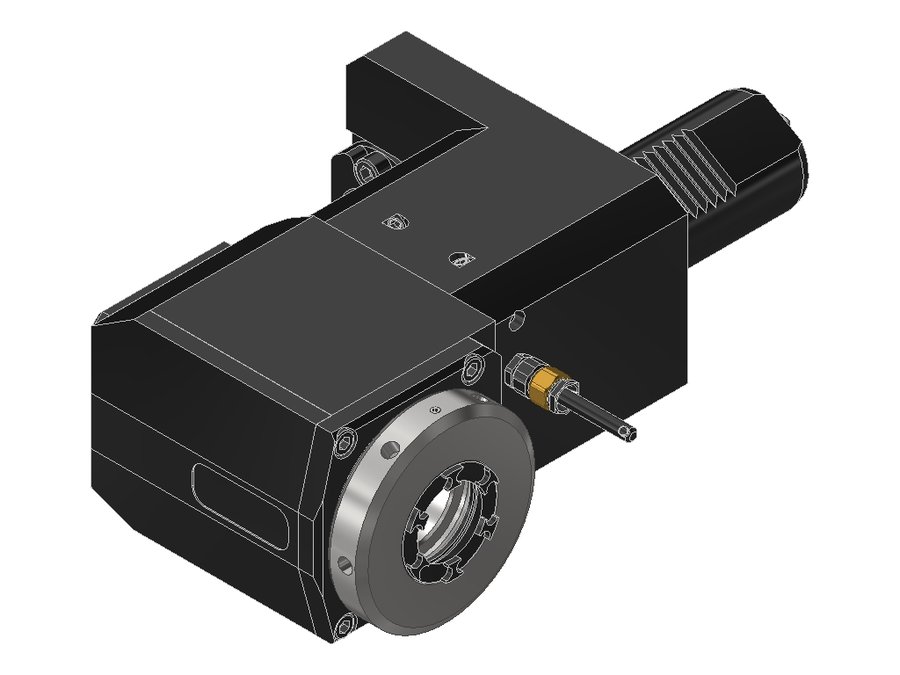

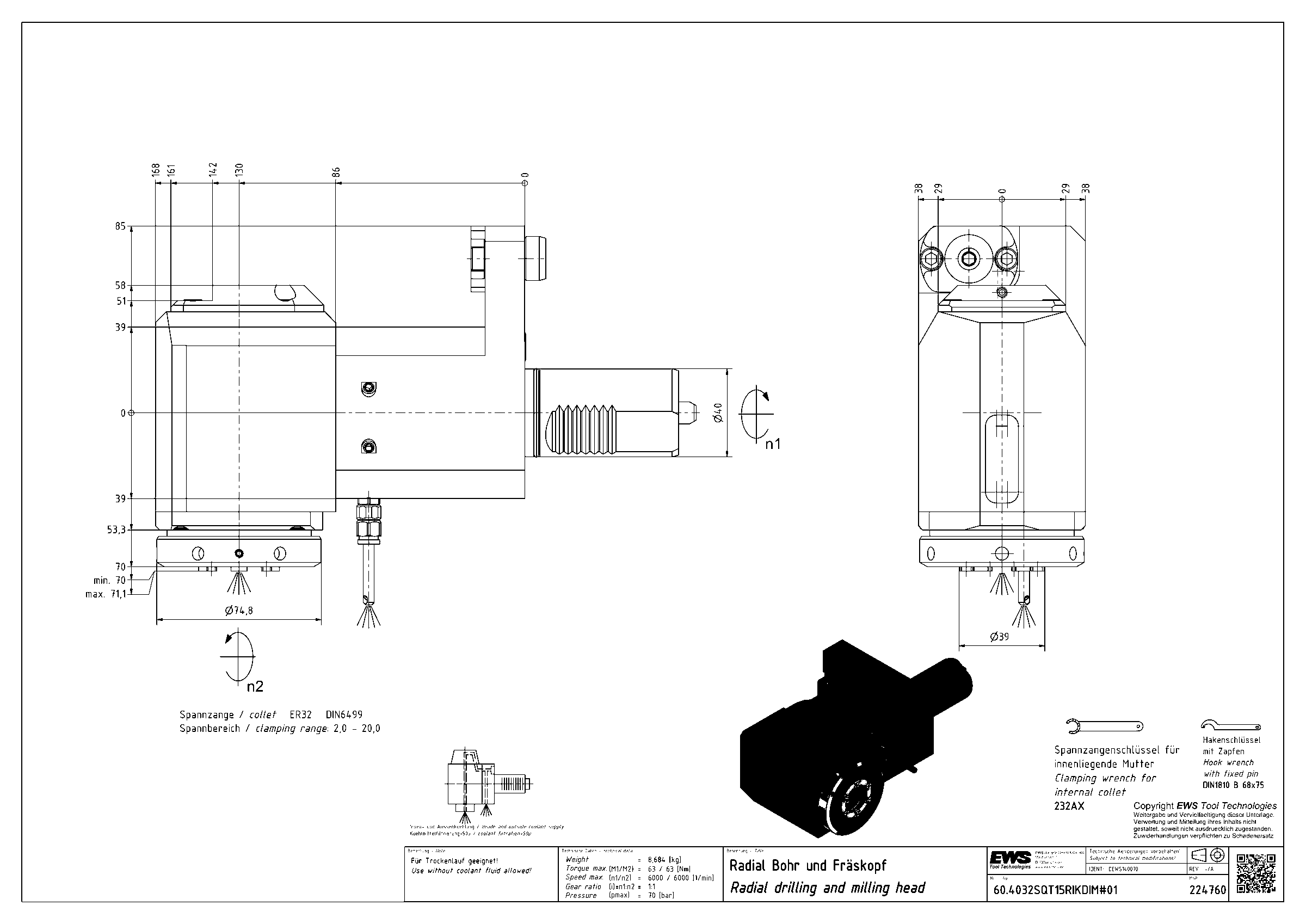

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032SQT15RIKDIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032SQT15RIKDIM#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032SQT15RIKDIM#01, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV04000315
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40 shaft rotated 30°
Присоединение инструментацанга ER32
Функциональная длина130 мм
Вылет LPR168 мм
Масса8,684 кг
Высота76 мм
Общая длина246 мм
Ширина128 мм
Заказной номер EWS224760
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032SQT10LIMX10040VDI40 shaft rotated 30°цанга ER32100138199
60.4032SQT10RIKDIMX10040VDI40 shaft rotated 30°цанга ER32100138199
60.4032SQT10RIMX10040VDI40 shaft rotated 30°цанга ER32100138199
60.4032SQT15LIKDIM40VDI40 shaft rotated 30°цанга ER32130168246
60.4032SQT15LIM40VDI40 shaft rotated 30°цанга ER32130168246
60.4032SQT15RIKDI1IM40VDI40 shaft rotated 30°цанга ER32130168246
60.4032SQT15RIKDIM#0140VDI40 shaft rotated 30°цанга ER32130168246Текущая
60.4032SQT15RIM40VDI40 shaft rotated 30°цанга ER32130168246
60.4032TNARLIKDPIN63IM40VDI40цанга ER3265103178
60.4032TNARLPIN63IM40VDI40цанга ER3265103178
60.4032TOEMLIM40VDI40цанга ER3265103171
60.4032TOEMRIKDIM40VDI40цанга ER3265103171
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032SQT15RIKDIM#01.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 68X75

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40, MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Документы по позиции

Для этой позиции документы пока не привязаны.
