EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525D1809PFIKDIMX85

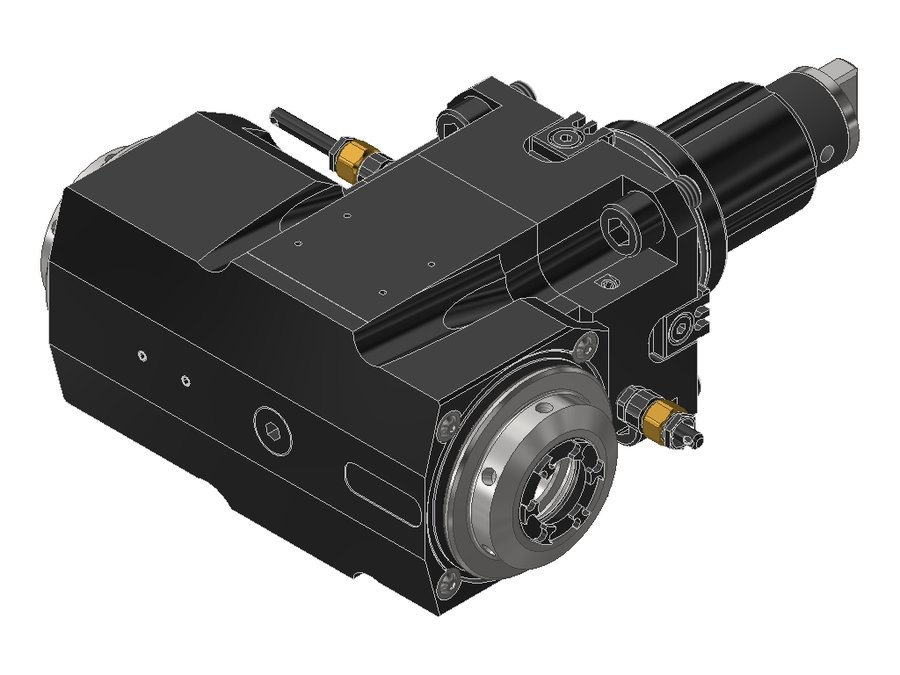

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525D1809PFIKDIMX85, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 119 мм |
| Масса | 9,439 кг |
| Высота | 79 мм |
| Общая длина | 223 мм |
| Заказной номер EWS | 230223 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 103,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525BIG1809IKDGLIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809IKDGLIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525BIG1809IKDI1IMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525BIG1809IKDI1IMX100#01 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525D1809PFIKDIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.5525D1809PFIKDIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.5525D1809PFIKDIMX85 | 55 | BMT55 | цанга ER25 | 85 | 119 | 223 | Текущая |
| 60.5525D1809PFIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.5525D1809PFIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.5525D1809PFIMX85 | 55 | BMT55 | цанга ER25 | 85 | 119 | 223 | |
| 60.5525DBIG1809IKDIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525DBIG1809IKDIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525D1809PFIKDIMX85.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
