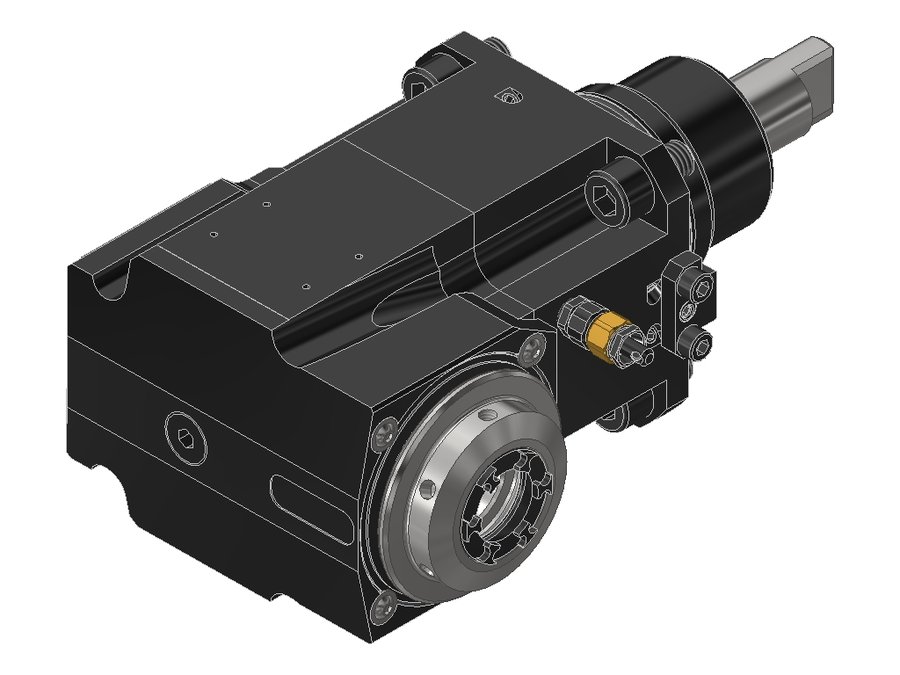

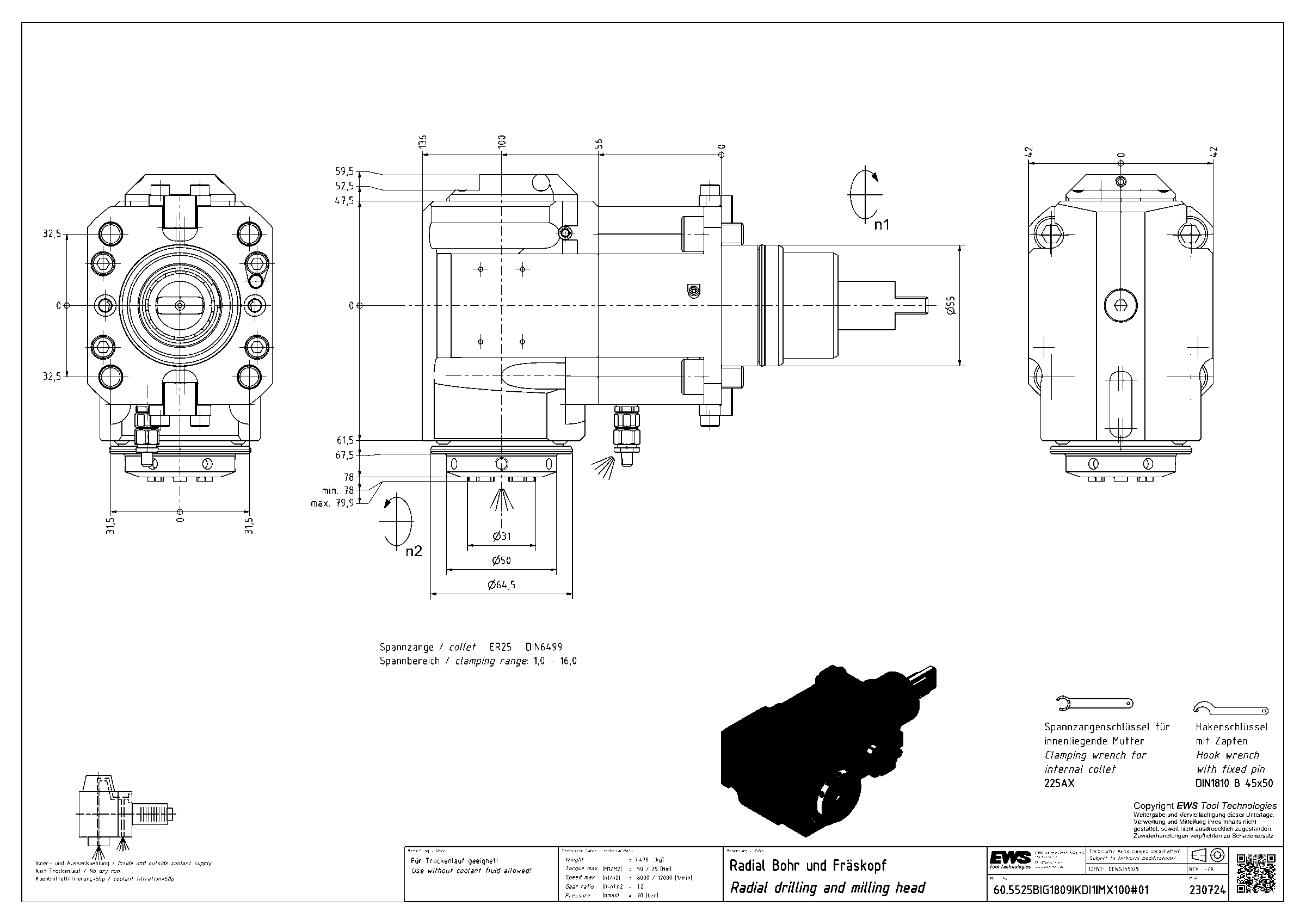

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525BIG1809IKDI1IMX100#01, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.5525BIG1809IKDI1IMX100#01

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525BIG1809IKDI1IMX100#01, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениеправое
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина100 мм
Вылет LPR136 мм
Масса7,479 кг
Высота84 мм
Общая длина230 мм
Ширина137,5 мм
Заказной номер EWS230724
Радиальная ширина59,5 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина78 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.5525BIG1809IKDI1IMX100#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5525BIG1809GLIMX10055BMT55 Bigliaцанга ER25100136230
60.5525BIG1809I1IMX70#0155BMT55 Bigliaцанга ER2570106200
60.5525BIG1809I1IMX100#0155BMT55 Bigliaцанга ER25100136230
60.5525BIG1809IKDGLIMX7055BMT55 Bigliaцанга ER2570106200
60.5525BIG1809IKDGLIMX10055BMT55 Bigliaцанга ER25100136230
60.5525BIG1809IKDI1IMX7055BMT55 Bigliaцанга ER2570106200
60.5525BIG1809IKDI1IMX100#0155BMT55 Bigliaцанга ER25100136230Текущая
60.5525D1809PFIKDIM55BMT55цанга ER256096200
60.5525D1809PFIKDIMX7055BMT55цанга ER2570106210
60.5525D1809PFIKDIMX8555BMT55цанга ER2585119223
60.5525D1809PFIM55BMT55цанга ER256096200
60.5525D1809PFIMX7055BMT55цанга ER2570106210
