EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525DBIG1809IMX80

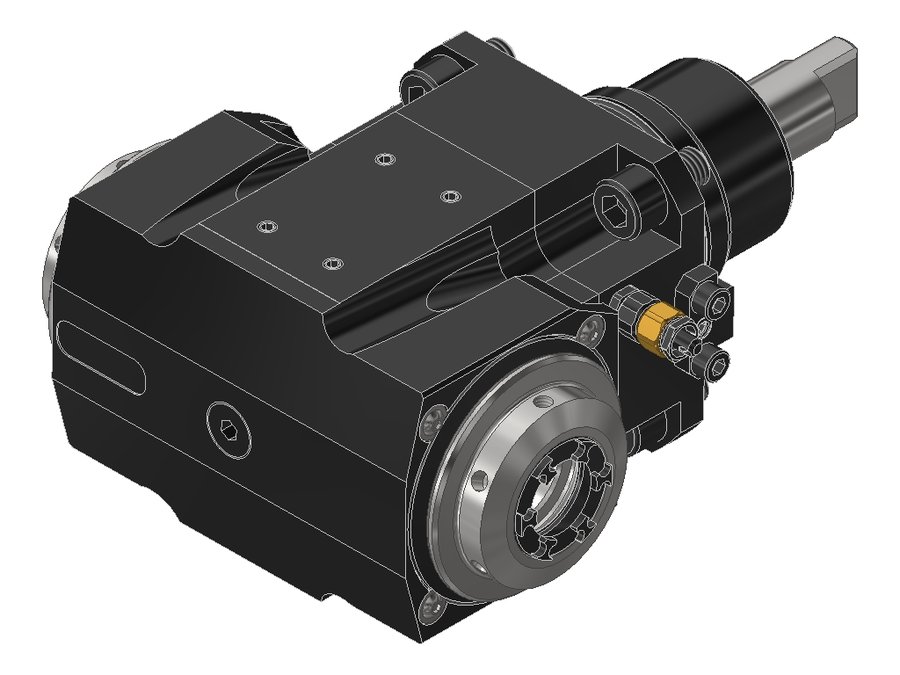

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525DBIG1809IMX80, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB063A5515 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 80 мм |
| Вылет LPR | 116 мм |
| Масса | 7,285 кг |
| Высота | 84 мм |
| Общая длина | 210 мм |
| Заказной номер EWS | 237194 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 76 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525D1809PFIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.5525D1809PFIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.5525D1809PFIMX85 | 55 | BMT55 | цанга ER25 | 85 | 119 | 223 | |
| 60.5525DBIG1809IKDIMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525DBIG1809IKDIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525DBIG1809IMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525DBIG1809IMX80 | 55 | BMT55 Biglia | цанга ER25 | 80 | 116 | 210 | Текущая |
| 60.5525DBIG1809IMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525DTS4000V15IKIM | 55 | BMT55F Takisawa | цанга ER25 | — | — | — | |
| 60.5525DTS4000V15IM | 55 | BMT55F Takisawa | цанга ER25 | 90 | 128 | 213 | |
| 60.5525DTW10IKCIMX60 | 55 | BMT55C | цанга ER25 | 60 | 94 | 202 | |
| 60.5525DTW10IMX60 | 55 | BMT55C | цанга ER25 | 60 | 94 | 202 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525DBIG1809IMX80.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
