EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.5525DTW10IKCIMX60

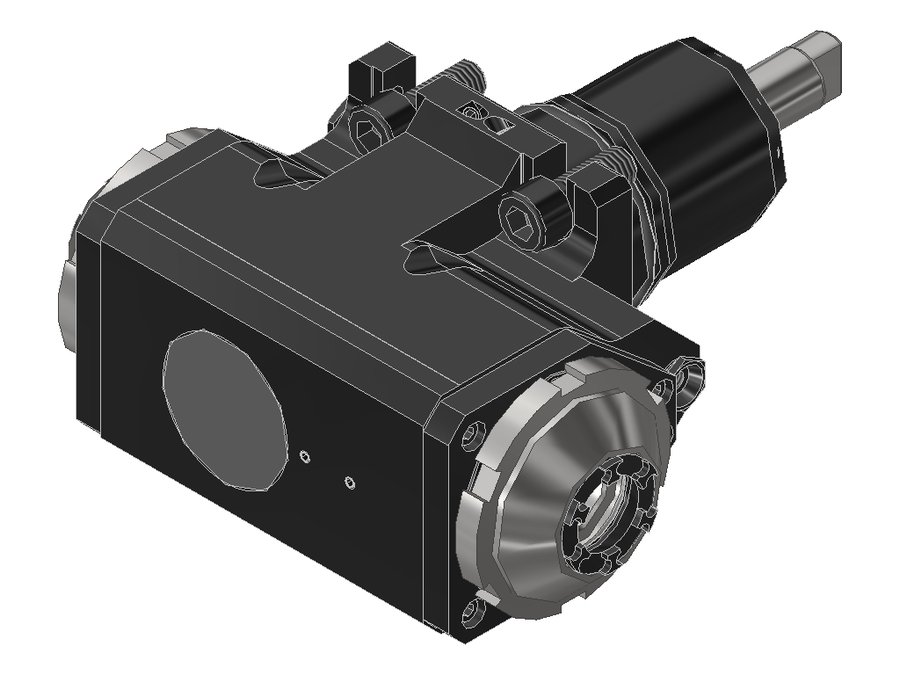

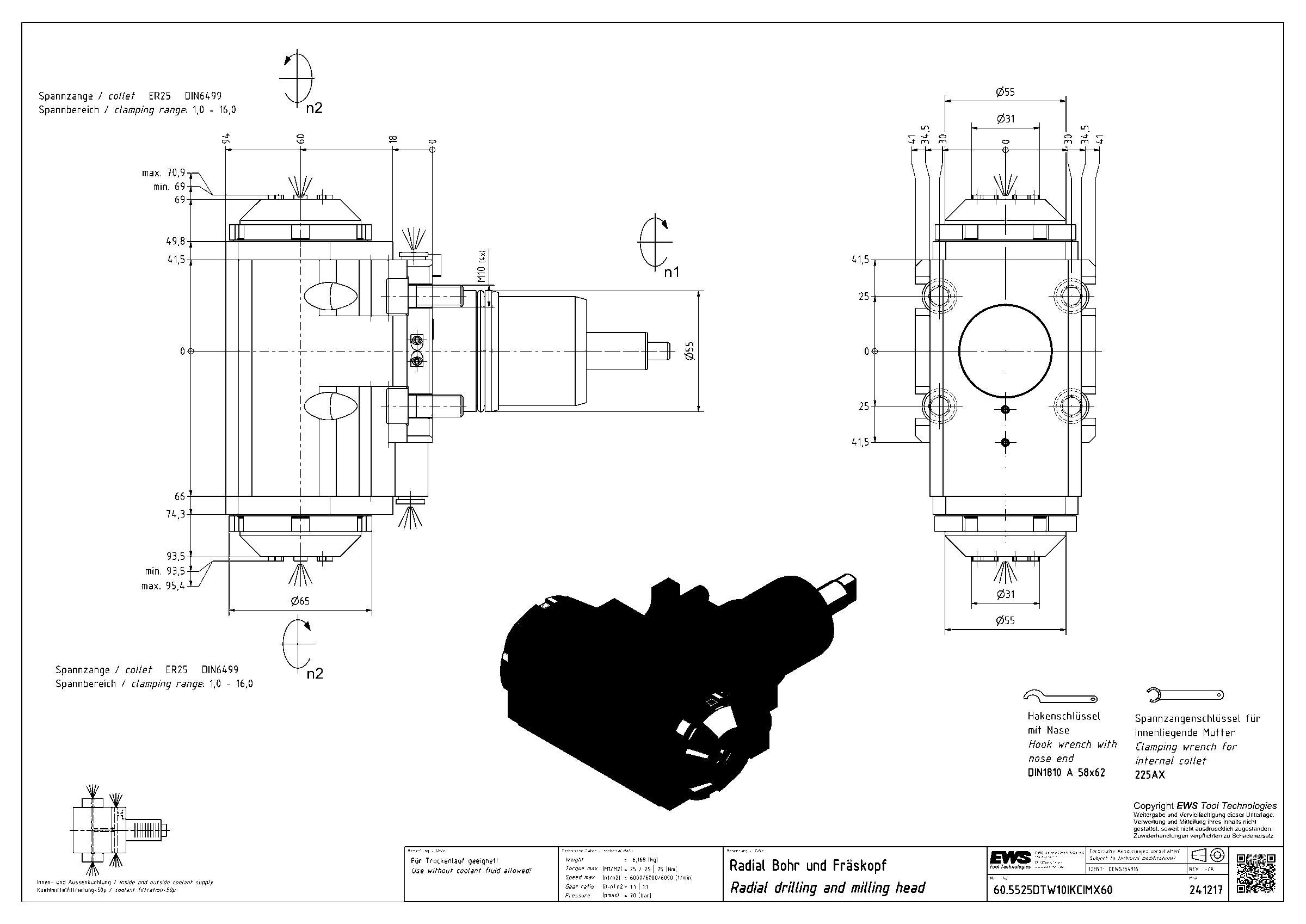

Головка приводная радиальная сверлильно-фрезерная EWS 60.5525DTW10IKCIMX60, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB060C5515 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55C |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 60 мм |
| Вылет LPR | 94 мм |
| Масса | 6,168 кг |
| Высота | 69 мм |
| Общая длина | 202 мм |
| Заказной номер EWS | 241217 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5525DBIG1809IKDIMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525DBIG1809IMX70 | 55 | BMT55 Biglia | цанга ER25 | 70 | 106 | 200 | |
| 60.5525DBIG1809IMX80 | 55 | BMT55 Biglia | цанга ER25 | 80 | 116 | 210 | |
| 60.5525DBIG1809IMX100 | 55 | BMT55 Biglia | цанга ER25 | 100 | 136 | 230 | |
| 60.5525DTS4000V15IKIM | 55 | BMT55F Takisawa | цанга ER25 | — | — | — | |
| 60.5525DTS4000V15IM | 55 | BMT55F Takisawa | цанга ER25 | 90 | 128 | 213 | |
| 60.5525DTW10IKCIMX60 | 55 | BMT55C | цанга ER25 | 60 | 94 | 202 | Текущая |
| 60.5525DTW10IMX60 | 55 | BMT55C | цанга ER25 | 60 | 94 | 202 | |
| 60.5525DWT250BMTIM | 55 | BMT55C | цанга ER25 | 75 | 109 | 217 | |
| 60.5525KR1809PFGLI2IMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 | |
| 60.5525KR1809PFGLIM | 55 | BMT55 | цанга ER25 | 60 | 96 | 200 | |
| 60.5525KR1809PFGLIMX70 | 55 | BMT55 | цанга ER25 | 70 | 106 | 210 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.5525DTW10IKCIMX60.
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
