EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60KM40NLHSD10

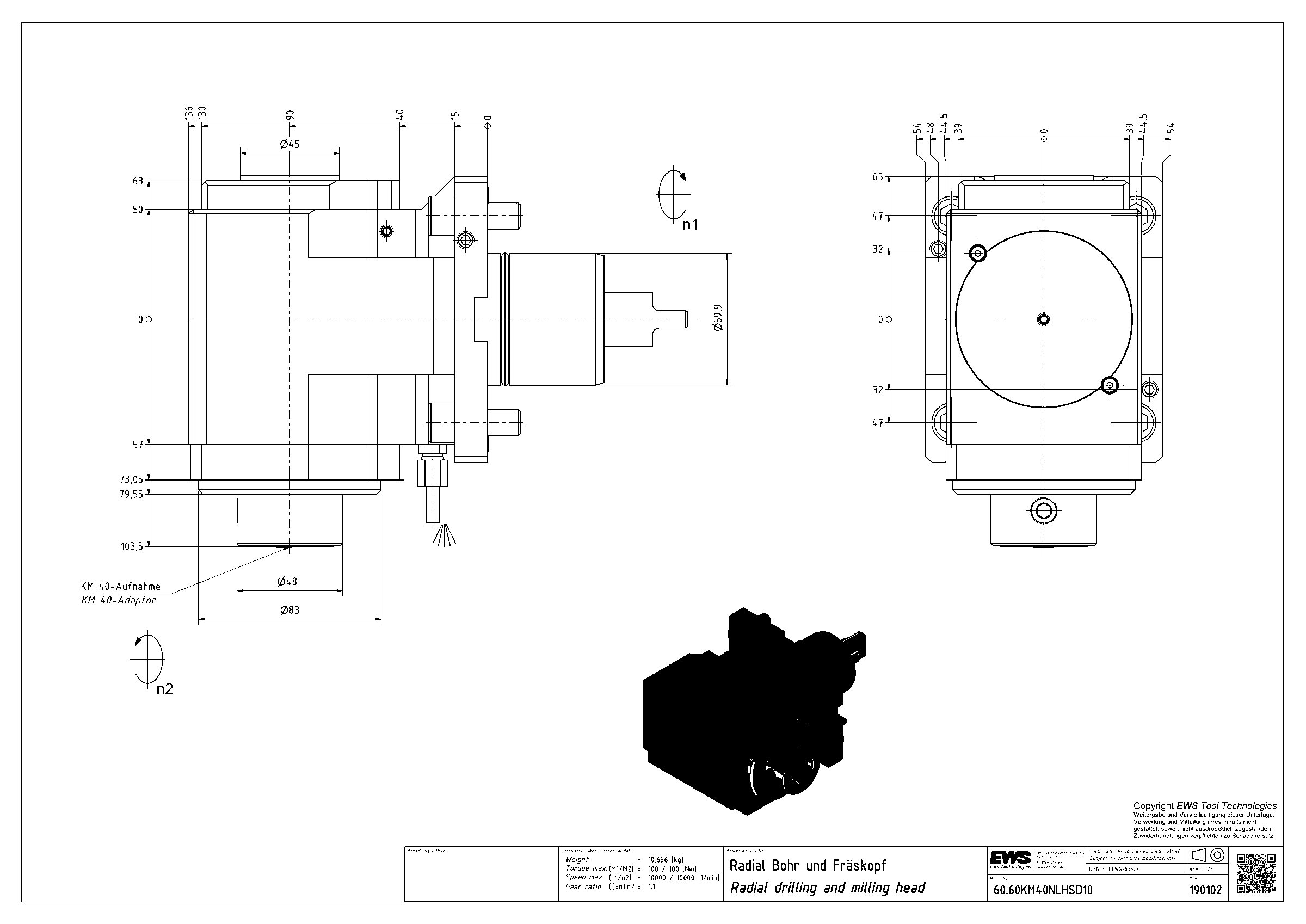

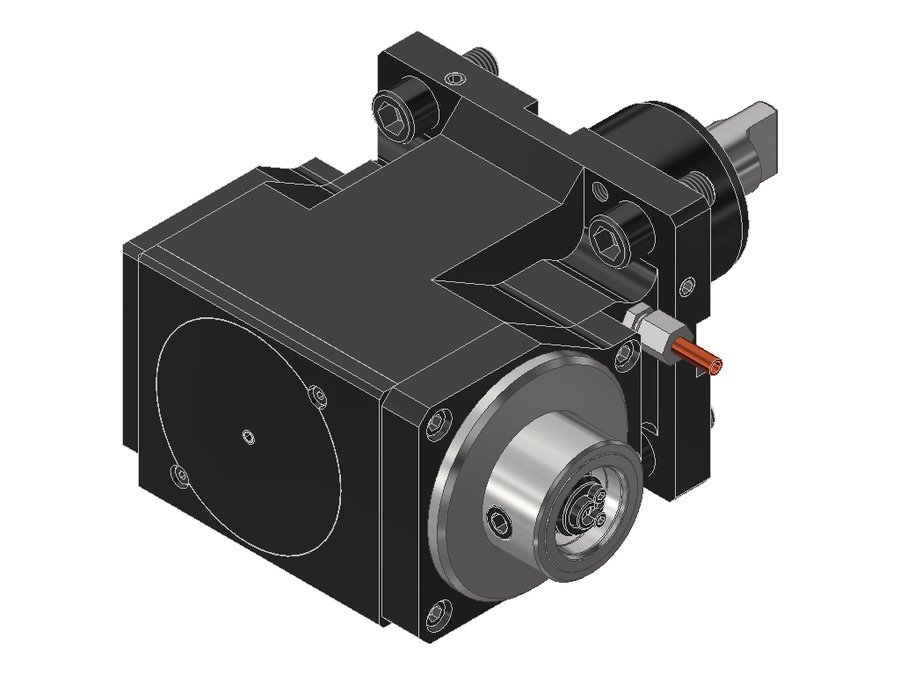

Головка приводная радиальная сверлильно-фрезерная EWS 60.60KM40NLHSD10, хвостовик Ø60, адаптер KM40
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | KMT04000195 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | KM 40 |
| Функциональная длина | 90 мм |
| Вылет LPR | 136 мм |
| Масса | 10,656 кг |
| Высота | 89 мм |
| Общая длина | 227 мм |
| Ширина | 169 мм |
| Заказной номер EWS | 190102 |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 10000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 103,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60C4LT3000V16IKDX90 | 60 | BMT60B Okuma | PSC 40 | 89 | 128,5 | 238,5 | |
| 60.60C4NL#01 | 60 | BMT60 DMG Mori | PSC 40 | 90 | 136 | 227 | |
| 60.60C4NLIKD | 60 | BMT60 DMG Mori | PSC 40 | 90 | 136 | 227 | |
| 60.60KM40DLB2000BMT | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 | |
| 60.60KM40LB2000BMT | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 | |
| 60.60KM40LB2000BMTIKD | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 | |
| 60.60KM40NLHSD10 | 60 | BMT60 DMG Mori | KM 40 | 90 | 136 | 227 | Текущая |
| 60.60KM40NLIKHSD10 | 60 | BMT60 DMG Mori | KM 40 | 90 | 136 | 227 | |
| 60.60KM50DNL | 60 | BMT60 DMG Mori | KM 50 | 90 | 136 | 227 | |
| 60.60KM50DNLIK | 60 | BMT60 DMG Mori | KM 50 | — | — | — | |
| 60.60KM50NL | 60 | BMT60 DMG Mori | KM 50 | 90 | 136 | 227 | |
| 60.60KM50NLIK | 60 | BMT60 DMG Mori | KM 50 | 90 | 136 | 227 |
