EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60C4LT3000V16IKDX90

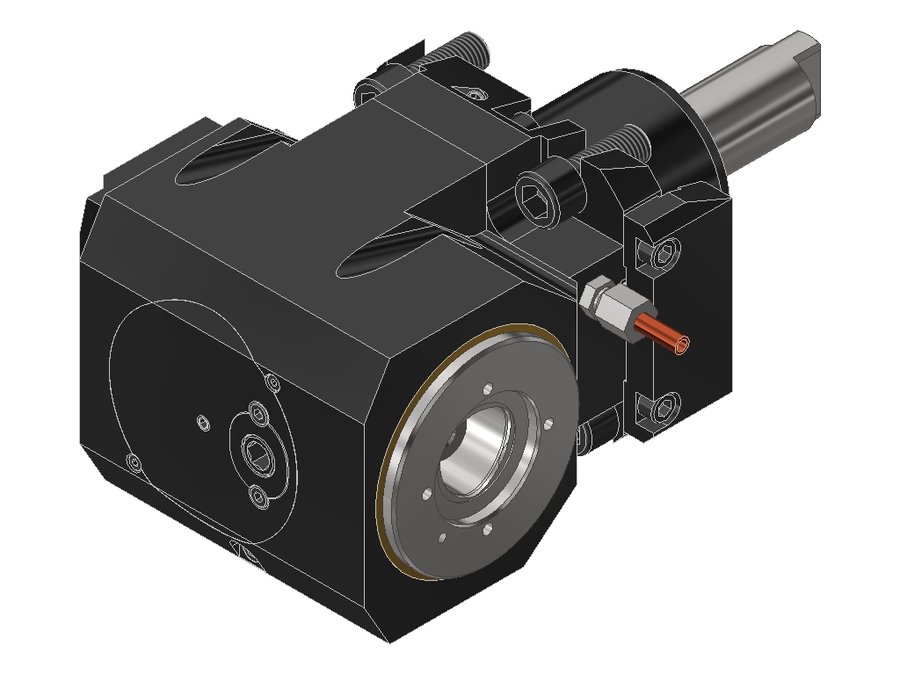

Головка приводная радиальная сверлильно-фрезерная EWS 60.60C4LT3000V16IKDX90, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 89 мм |
| Вылет LPR | 128,5 мм |
| Масса | 10,478 кг |
| Высота | 100 мм |
| Общая длина | 238,5 мм |
| Заказной номер EWS | 173393 |
| Радиальная ширина | 70,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 84,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60.432LT2000V12GLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 | |
| 60.60.432LT2000V12IKDGLIM | 60,4 | BMT60C Okuma | цанга ER32 | 90 | 129,5 | 206,5 | |
| 60.60C4DNL | 60 | BMT60 DMG Mori | PSC 40 | 90 | 132,2 | 223,2 | |
| 60.60C4DNLHSD | 60 | BMT60 DMG Mori | PSC 40 | 90 | 132,2 | 223,2 | |
| 60.60C4DNLIKD | 60 | BMT60 DMG Mori | PSC 40 | 90 | 135,3 | 226,3 | |
| 60.60C4LB2000BMTIKD | 60 | BMT60B Okuma | PSC 40 | 70 | 110 | 172 | |
| 60.60C4LT3000V16IKDX90 | 60 | BMT60B Okuma | PSC 40 | 89 | 128,5 | 238,5 | Текущая |
| 60.60C4NL#01 | 60 | BMT60 DMG Mori | PSC 40 | 90 | 136 | 227 | |
| 60.60C4NLIKD | 60 | BMT60 DMG Mori | PSC 40 | 90 | 136 | 227 | |
| 60.60KM40DLB2000BMT | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 | |
| 60.60KM40LB2000BMT | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 | |
| 60.60KM40LB2000BMTIKD | 60 | BMT60B Okuma | KM 40 | 70 | 107 | 169 |
