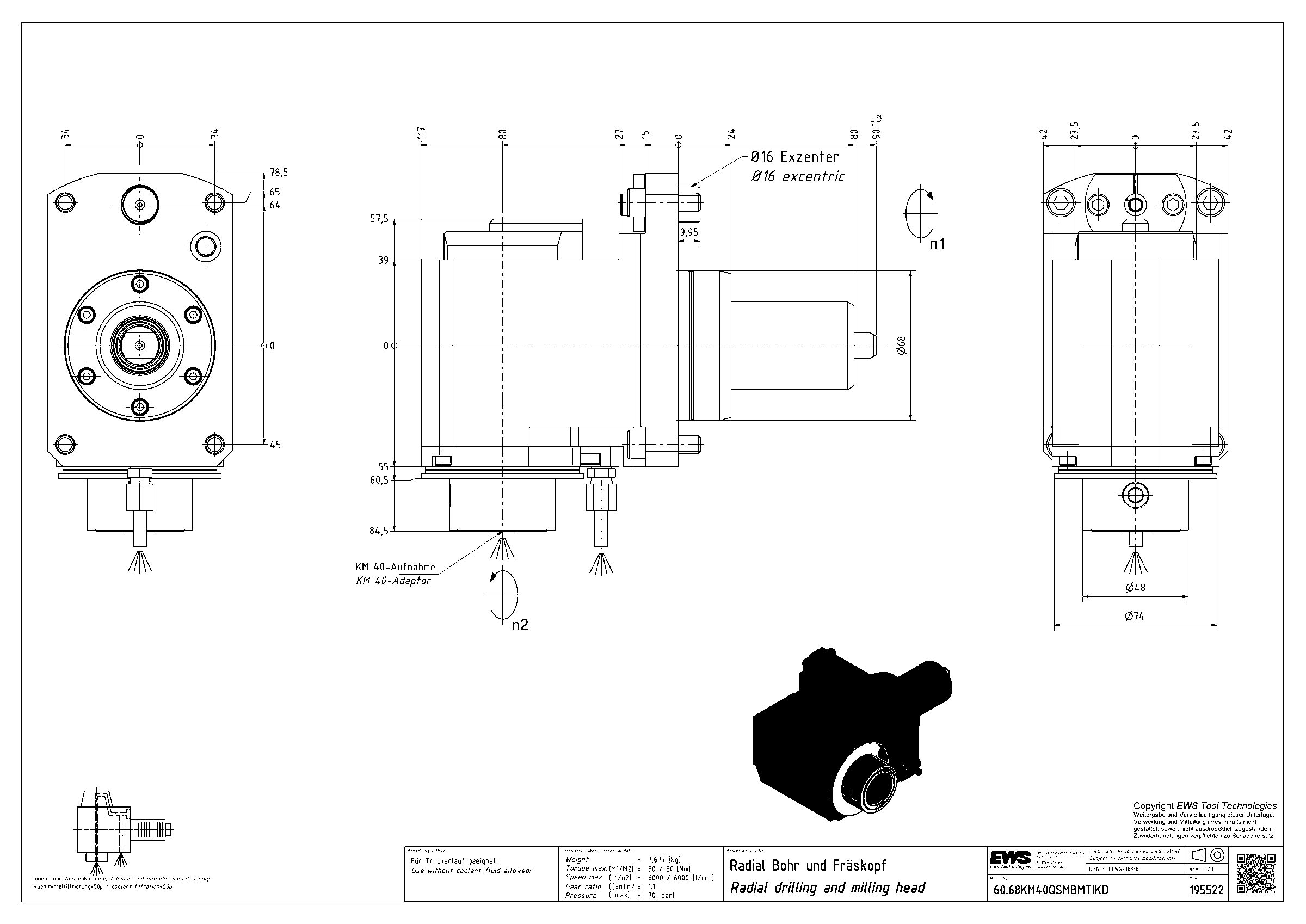

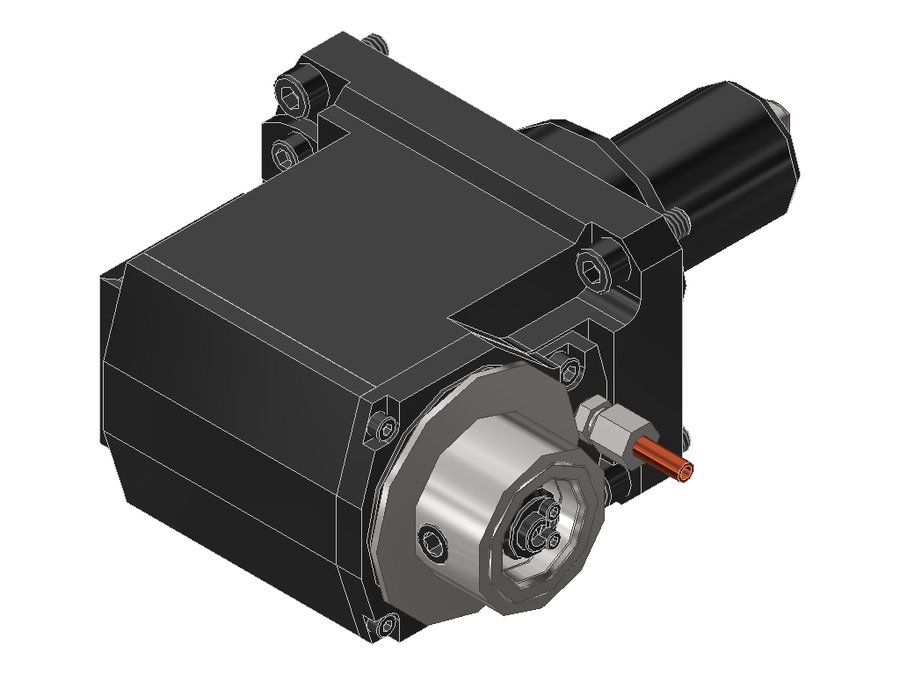

Головка приводная радиальная сверлильно-фрезерная EWS 60.68KM40QSMBMTIKD, хвостовик Ø68, адаптер KM40
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.68KM40QSMBMTIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.68KM40QSMBMTIKD, хвостовик Ø68, адаптер KM40

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаKMT04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментаKM 40
Функциональная длина80 мм
Вылет LPR117 мм
Масса7,677 кг
Высота76 мм
Общая длина207 мм
Ширина142 мм
Заказной номер EWS195522
Радиальная ширина57,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина84,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.68KM40QSMBMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Частота вращения до 12 000 об/мин
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65VX41809PFIKDGL65BMT65EWS Varia VX472113225
60.65VX41809PFIKDGL-CC465BMT65EWS Varia VX472113225
60.65VX41809PFIKDGLX10065BMT65EWS Varia VX4100141253
60.65VX41809PFIKDGLX100-CC465BMT65EWS Varia VX4100141253
60.65VX41809PFIKDI165BMT65EWS Varia VX472113225
60.65VX41809PFIKDI1X10065BMT65EWS Varia VX4100141253
60.68KM40QSMBMTIKD68BMT68 MazakKM 4080117207Текущая
60.68VX4KRQSMBMT#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTI2#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKD#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKDI2#0168BMT68 MazakEWS Varia VX480121211
60.68VX4QSMBMT-CC468BMT68 MazakEWS Varia VX480117207
