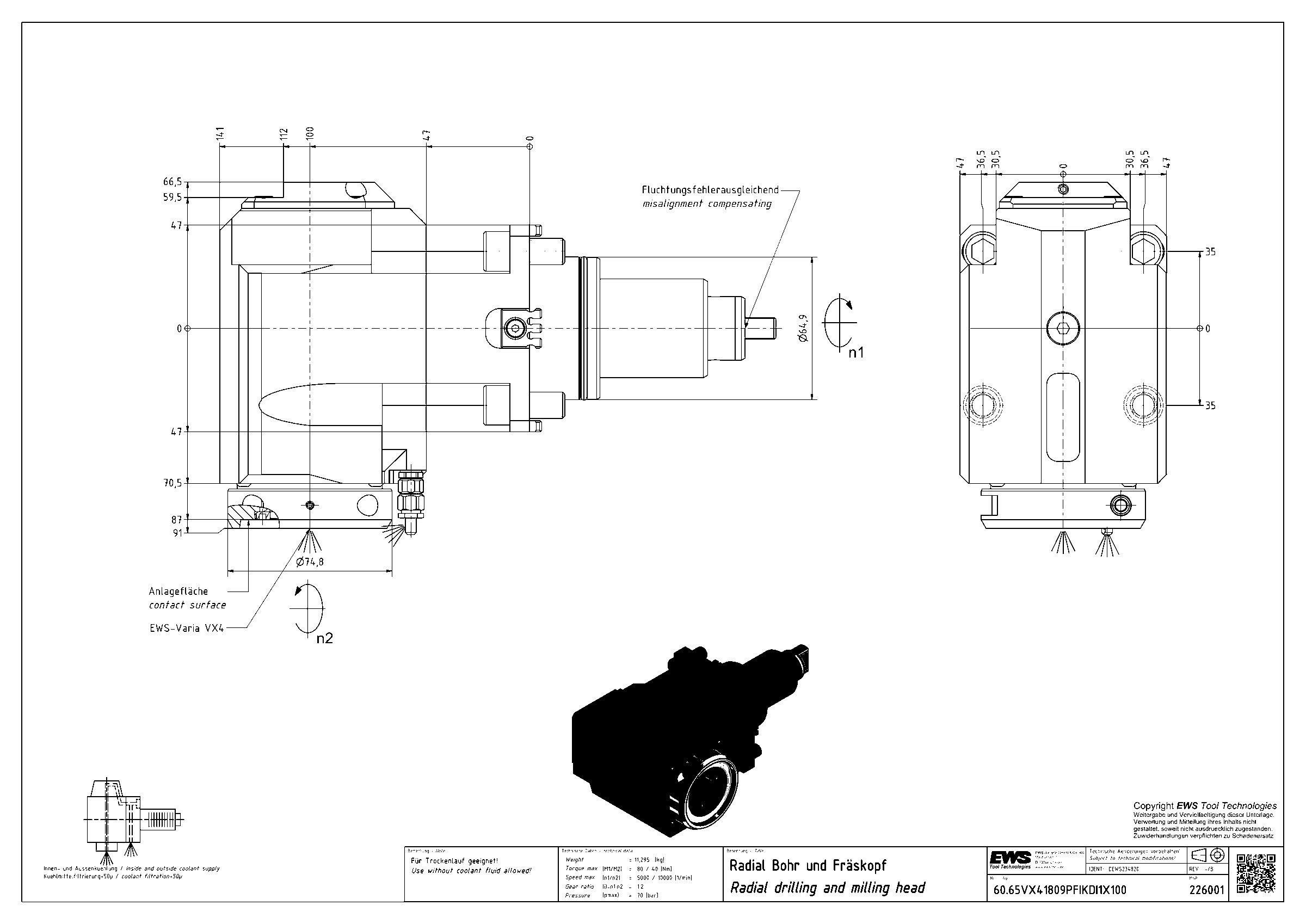

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX41809PFIKDI1X100, хвостовик Ø65, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.65VX41809PFIKDI1X100

Головка приводная радиальная сверлильно-фрезерная EWS 60.65VX41809PFIKDI1X100, хвостовик Ø65, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментаEWS Varia VX4
Функциональная длина100 мм
Вылет LPR141 мм
Масса11,295 кг
Высота94 мм
Общая длина253 мм
Ширина153,5 мм
Заказной номер EWS226001
Радиальная ширина66,5 мм
Передаточное отношение1:2
Макс. частота вращения5000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент80 Н·м
Функциональная ширина87 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.65VX41809PFI1X10065BMT65EWS Varia VX4100141253
60.65VX41809PFIKDGL65BMT65EWS Varia VX472113225
60.65VX41809PFIKDGL-CC465BMT65EWS Varia VX472113225
60.65VX41809PFIKDGLX10065BMT65EWS Varia VX4100141253
60.65VX41809PFIKDGLX100-CC465BMT65EWS Varia VX4100141253
60.65VX41809PFIKDI165BMT65EWS Varia VX472113225
60.65VX41809PFIKDI1X10065BMT65EWS Varia VX4100141253Текущая
60.68KM40QSMBMTIKD68BMT68 MazakKM 4080117207
60.68VX4KRQSMBMT#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTI2#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKD#0168BMT68 MazakEWS Varia VX480121211
60.68VX4KRQSMBMTIKDI2#0168BMT68 MazakEWS Varia VX480121211
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.65VX41809PFIKDI1X100.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
