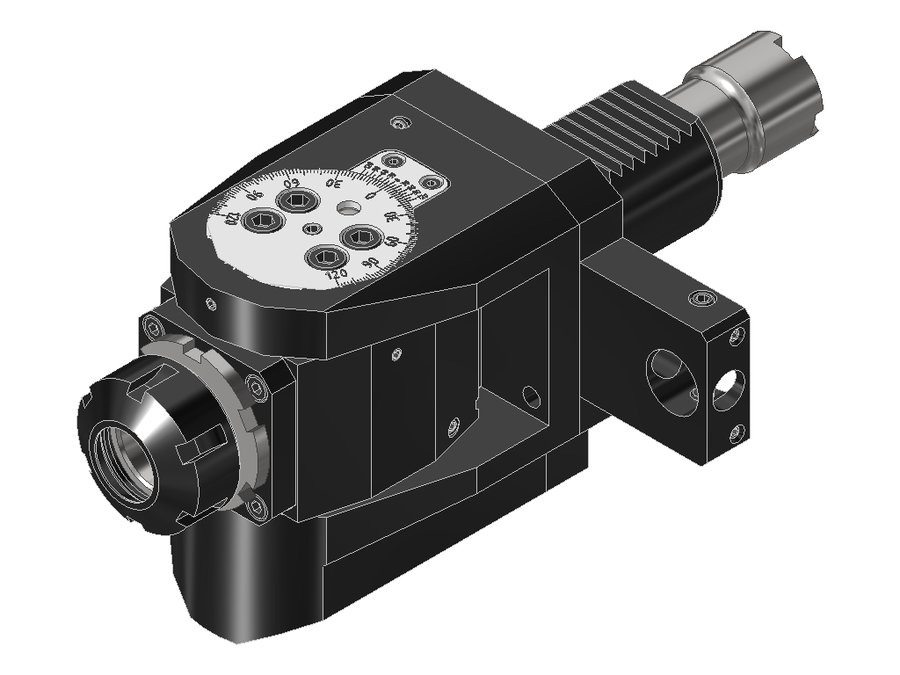

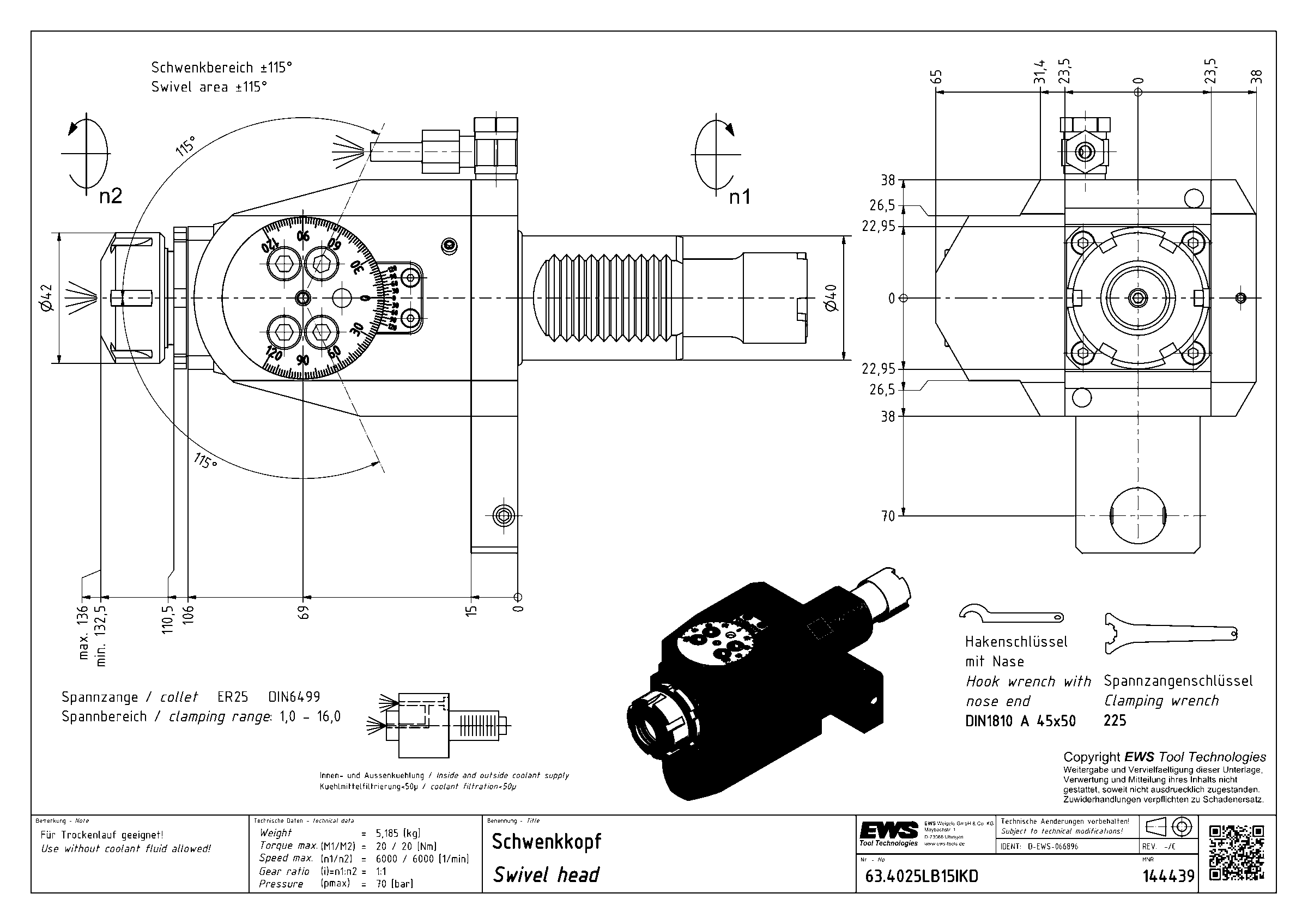

Головка приводная поворотная EWS 63.4025LB15IKD, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 69 мм |
| Масса | 5,185 кг |
| Общая длина | 227 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 144439 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.4025LB15IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.4025KMP610 | 40 | VDI40 | цанга ER25 | 1:1 | 72 | 197 | |
| 63.4025KMP620 | 40 | VDI40 | цанга ER25 | 1:1 | 72 | 214 | |
| 63.4025KMP620IKD | 40 | VDI40 | цанга ER25 | 1:1 | 84 | 227 | |
| 63.4025KSQT10 | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER25 | 1:1 | 72 | 197 | |
| 63.4025KSQT10IKD | 40 | VDI40, хвостовик повёрнут на 30° | цанга ER25 | 1:1 | 84 | 210 | |
| 63.4025LB15 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 214 | |
| 63.4025LB15IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 227 | Текущая |
| 63.4025LB25 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 222 | |
| 63.4025LB25IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 235 | |
| 63.4025TMM250IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 206 | |
| 63.4025TOEM | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 189 | |
| 63.4025TOEMIKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 202 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.4025LB15IKD.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
Гайки цанговые1
- 125 (EWS 104740)Гайка EWS 125, тип UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
