EWS · Головки приводные поворотные EWS для VDI · арт. 63.4025KMP620

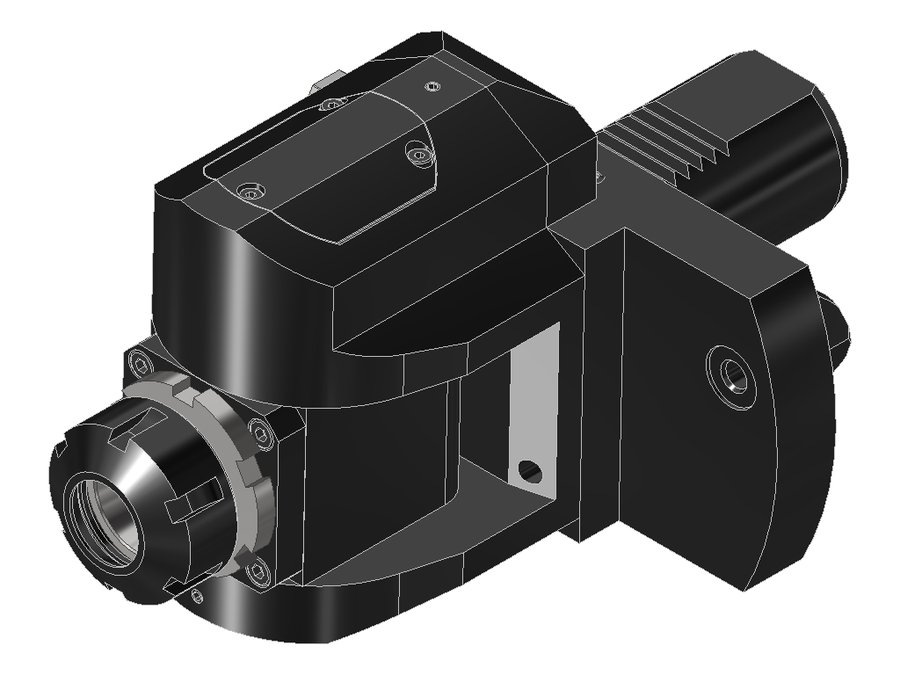

Головка приводная поворотная EWS 63.4025KMP620, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 72 мм |
| Масса | 5,442 кг |
| Общая длина | 214 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 108705 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
| Функциональная ширина | 0 мм |
Другие типоразмеры серии
Головки приводные поворотные EWS для VDI — 68 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.4025CTXIKDTF | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 209 | |
| 63.4025G250RLIKDW | 40 | VDI40 | цанга ER25 | 1:1 | 76 | 220 | |
| 63.4025G250RLW | 40 | VDI40 | цанга ER25 | 1:1 | 64 | 207 | |
| 63.4025HAASSL40 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 238,55 | |
| 63.4025HAASSL40IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 251,55 | |
| 63.4025KMP610 | 40 | VDI40 | цанга ER25 | 1:1 | 72 | 197 | |
| 63.4025KMP620 | 40 | VDI40 | цанга ER25 | 1:1 | 72 | 214 | Текущая |
| 63.4025KMP620IKD | 40 | VDI40 | цанга ER25 | 1:1 | 84 | 227 | |
| 63.4025KSQT10 | 40 | VDI40 shaft rotated 30° | цанга ER25 | 1:1 | 72 | 197 | |
| 63.4025KSQT10IKD | 40 | VDI40 shaft rotated 30° | цанга ER25 | 1:1 | 84 | 210 | |
| 63.4025LB15 | 40 | VDI40 | цанга ER25 | 1:1 | 57 | 214 | |
| 63.4025LB15IKD | 40 | VDI40 | цанга ER25 | 1:1 | 69 | 227 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.4025KMP620.
Ключи и отвёртки2
- 225Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 45X50
Принадлежности и оснастка для настройки инструмента2
- MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 125Гайка EWS 125, 125, UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
