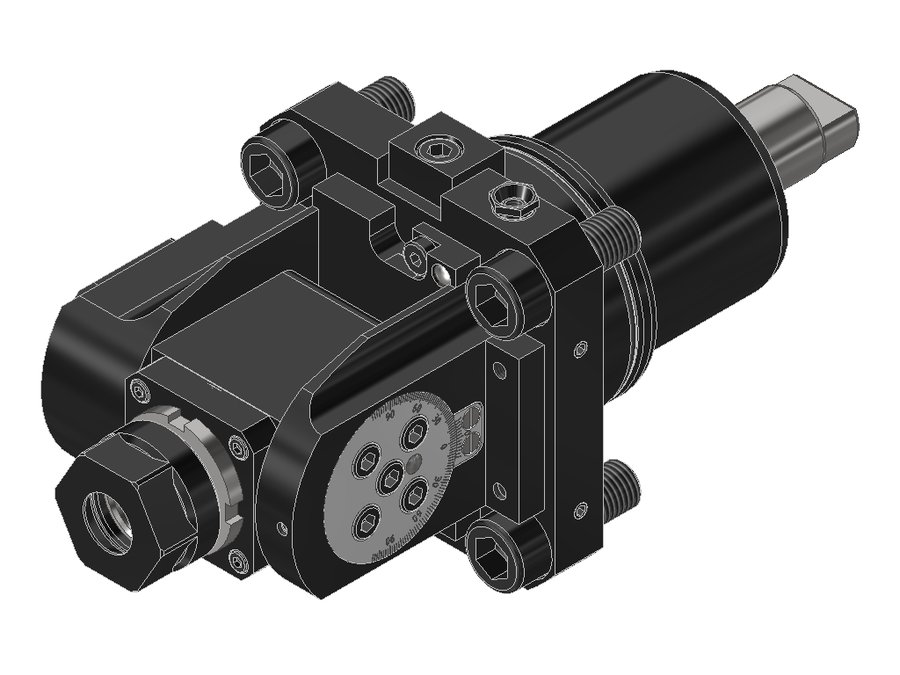

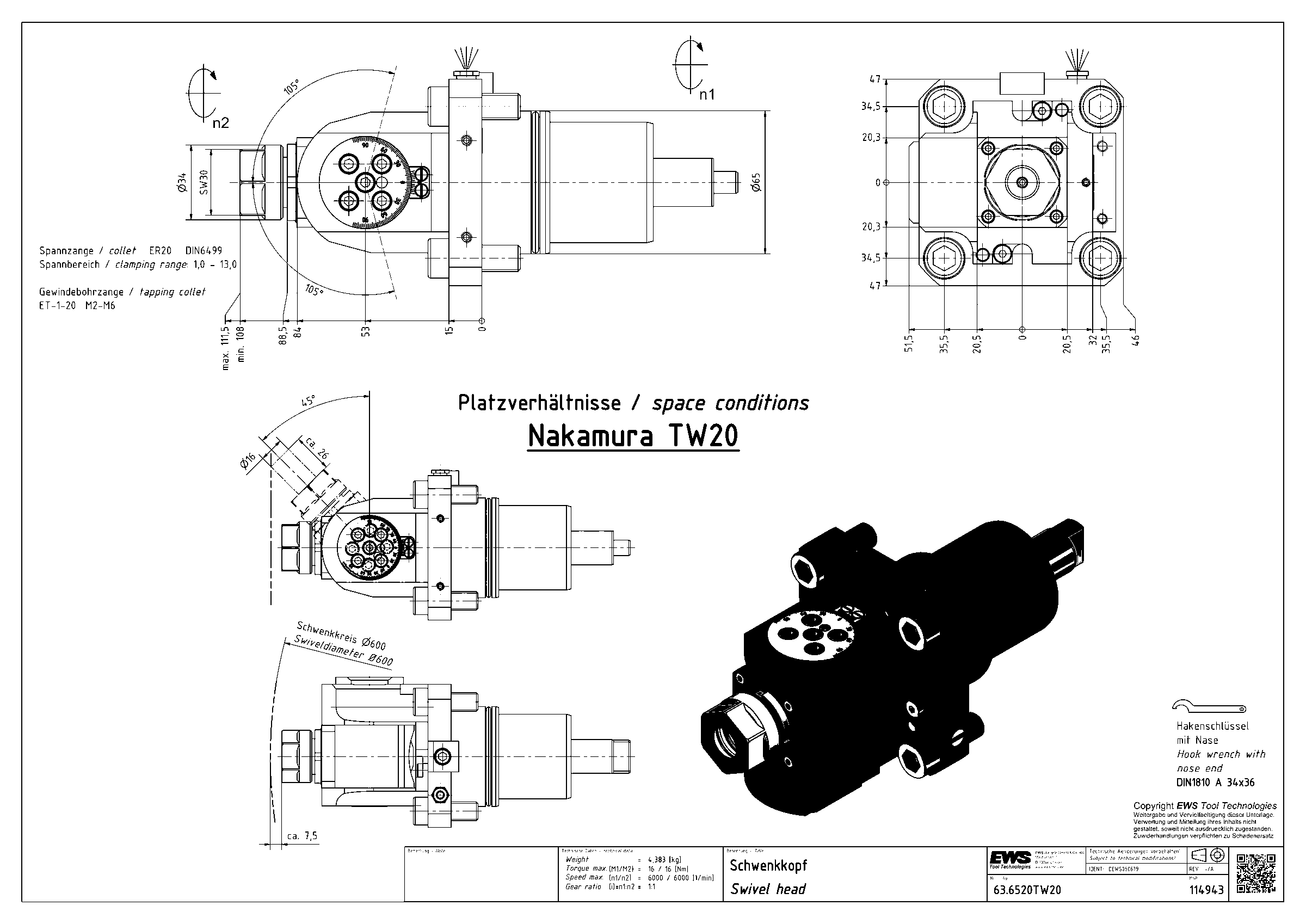

Головка приводная поворотная EWS 63.6520TW20, хвостовик Ø65, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные поворотные EWS, присоединение к станку BMT · арт. 63.6520TW20

Головка приводная поворотная EWS 63.6520TW20, хвостовик Ø65, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаSZD02000295
Размер цангиER20
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениенейтральное
Присоединение к станкуBMT65B
Присоединение инструментацанга ER20
Функциональная длина53 мм
Масса4,383 кг
Общая длина226,5 мм
Ширина74 мм
Заказной номер EWS114943
Радиальная высота32 мм
Радиальная ширина37 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент16 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 63.6520TW20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.

  • Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
  • По конструкции соседняя позиция револьверной головки может оставаться свободной
  • Не подходит для тяжёлой обработки
  • Не подходит для серийного производства

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаПередаточное отношениеФункциональная длина, ммОбщая длина, ммВ список
63.6020LT3000V1660BMT60B Okumaцанга ER201:160227
63.6025EX508BMT#0160BMT60A Takisawa-Taiwanцанга ER251:168207
63.6025LB4000BMTIKD60BMT60A Okumaцанга ER251:176217
63.6025NLIKDIM60BMT60 DMG Moriцанга ER251:182224
63.6032NL60BMT60 DMG Moriцанга ER321:177238
63.6032NLIKD60BMT60 DMG Moriцанга ER321:182247
63.6520TW2065BMT65Bцанга ER201:153226,5Текущая
63.6525VL6F65BMT65цанга ER251:158232
63.6525VL6FIKD65BMT65цанга ER251:170245
63.6525VLHP6F65BMT65цанга ER251:158217
63.6525VLHP6FIKD65BMT65цанга ER251:170230
63.6525VT4F65BMT65цанга ER251:158262

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 63.6520TW20.

Гайки цанговые1

Ключи и отвёртки1

  • DIN1810 A - 34X36Ключ крючковый с носиком EWS DIN1810 A - 34X36, для гаек с наружной резьбой

Документы по позиции

Для этой позиции документы пока не привязаны.
