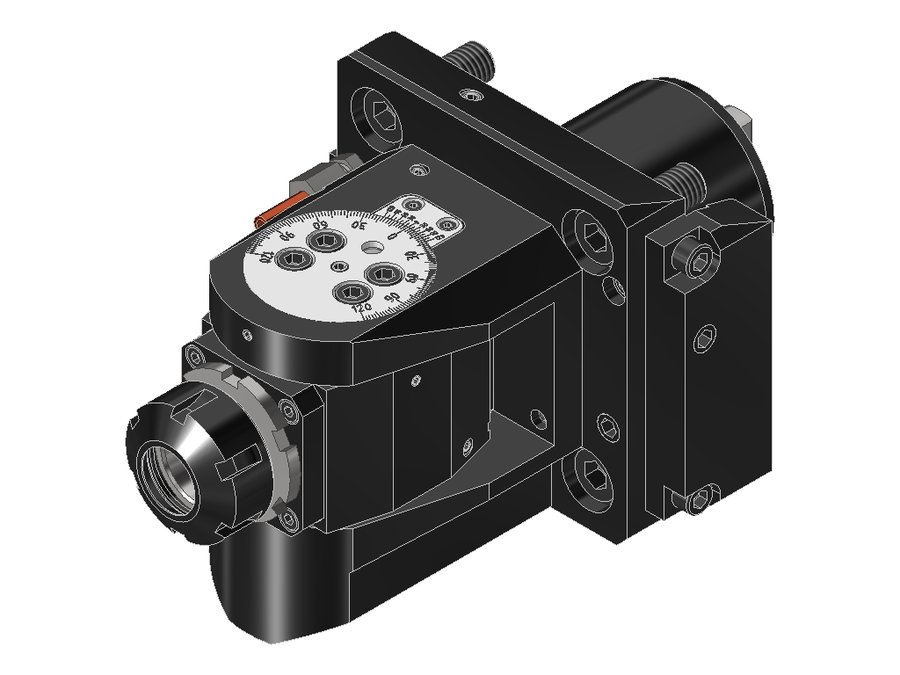

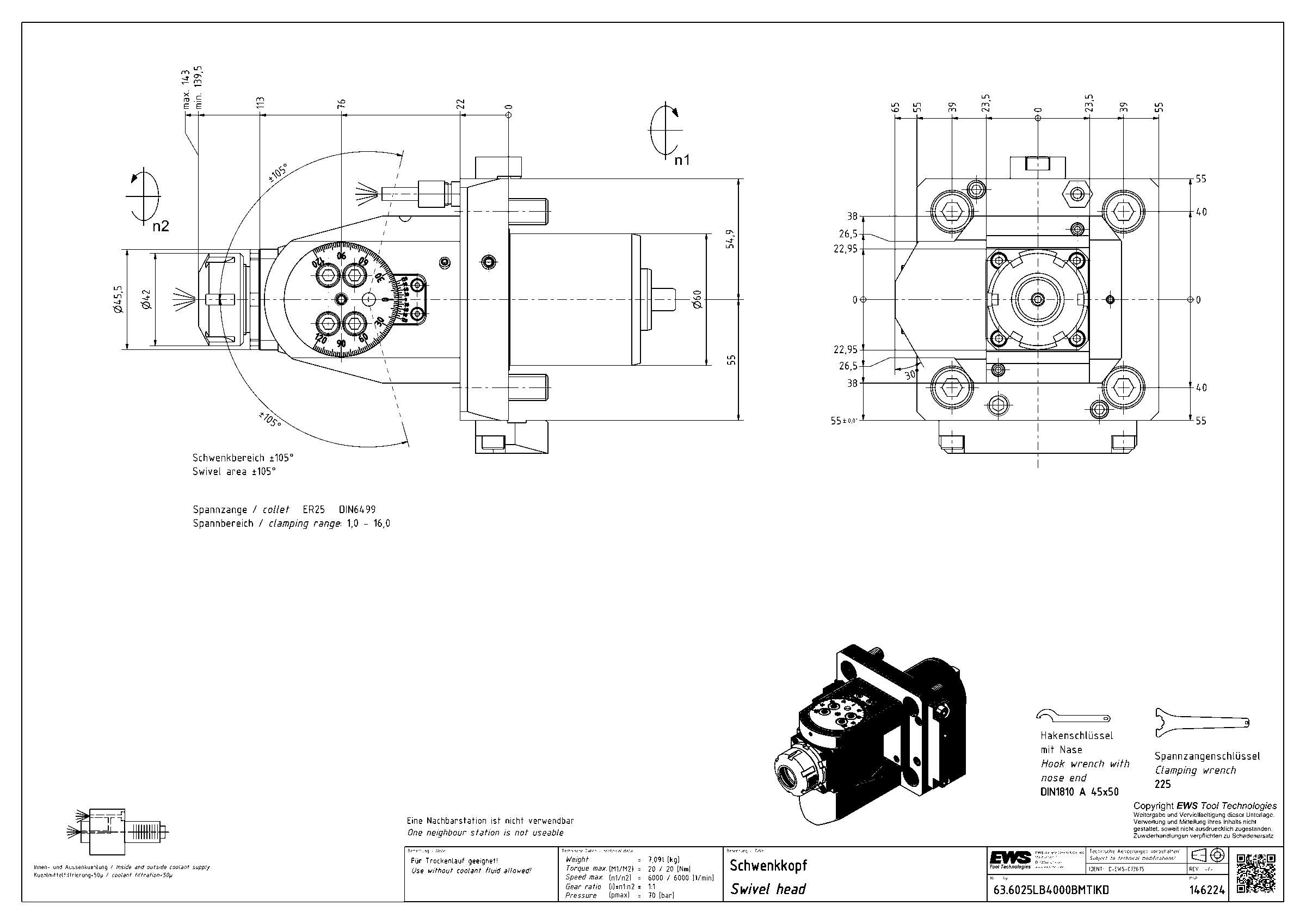

Головка приводная поворотная EWS 63.6025LB4000BMTIKD, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB078A6015 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60A Okuma |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 76 мм |
| Масса | 7,091 кг |
| Общая длина | 217 мм |
| Ширина | 76 мм |
| Заказной номер EWS | 146224 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 38 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 63.6025LB4000BMTIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная поворотная
Поворотные головки подходят для обработки под особыми углами. Бесступенчатая регулировка угла делает применение очень гибким — в этом их решающее отличие от головок с фиксированным углом.
- Бесступенчатая регулировка угла — до ±105° в зависимости от исполнения
- По конструкции соседняя позиция револьверной головки может оставаться свободной
- Не подходит для тяжёлой обработки
- Не подходит для серийного производства
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные поворотные EWS, присоединение к станку BMT — 47 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Передаточное отношение | Функциональная длина, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 63.5520TS4000V15 | 55 | BMT55F Takisawa | цанга ER20 | 1:1 | 53 | 195 | |
| 63.5520WT250BMT | 55 | BMT55C | цанга ER20 | 1:1 | 53 | 218 | |
| 63.6020LB2000BMT | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 60 | 179 | |
| 63.6020LB2000BMTIKDIM | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 83 | 185,9 | |
| 63.6020LT3000V16 | 60 | BMT60B Okuma | цанга ER20 | 1:1 | 60 | 227 | |
| 63.6025EX508BMT#01 | 60 | BMT60A Takisawa-Taiwan | цанга ER25 | 1:1 | 68 | 207 | |
| 63.6025LB4000BMTIKD | 60 | BMT60A Okuma | цанга ER25 | 1:1 | 76 | 217 | Текущая |
| 63.6025NLIKDIM | 60 | BMT60 DMG Mori | цанга ER25 | 1:1 | 82 | 224 | |
| 63.6032NL | 60 | BMT60 DMG Mori | цанга ER32 | 1:1 | 77 | 238 | |
| 63.6032NLIKD | 60 | BMT60 DMG Mori | цанга ER32 | 1:1 | 82 | 247 | |
| 63.6520TW20 | 65 | BMT65B | цанга ER20 | 1:1 | 53 | 226,5 | |
| 63.6525VL6F | 65 | BMT65 | цанга ER25 | 1:1 | 58 | 232 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 63.6025LB4000BMTIKD.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225 (EWS 106732)Ключ для зажимной гайки EWS 225
- DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
